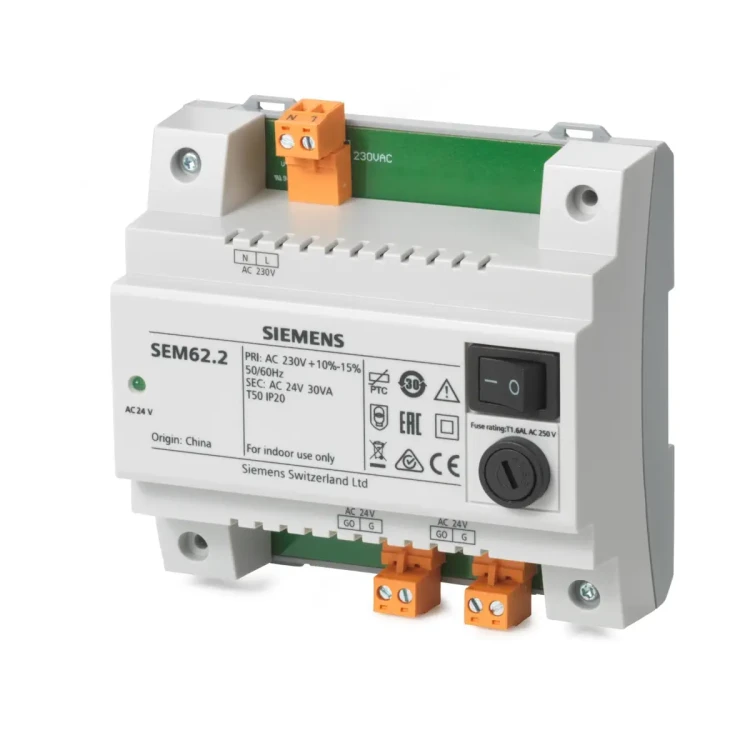

SEM62.2 Transformator 230 [V] AC / 24 [V] AC, 30 [VA], wersja z wyłącznikiem i wymiennym bezpiecznikiem

SEM62.2 to transformator sieciowy w obudowie firmy Siemens, przeznaczony do redukcji napięcia 230 V AC do bezpiecznego napięcia 24 V AC (SELV) dla zasilania urządzeń (np. regulatorów) w instalacjach automatyki budynkowej. Transformator oferuje moc wyjściową 30 VA, posiada sygnalizację LED zasilania strony wtórnej oraz rozbudowane zabezpieczenia: bezpiecznik PTC strony pierwotnej z automatycznym załączaniem i wyłącznik strony wtórnej z wymiennym bezpiecznikiem.

Najważniejsze cechy

• Producent: Siemens
• Model: SEM62.2
• Typ: transformator jednofazowy, z oddzielonymi uzwojeniami, w obudowie
• Napięcie wejściowe: 230 V AC (–15…+10%), 50/60 Hz
• Napięcie wyjściowe: 24 V AC (SELV)
• Moc wyjściowa: 30 VA
• Prąd nominalny strony wtórnej: 1,25 A
• Sygnalizacja: zielona dioda LED zasilania strony wtórnej
• Zabezpieczenie strony pierwotnej: bezpiecznik PTC z automatycznym załączaniem po ostygnięciu
• Wyłącznik strony wtórnej: tak, z wymiennym bezpiecznikiem
• Montaż: na szynie DIN EN50022-35 x 7.5 (zatrzaskowo) lub na płaskiej powierzchni (wkrętami)

Zastosowanie

SEM62.2 służy do zasilania urządzeń wymagających napięcia 24 V AC z sieci 230 V AC, np. regulatorów. Dzięki wyłącznikowi strony wtórnej z wymiennym bezpiecznikiem możliwe jest zabezpieczenie obwodu 24 V AC bez stosowania dodatkowych wyłączników czy przerywaczy obwodu.

Budowa i zabezpieczenia

• Oddzielone uzwojenia i konstrukcja jednofazowa.
• Strona pierwotna zabezpieczona bezpiecznikiem PTC, który odłącza napięcie w razie przegrzania; po ostygnięciu następuje automatyczne załączenie i wznowienie pracy.
• Strona wtórna z wyłącznikiem oraz wymiennym bezpiecznikiem.
• Zielona dioda LED sygnalizuje zasilanie strony wtórnej.

Podłączenie elektryczne

• Wejście 230 V AC: zaciski N, L
• Wyjście 24 V AC: zaciski G0, G
• Transformator posiada dwa zestawy zacisków G0, G, co ułatwia wykonanie okablowania.
• W instalacji z kilkoma transformatorami zaciski G0 muszą być połączone.
• Przełącznik zał/wył działa wyłącznie na zasilanie strony wtórnej.

Dane techniczne

• Zasilanie: 230 V AC (–15…+10%), 50/60 Hz
• Strona pierwotna – pobór prądu: maks. 200 mA
• Strona pierwotna – bezpiecznik: PTC, z automatycznym załączaniem
• Strona wtórna: 24 V AC (SELV)
• Całkowita moc wyjściowa: 30 VA
• Prąd nominalny strony wtórnej: 1,25 A
• Bezpiecznik strony wtórnej: zwłoczny 1,6 A o niskiej wyłączalności
• Wymiary bezpiecznika: ∅5 mm x 20 mm (szklany)
• Temperatura pracy: 0…50°C
• Temperatura składowania: –25…70°C
• Wilgotność otoczenia: maks. 65% r.h., bez kondensacji
• Warunki eksploatacji: wewnątrz pomieszczeń (np. w szafie sterowniczej), do 2000 m n.p.m.
• Zaciski: śrubowe; przewody min. ∅0,5 mm; maks. 2 x 1,5 mm² lub 2,5 mm²
• Położenie montażowe: dowolne
• Wymiary (S x W x G): 113,8 x 106 x 56,4 mm
• Waga (z opakowaniem): 0,910 kg

Montaż

• Montaż zatrzaskowo na szynie EN50022-35 x 7.5 lub wkrętami na płaskiej powierzchni.
• Urządzenie przeznaczone do stosowania wewnątrz pomieszczeń i powinno mieć odpowiednio zabezpieczone zaciski lub być zabudowane np. w szafie sterowniczej.

Podsumowanie

Siemens SEM62.2 to solidny transformator 230 V AC → 24 V AC (SELV) o mocy 30 VA, przygotowany do montażu na szynie DIN i wyposażony w czytelną sygnalizację LED. Zabezpieczenie PTC po stronie pierwotnej oraz wyłącznik strony wtórnej z wymiennym bezpiecznikiem zwiększają bezpieczeństwo i ułatwiają serwis obwodów 24 V AC.

Pliki do pobrania:
SEM62.2 Karta katalogowa
