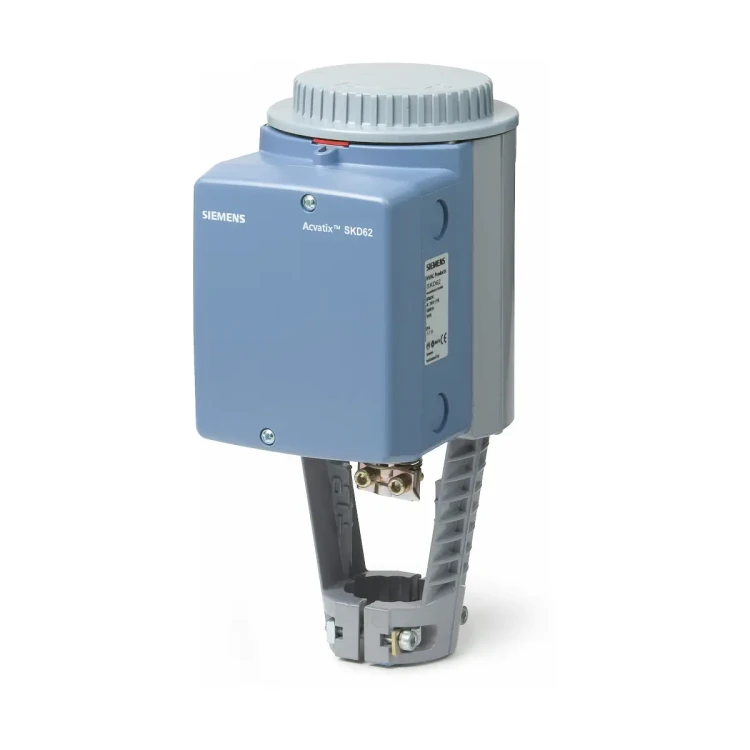

SKD32.51 Siłownik elektrohydrauliczny, 20 [mm], 1000 [N], 3-stawne, 230 [V] AC, 120 [s], sprężyna powrotna

SKD32.51 to elektrohydrauliczny siłownik do zaworów o skoku 20 mm, zasilany z sieci AC 230 V i sterowany sygnałem 3-stawnym. Przeznaczony jest do współpracy z zaworami przelotowymi i trójdrogowymi VVF.., VVG.., VXF.., VXG.. stosowanymi jako zawory regulacyjne lub zawory odcinające bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wbudowana sprężyna powrotna realizuje funkcję bezpieczeństwa „zawór zamknięty w stanie bez zasilania”, ustawiając zawór w położeniu 0% skoku w czasie ok. 8 s.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix SKD..
• Model: SKD32.51
• Typ urządzenia: siłownik elektrohydrauliczny do zaworów przelotowych i trójdrogowych
• Zastosowanie: regulacja i bezpieczne odcinanie przepływu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Współpracujące zawory: zawory Siemens typu VVF.., VVG.., VXF.., VXG.. o skoku 20 mm
• Napięcie zasilania: AC 230 V ±15%, 50/60 Hz
• Sygnał sterujący: 3-stawny (zaciski Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła znamionowa: 1000 N
• Skok nominalny zaworu: 20 mm
• Czas przebiegu roboczego (50 Hz): ok. 120 s otwieranie, 120 s zamykanie
• Czas zadziałania funkcji bezpieczeństwa: ok. 8 s do położenia 0% skoku przy zaniku zasilania lub sygnału sterującego
• Funkcja bezpieczeństwa: sprężyna powrotna ze sterowanym solenoidalnym zaworem zwrotnym – zawór zamknięty w stanie bez zasilania
• Sterowanie ręczne: pokrętło z czerwonym wskaźnikiem „MAN” oraz mechanicznym wskaźnikiem położenia 0…1
• Możliwość ustawienia minimalnego przepływu: ręczne ustawienie położenia > 0% skoku
• Stopień ochrony obudowy: IP54 (dla położeń od pionowego do poziomego)
• Temperatura czynnika w zaworze: -25…150°C (dla < 0°C wymagany podgrzewacz trzpienia ASZ6.6)
• Temperatura otoczenia (praca): -15…<50°C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Obudowa: aluminium (odlew ciśnieniowy), elementy mocujące i obudowa elektroniki z tworzywa sztucznego
• Doprowadzenie kabli: 4 × M20 (∅ 20,5 mm)
• Przekrój żył przewodów: 0,5…2,5 mm² (AWG 21…14)
• Masa: ok. 3,65 kg
• Zabezpieczenia i zgodność: klasa zabezpieczenia wg EN 60730 (działanie automatyczne typ 1AA / 1AC, stopień zanieczyszczeń 2), zgodność z wymaganiami CE; zgodność EAC i RCM dla całej serii SKD..

Zastosowanie

Siłownik SKD32.51 przeznaczony jest do bezpośredniego montażu na zaworach Siemens o skoku 20 mm. Może pracować jako napęd zaworów regulacyjnych oraz zaworów odcinających bezpieczeństwa w systemach grzewczych, wentylacyjnych i klimatyzacyjnych, w których istotna jest funkcja bezpiecznego zamknięcia zaworu przy zaniku zasilania.

Współpracuje z następującymi rodzinami zaworów Siemens (zależnie od doboru zaworu do aplikacji):

• Zawory przelotowe VV.. (regulacyjne / odcinające):
  • VVF21.., VVF22.., VVF31.., VVF32.., VVF40.., VVF41.., VVF42.., VVF52.., VVF53.., VVF61.., VVF63..
  • VVG41.. – zawory gwintowane
• Zawory trójdrogowe VX.. (mieszające / rozdzielające):
  • VXF21.., VXF22.., VXF31.., VXF32.., VXF40.., VXF41.., VXF42.., VXF53.., VXF61.., VXF63..
  • VXG41.. – zawory gwintowane

Możliwe jest również zastosowanie siłownika z zaworami innych producentów o skoku 6…20 mm, pod warunkiem zapewnienia funkcji bezpieczeństwa „zawór zamknięty w stanie bez zasilania” oraz zgodności mechaniczej przyłącza siłownika do zaworu.

Budowa i zasada działania

SKD32.51 jest siłownikiem elektrohydraulicznym z wbudowanym układem pompy olejowej, cylindrem ciśnieniowym i sprężyną powrotną. Ruch siłownika przenoszony jest bezpośrednio na trzpień zaworu poprzez zintegrowany łącznik.

Elektrohydrauliczny napęd sprężynowy

• Pompa hydrauliczna tłoczy olej ze zbiornika do komory ciśnieniowej, przemieszczając cylinder ciśnieniowy w dół.
• Trzpień zaworu wsuwa się, a zawór otwiera się; jednocześnie napręża się sprężyna powrotna.
• Przy zamykaniu zaworu otwierany jest zawór zwrotny, olej wraca do zbiornika, a naprężona sprężyna powrotna przemieszcza cylinder do góry – trzpień zaworu wysuwa się, zawór się zamyka.
• Na obudowie znajduje się pokrętło sterowania ręcznego oraz liniowy wskaźnik położenia w zakresie 0…1, odpowiadający 0…100% skoku.

Tryb automatyczny – sterowanie 3-stawne

• Napięcie na Y1: cylinder siłownika wysuwa się – zawór otwiera się.
• Napięcie na Y2: cylinder siłownika wsuwa się – zawór zamyka się.
• Brak napięcia na Y1 i Y2: cylinder i trzpień zaworu pozostają w aktualnym położeniu (utrzymanie pozycji).

Sterowanie ręczne i minimalny przepływ

• Obrót pokrętła sterowania ręcznego zgodnie z ruchem wskazówek zegara przemieszcza cylinder ciśnieniowy w dół, powodując otwieranie zaworu i naprężanie sprężyny powrotnej.
• W trybie ręcznym siłownik może być jeszcze dodatkowo otwierany sygnałem sterującym, jednak z poziomu regulatora nie można przestawić go do położenia 0% skoku.
• Aby utrzymać ręcznie ustawione położenie, należy odłączyć napięcie zasilające lub sygnały sterujące.
• Czerwony wskaźnik „MAN” sygnalizuje aktywne sterowanie ręczne.
• Ustawienie pokrętła w położeniu odpowiadającym skokowi > 0% pozwala na realizację ciągłego minimalnego przepływu w instalacji.
• Przejście do trybu automatycznego: pokrętło należy obrócić w kierunku przeciwnym do ruchu wskazówek zegara do oporu, aż wskaźnik „MAN” przestanie być widoczny – cylinder powraca do położenia 0% skoku.

Funkcja bezpieczeństwa (sprężyna powrotna)

• Siłownik wyposażony jest w sprężynę powrotną oraz solenoidalny zawór zwrotny.
• Po zaniku napięcia zasilającego lub sygnału sterującego zawór zwrotny otwiera się, a sprężyna powrotna ustawia siłownik w położeniu 0% skoku, powodując zamknięcie zaworu.
• Czas zadziałania funkcji bezpieczeństwa dla SKD32.. wynosi ok. 8 s.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Typ sygnału sterującego: 3-stawny (ON/OFF/STOP) poprzez zaciski Y1 (OTWÓRZ) i Y2 (ZAMKNIJ); przewód neutralny na zacisk N.
• Bezpiecznik zewnętrzny linii zasilającej (SKD32..): min. 0,5 A, maks. 6 A, charakterystyka zwłoczna.
• Doprowadzenie kabli: 4 × przepust kablowy M20 (∅ 20,5 mm) w obudowie siłownika.
• Przekrój żył: 0,5…2,5 mm² (AWG 21…14).
• Połączenia należy wykonać zgodnie z lokalnymi przepisami dotyczącymi instalacji elektrycznych oraz schematem połączeń przewidzianym dla SKD32.51.

Dane techniczne

• Model: SKD32.51
• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Maksymalny pobór mocy: 17 VA / 12 W
• Siła znamionowa: 1000 N
• Skok nominalny: 20 mm
• Czas przebiegu (50 Hz): ok. 120 s otwieranie, 120 s zamykanie
• Czas przebiegu ze sprężyną powrotną: ok. 8 s do położenia 0% skoku
• Maks. dopuszczalna temperatura czynnika w zaworze: -25…150°C
  • przy temperaturach czynnika poniżej 0°C wymagany jest podgrzewacz trzpienia ASZ6.6
• Temperatura otoczenia (praca): -15…<50°C
• Temperatura transportu: -30…65°C
• Temperatura składowania: -15…50°C
• Wilgotność (praca, transport, składowanie): 5…95% r.h., bez kondensacji
• Stopień ochrony: IP54 (dla położenia od pionowego do poziomego)
• Klasa zabezpieczenia wg EN 60730: działanie automatyczne typ 1AA / typ 1AC; stopień zanieczyszczeń 2
• Obudowa siłownika: aluminium, odlew ciśnieniowy
• Obejma, obudowa elektroniki, pokrętło ręczne: tworzywo sztuczne
• Masa: ok. 3,65 kg

Wyposażenie dodatkowe

SKD32.51 może być doposażony w akcesoria umożliwiające rozszerzenie funkcjonalności układu regulacji i poprawę niezawodności pracy w trudnych warunkach:

• ASC1.6 – przełącznik pomocniczy (sygnalizacja położenia, punkt przełączania 0…5% skoku)
• ASC9.3 – podwójny przełącznik pomocniczy z nastawianymi punktami przełączania (może być stosowany m.in. do ograniczenia skoku poprzez przełączanie sygnału Y1)
• ASZ7.3 – potencjometr 0…1000 Ω do zewnętrznej sygnalizacji położenia
• ASZ6.6 – podgrzewacz trzpienia 24 V AC, zalecany przy temperaturach czynnika poniżej 0°C
• ASK50 – dźwignia rewersji skoku (0% skoku siłownika odpowiada 100% skoku zaworu), montowana między zaworem a siłownikiem

Montaż i wymiary

• Montaż bezpośrednio na zaworze za pomocą odpowiedniego łącznika zaworu.
• Przed montażem cylinder z łącznikiem powinien być całkowicie wsunięty (skok = 0%).
• Wysokość siłownika nad korpusem zaworu: ok. 300 mm (bez dźwigni ASK50), ok. 357 mm z dźwignią ASK50.
• Minimalna odległość od stropu lub ściany nad siłownikiem:
  • ≥ 100 mm – dla montażu, podłączenia i obsługi,
  • ≥ 200 mm – dla wygodnego dostępu serwisowego.
• Dopuszczalne położenie montażowe od pionu do poziomu, z zachowaniem wymaganego stopnia ochrony IP54.
• Instalacja powinna uwzględniać możliwość wysokiej temperatury korpusu siłownika (kontakt z gorącym zaworem).

Eksploatacja i konserwacja

• Siłownik nie wymaga okresowej konserwacji.
• Podczas prac serwisowych przy siłowniku lub zaworze należy:
  • wyłączyć pompę i odłączyć zasilanie elektryczne,
  • zamknąć główny zawór odcinający,
  • obniżyć ciśnienie w instalacji i odczekać do jej całkowitego ostygnięcia.
• Ze względu na naprężoną sprężynę powrotną obudowa siłownika nie powinna być rozbierana; w razie uszkodzenia siłownika zalecana jest jego wymiana jako kompletnego urządzenia.

Podsumowanie

Siemens SKD32.51 to solidny siłownik elektrohydrauliczny 1000 N z 3-stawnym sterowaniem AC 230 V i wbudowaną sprężyną powrotną, zapewniającą bezpieczne zamknięcie zaworu przy zaniku zasilania. Przeznaczony do zaworów o skoku 20 mm w instalacjach HVAC, oferuje precyzyjne pozycjonowanie, czytelny wskaźnik położenia, wygodne sterowanie ręczne oraz możliwość rozbudowy o przełączniki pomocnicze, potencjometr, podgrzewacz trzpienia i dźwignię rewersji skoku. Dzięki stopniowi ochrony IP54, szerokiemu zakresowi temperatur i dopuszczalnej temperaturze czynnika do 150°C, stanowi niezawodne rozwiązanie do wymagających zastosowań w automatyce budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model SKD32.51 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Siłownik elektrohydrauliczny do zaworów, zasilanie 230 V AC, sterowanie 3-stawne. Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowane osoby, zgodnie z dokumentacją producenta oraz lokalnymi przepisami instalacji elektrycznych.
• Przed montażem, podłączeniem lub pracami serwisowymi należy wyłączyć zasilanie elektryczne siłownika, wyłączyć pompę obiegu hydraulicznego, zamknąć główny zawór odcinający instalacji, zredukować ciśnienie w instalacji i odczekać do jej całkowitego ostygnięcia.
• Urządzenie należy podłączać wyłącznie zgodnie ze schematem połączeń producenta. Nieprawidłowe okablowanie lub błędy izolacji przewodów mogą spowodować nieskuteczne działanie funkcji bezpieczeństwa i zagrożenie dla ludzi oraz mienia.
• Model SKD32.51 jest wyposażony w funkcję bezpieczeństwa ze sprężyną powrotną. W przypadku zaniku sygnału sterującego lub napięcia zasilającego siłownik automatycznie powraca do położenia 0% skoku i zamyka zawór. Podczas montażu, regulacji i serwisu należy uwzględnić możliwość nagłego ruchu elementów.
• Nie rozbierać korpusu siłownika i nie otwierać obudowy. Wewnątrz znajduje się naprężona sprężyna powrotna, której uwolnienie może spowodować obrażenia wskutek szybko poruszających się części.
• W przypadku uszkodzenia obudowy lub pokrywy nie demontować uszkodzonego siłownika z zaworu. Zdemontować zawór wraz z siłownikiem jako całość. Demontaż może przeprowadzać wyłącznie przeszkolony personel.
• Dla egzemplarzy wyprodukowanych do maja 2012 r., w razie uszkodzenia obudowy lub pokrywy, siłownika nigdy nie odłączać od zaworu. Zawór z siłownikiem należy zdemontować jako jeden zespół i przekazać do analizy oraz utylizacji zgodnie z zaleceniami producenta.
• Podczas eksploatacji z czynnikami o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6. W takim zastosowaniu obejma mocująca siłownika oraz trzpień zaworu nie mogą być izolowane, aby zapewnić prawidłową cyrkulację powietrza.
• Dotknięcie rozgrzanych elementów bez odpowiednich środków ochronnych grozi poparzeniem. Nieprzestrzeganie zaleceń dotyczących temperatur roboczych i montażu może prowadzić do wypadku lub pożaru.
• Dopuszczalna temperatura czynnika wynosi od -25 °C do +150 °C. Do czynników poniżej 0 °C wymagany jest podgrzewacz trzpienia.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażowej określonej przez producenta. Należy zachować minimalną przestrzeń montażową umożliwiającą bezpieczne podłączenie, obsługę i serwis.
• Przed przełączeniem na pracę automatyczną pokrętło sterowania ręcznego musi być ustawione do położenia krańcowego „AUTO” zgodnie z dokumentacją producenta. Nieprawidłowe ustawienie może powodować nieprawidłową pracę zaworu.
• Urządzenie jest przeznaczone do stosowania w środowisku zgodnym z wymaganiami producenta; stopień ochrony obudowy: IP54.
