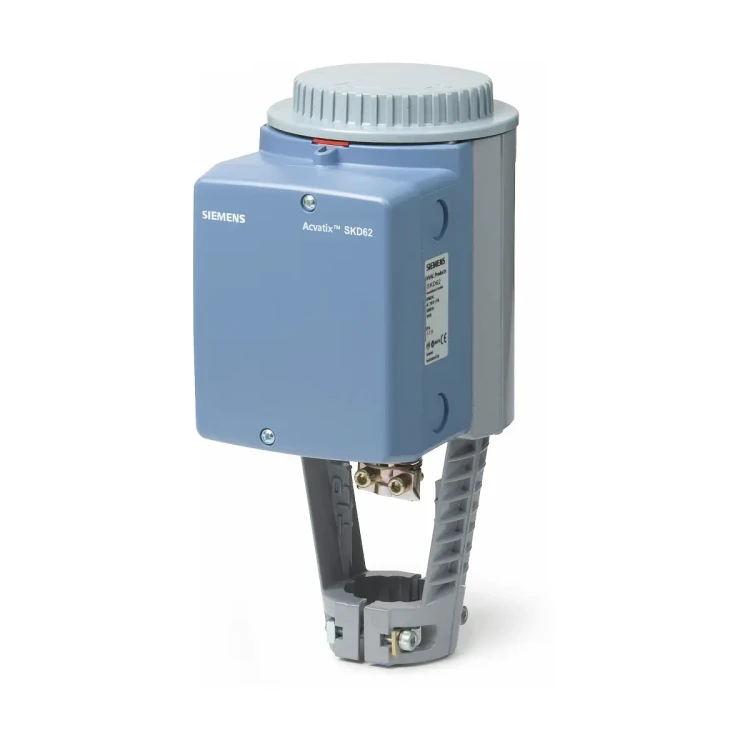

SKD82.51 Siłownik elektrohydrauliczny, 20 [mm], 1000 [N], 3-stawne, 24 [V] AC, 120 [s], sprężyna powrotna

Siemens SKD82.51 to elektrohydrauliczny siłownik do zaworów o skoku 20 mm, zasilany z sieci 24 V AC i sterowany sygnałem 3-stawnym. Wbudowana funkcja bezpieczeństwa ze sprężyną powrotną po zaniku zasilania lub sygnału ustawia siłownik w położeniu 0% skoku, bezpiecznie zamykając zawór. Siłownik przeznaczony jest do bezpośredniego montażu na zaworach przelotowych i trójdrogowych Siemens VVF.., VVG.., VXF.., VXG.. w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: SKD82.51
• Typ siłownika: elektrohydrauliczny do zaworów przelotowych i trójdrogowych o skoku 20 mm
• Zastosowanie: regulacja i funkcja odcinająca bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Współpraca z zaworami: zawory Siemens VVF.., VVG.., VXF.., VXG.. o skoku 20 mm; możliwa współpraca z wybranymi zaworami innych producentów o skoku 6…20 mm przy spełnieniu wymagań mechanicznych i funkcji bezpieczeństwa („zawór zamknięty w stanie bez zasilania”)
• Napięcie zasilania: 24 V AC ±20% (SELV/PELV), 50/60 Hz
• Sygnał sterujący: 3-stawny (zaciski Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 1000 N
• Skok nominalny: 20 mm
• Czas przebiegu roboczego (50 Hz): ok. 120 s przy otwieraniu, 120 s przy zamykaniu
• Czas działania sprężyny bezpieczeństwa: ok. 8 s do położenia 0% skoku (zamykanie zaworu)
• Funkcja bezpieczeństwa: sprężyna powrotna ze sterowanym zaworem zwrotnym – przy zaniku zasilania lub sygnału sterującego siłownik przechodzi do położenia 0% skoku i zamyka zawór
• Sterowanie ręczne: pokrętło sterowania ręcznego z czerwonym wskaźnikiem MAN oraz mechanicznym wskaźnikiem położenia (skala 0…1)
• Montaż: bezpośrednio na zaworze, bez konieczności dodatkowych nastaw
• Stopień ochrony obudowy: IP54 (dla pozycji montażowej od pionowej do poziomej)
• Temperatura medium w zaworze: -25…150 °C (dla temperatur poniżej 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Temperatura otoczenia (praca): -15…<50 °C
• Wilgotność otoczenia (praca): 5…95% r.h., bez kondensacji
• Materiał obudowy: korpus z odlewu ciśnieniowego aluminium, elementy osłonowe z tworzywa sztucznego
• Przyłącza kablowe: 4 × M20 (∅ 20,5 mm)
• Przekrój żył przewodów: 0,5…2,5 mm² (AWG 21…14)
• Maks. pobór mocy: 14 VA / 10 W
• Masa: ok. 3,65 kg

Zastosowanie

Siłownik SKD82.51 przeznaczony jest do sterowania zaworami przelotowymi i trójdrogowymi Siemens typu VVF.., VVG.., VXF.., VXG.. o skoku 20 mm, stosowanymi jako zawory regulacyjne oraz zawory odcinające bezpieczeństwa w instalacjach:

• centralnego ogrzewania i wysokotemperaturowych instalacjach wodnych,
• chłodniczych i klimatyzacyjnych,
• wentylacyjnych i centralach klimatyzacyjnych.

Może być również stosowany z zaworami innych producentów o skoku 6…20 mm, pod warunkiem zapewnienia:

• realizacji funkcji bezpieczeństwa: zawór zamknięty w stanie bez zasilania,
• zgodnego przyłącza mechanicznego umożliwiającego sztywne zamocowanie siłownika.

Budowa i zasada działania

Siłownik SKD82.51 jest napędem elektrohydraulicznym. Wewnątrz obudowy znajdują się:

• pompa hydrauliczna zasilana silnikiem elektrycznym,
• zbiornik oleju oraz komora ciśnieniowa,
• cylinder ciśnieniowy sprzężony z trzpieniem zaworu,
• sprężyna powrotna odpowiedzialna za funkcję bezpieczeństwa,
• solenoidalny zawór zwrotny,
• pokrętło sterowania ręcznego z mechanizmem odłączającym napęd od sprężyny.

Podczas normalnej pracy pompa tłoczy olej ze zbiornika do komory ciśnieniowej, przemieszczając cylinder z trzpieniem zaworu i zmieniając stopień otwarcia zaworu. Przy otwieraniu zaworu trzpień jest wsuwany, przy zamykaniu – wysuwany. Sprężyna powrotna jest napinana podczas otwierania i wykorzystana do szybkiego powrotu zaworu do pozycji zamkniętej w sytuacji awaryjnej.

Funkcje i działanie

Sterowanie 3-stawne (Y1 / Y2)

• Napięcie sterujące na Y1: cylinder siłownika wysuwa się w dół – zawór otwiera się.
• Napięcie sterujące na Y2: cylinder siłownika przemieszcza się w górę – zawór zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie (w trybie pracy automatycznej).

Taki sposób sterowania pozwala na prostą i niezawodną regulację zaworu za pomocą regulatorów lub termostatów z wyjściem 3-stawnym 24 V AC.

Funkcja bezpieczeństwa (sprężyna powrotna)

• Siłownik SKD82.51 ma wbudowaną mechaniczno-hydrauliczną funkcję bezpieczeństwa.
• Po zaniku napięcia zasilającego 24 V AC lub sygnału sterującego otwiera się zawór zwrotny, a naprężona sprężyna powrotna przemieszcza cylinder do położenia 0% skoku.
• Trzpień zaworu zostaje w pełni wysunięty, a zawór zamyka się, zapewniając bezpieczne odcięcie czynnika.
• Typowy czas działania sprężyny: ok. 8 s (z położenia roboczego do 0% skoku).

Sterowanie ręczne i minimalny przepływ

• Na obudowie znajduje się pokrętło sterowania ręcznego; jego użycie pozwala ustawić dowolne położenie zaworu niezależnie od sygnałów sterujących.
• Obrót pokrętła zgodnie z ruchem wskazówek zegara przemieszcza cylinder w dół i otwiera zawór, jednocześnie napinając sprężynę powrotną.
• Ustawienie położenia ręcznego sygnalizowane jest czerwonym wskaźnikiem „MAN”.
• Aby powrócić do trybu automatycznego, należy obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara aż do oporu – cylinder ustawia się w położeniu 0% skoku, a wskaźnik „MAN” przestaje być widoczny.
• Siłownik można ręcznie ustawić w położeniu > 0% skoku, co umożliwia realizację minimalnego przepływu objętościowego w instalacjach wymagających ciągłego niewielkiego przepływu.

Dane techniczne

• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz (SELV/PELV)
• Maksymalny pobór mocy: 14 VA / 10 W
• Zewnętrzny bezpiecznik linii 24 V AC: min. 1 A, charakterystyka zwłoczna (dla grupy SKD82..)
• Sygnał sterujący: 3-stawny (Y1 „otwórz”, Y2 „zamknij”)
• Siła znamionowa: 1000 N
• Skok nominalny zaworu: 20 mm
• Czas przebiegu roboczego (50 Hz): ok. 120 s (otwieranie) / 120 s (zamykanie)
• Czas działania sprężyny bezpieczeństwa: ok. 8 s (do pozycji 0% skoku)
• Maksymalna dopuszczalna temperatura medium w zaworze: -25…150 °C (dla temperatur <0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Temperatura otoczenia przy pracy: -15…<50 °C
• Temperatura transportu: -30…65 °C
• Temperatura składowania: -15…50 °C
• Wilgotność otoczenia (praca, transport, składowanie): 5…95% r.h., bez kondensacji
• Stopień ochrony obudowy: IP54 (wg EN 60529, przy montażu od pozycji pionowej do poziomej)
• Klasa zabezpieczenia: wg EN 60730, działanie automatyczne typ 1AA / 1AC
• Stopień zanieczyszczeń: 2
• Przyłącza kablowe: 4 × M20 (∅ 20,5 mm)
• Przekrój żył przewodów: 0,5…2,5 mm² (AWG 21…14)
• Materiał obudowy siłownika: aluminium, odlew ciśnieniowy
• Obejma, obudowa elektroniki, pokrętło ręczne: tworzywo sztuczne
• Masa: ok. 3,65 kg

Montaż i uruchomienie

• Siłownik SKD82.51 montuje się bezpośrednio na zaworze za pomocą dostarczonej obejmy, bez konieczności dodatkowych regulacji wstępnych.
• Przed montażem cylinder z łącznikiem powinien być ustawiony w położeniu całkowicie wsuniętym (0% skoku).
• Po zamontowaniu siłownika na zaworze należy:
  • wykonać podłączenia elektryczne zgodnie ze schematem zacisków Y1, Y2, SP (G), SN (G0),
  • sprawdzić poprawność działania w pełnym zakresie skoku zaworu (otwarcie / zamknięcie),
  • ustawić pokrętło w tryb AUTO (brak widocznego wskaźnika MAN) przed normalną pracą.
• Siłownik jest bezobsługowy; podczas prac serwisowych przy instalacji należy odłączyć zasilanie, obniżyć ciśnienie i odczekać do ostygnięcia elementów armatury.

Wyposażenie dodatkowe

Dla siłownika SKD82.51 dostępne są następujące akcesoria (zamawiane oddzielnie):

• ASC9.3 – podwójny przełącznik pomocniczy z nastawianymi punktami przełączania, umożliwiający realizację dodatkowych funkcji (sygnalizacja stanów, sterowanie pomocnicze).
• ASZ7.3 – potencjometr 0…1000 Ω do sygnalizacji zwrotnej położenia zaworu lub współpracy ze sterownikami z wejściem rezystancyjnym.
• ASZ6.6 – podgrzewacz trzpienia 24 V AC do pracy z czynnikami o temperaturze poniżej 0 °C, montowany między zaworem a siłownikiem.
• ASK50 – dźwignia mechanicznej rewersji skoku; umożliwia odwrócenie zależności pomiędzy skokiem siłownika a skokiem zaworu (0% skoku siłownika odpowiada 100% skoku zaworu).

Podsumowanie

Siemens SKD82.51 to solidny, elektrohydrauliczny siłownik zaworowy o sile 1000 N, zasilany 24 V AC i sterowany sygnałem 3-stawnym, wyposażony w funkcję bezpieczeństwa ze sprężyną powrotną. Bezpośredni montaż na zaworach Siemens o skoku 20 mm, wysoka odporność środowiskowa (IP54, -15…<50 °C), możliwość ręcznej nastawy oraz opcjonalne akcesoria (przełączniki pomocnicze, potencjometr, podgrzewacz trzpienia, dźwignia rewersji skoku) czynią z niego kompletne rozwiązanie do precyzyjnej regulacji i bezpiecznego odcinania mediów w instalacjach HVAC.
