466857488 Zapasowy układ elektroniki do siłowników SKB62.. SKC62.. SKD62..

466857488 Zapasowy układ elektroniki do siłowników SKB62, SKC62, SKD62

Certyfikaty i ostrzeżenia bezpieczeństwa

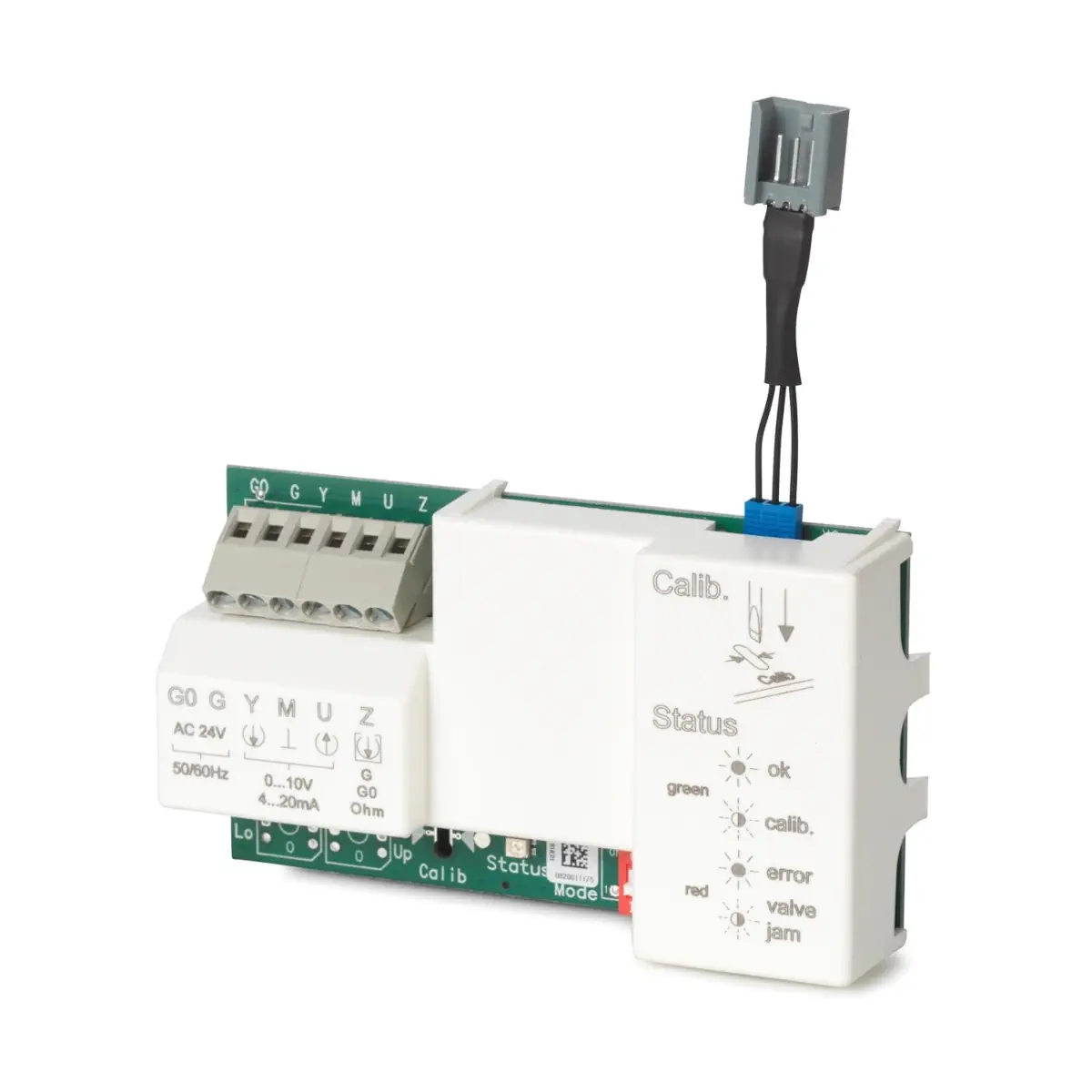

• Produkt: zestaw wymiennej płytki drukowanej do siłowników SKB/C/D62U, kod/model 466857488.
• Przed zdjęciem pokrywy siłownika należy bezwzględnie odłączyć zasilanie. Nieprzestrzeganie tej instrukcji może spowodować obrażenia ciała lub zagrożenie życia.
• Podczas wymiany płytki drukowanej należy stosować ochronę przed wyładowaniami elektrostatycznymi (ESD). Przed rozpoczęciem pracy należy się rozładować elektrostatycznie przez dotknięcie uziemionej powierzchni.
• W trakcie wymiany należy pozostawać uziemionym, na przykład używając opaski antystatycznej z przewodem uziemiającym.
• Płytkę drukowaną należy odkładać wyłącznie na powierzchni wolnej od ładunków elektrostatycznych, na przykład na opakowaniu ochronnym.
• Narzędzia i urządzenia używane podczas montażu powinny być rozładowane elektrostatycznie.
• Płytkę drukowaną należy chwytać wyłącznie za krawędzie. Nie dotykać pinów ani wyprowadzeń elementów.
• Podczas odłączania wtyczki silnika należy zachować ostrożność, aby nie uszkodzić złącza ani wtyku. W razie potrzeby używać małego śrubokręta zgodnie z instrukcją producenta.
• Po podłączeniu przewodów należy zachować zgodność z wcześniejszym oznaczeniem przewodów i właściwym blokiem zaciskowym, aby uniknąć nieprawidłowego działania urządzenia.
• Po zakończeniu montażu należy przeprowadzić test funkcjonalny zgodnie z dokumentacją producenta, obserwując ruch trzpienia siłownika. Nieprawidłowy montaż płytki lub elementu sprzężenia zwrotnego może powodować błędną pracę urządzenia.
• Po zakończeniu prac należy ponownie zamontować pokrywę siłownika.

Pliki do pobrania:
466857488 Instrukcja montażu
