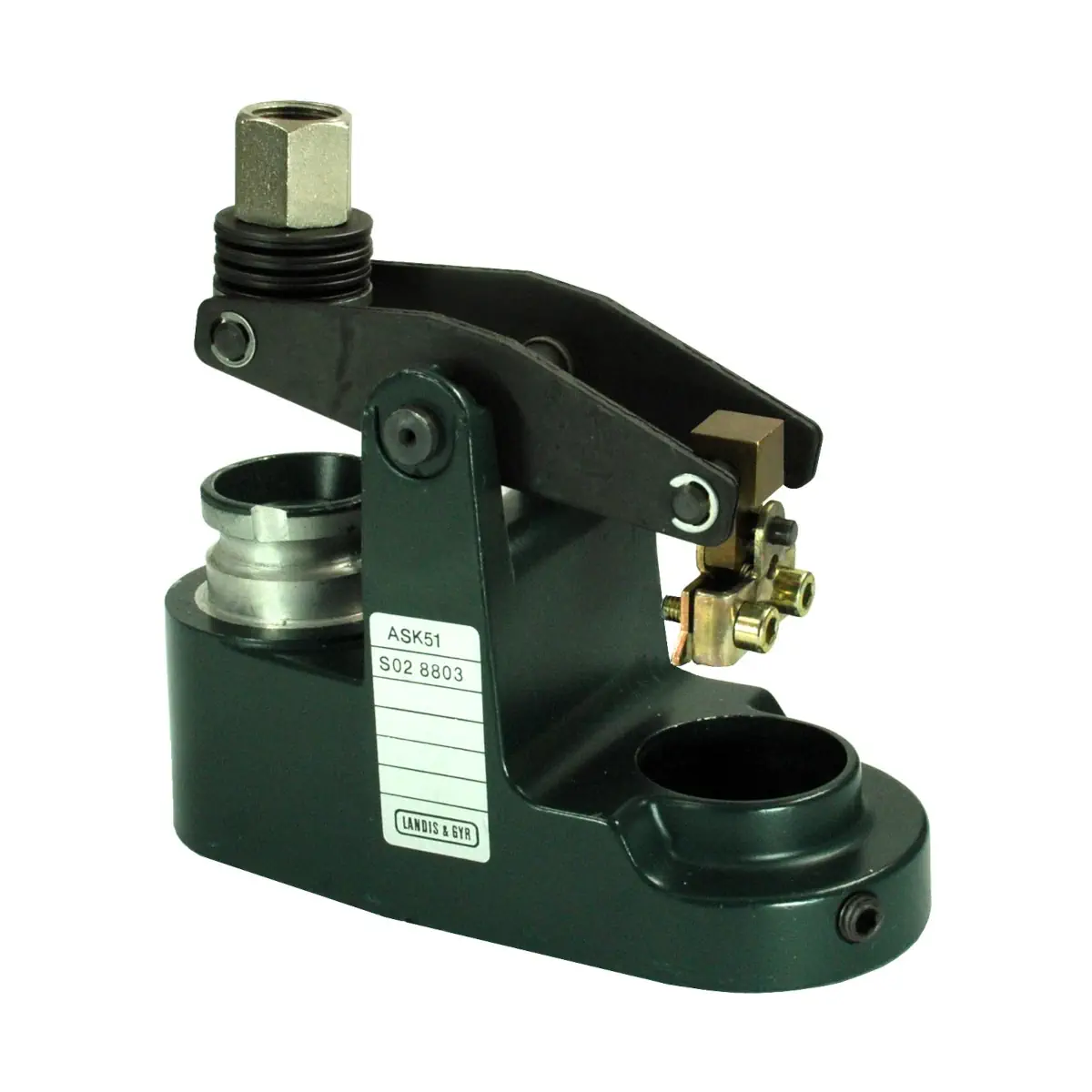

ASK51 Dźwignia rewersji skoku do siłowników SKB..

ASK51 to mechaniczna dźwignia rewersji skoku z serii ACVATIX, przeznaczona do współpracy z siłownikami elektrohydraulicznymi SKB.. o skoku 20 mm. Montowana pomiędzy zaworem a siłownikiem umożliwia odwrócenie zależności pomiędzy skokiem siłownika i zaworu – 0% skoku siłownika odpowiada 100% skoku zaworu.

Najważniejsze cechy

• Producent: Siemens
• Model: ASK51
• Typ: dźwignia rewersji skoku do siłowników elektrohydraulicznych
• Seria: ACVATIX
• Przeznaczenie: montaż pomiędzy zaworem a siłownikiem serii SKB..
• Funkcja: 0% skoku siłownika odpowiada 100% skoku zaworu (rewersja skoku)
• Maksymalny skok: 20 mm
• Masa: ok. 1,0 kg
• Wpływ na wysokość zabudowy: wysokość siłownika od korpusu zaworu
  • bez ASK51: 375 mm
  • z ASK51: 432 mm

Zastosowanie

Dźwignia ASK51 przeznaczona jest jako akcesorium do siłowników SKB.. w instalacjach HVAC, gdzie konieczne jest odwrócenie kierunku skoku zaworu względem skoku siłownika. Stosuje się ją w układach z zaworami regulacyjnymi o skoku 20 mm, w których wymagane jest dopasowanie działania hydraulicznego zaworu do charakterystyki sterowania siłownika.

Funkcje i działanie

• Rewersja skoku: po zastosowaniu ASK51, położenie 0% skoku siłownika odpowiada 100% skoku zaworu, co pozwala odwrócić relację pomiędzy ruchem trzpienia siłownika a ruchem grzybka zaworu.
• Element pośredni: dźwignia pracuje jako mechaniczne ogniwo pośrednie pomiędzy siłownikiem SKB.. a zaworem, bez ingerencji w konstrukcję samego siłownika lub zaworu.

Montaż i wymiary

• Montaż: między korpusem zaworu a siłownikiem elektrohydraulicznym SKB..
• Maksymalny skok roboczy: 20 mm
• Wysokość zabudowy z siłownikiem SKB..: 432 mm od korpusu zaworu (375 mm bez ASK51)
• Wymiary szczegółowe: zgodnie z rysunkiem wymiarowym producenta (wszystkie wymiary w mm)

Podsumowanie

Siemens ASK51 to dedykowana dźwignia rewersji skoku do siłowników SKB.., pozwalająca w prosty sposób odwrócić zależność pomiędzy skokiem siłownika i zaworu (0% skoku siłownika = 100% skoku zaworu) przy skoku do 20 mm. Montowana pomiędzy zaworem a siłownikiem, zapewnia elastyczność konfiguracji układu bez konieczności zmiany zastosowanych urządzeń wykonawczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Montaż dźwigni rewersji skoku ASK51 należy wykonywać wyłącznie zgodnie z instrukcją montażu producenta.
• Produkt jest przeznaczony do współpracy z siłownikami SKB.. oraz odpowiednimi zaworami wskazanymi przez producenta. Nie stosować z urządzeniami nieprzewidzianymi w dokumentacji.
• Dźwignia rewersji skoku odwraca funkcję działania napędu. Po zamontowaniu ASK51 zależność skoku siłownika do skoku zaworu jest odwrócona: 100% skoku siłownika odpowiada 0% skoku zaworu, a 0% skoku siłownika odpowiada 100% skoku zaworu.
• Odwrócone działanie dotyczy również funkcji bezpieczeństwa ze sprężyną powrotną. Należy to bezwzględnie uwzględnić podczas wykonywania połączeń elektrycznych oraz nastawiania i regulacji urządzeń pomocniczych.
• W trybie pracy automatycznej element sterowania ręcznego siłownika musi pozostawać w położeniu „AUTO”, także po zastosowaniu ASK51.
• Montaż, podłączenie, uruchomienie i demontaż powinny być wykonywane przez wykwalifikowany personel, zgodnie z dokumentacją producenta.
• Podczas prac serwisowych należy wyłączyć zasilanie elektryczne siłownika, wyłączyć pompę obiegu hydraulicznego, zamknąć główny zawór odcinający instalacji, pozbawić instalację ciśnienia i odczekać do jej całkowitego ostygnięcia.
• Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany na zaworze wraz z ASK51 zgodnie z instrukcją producenta.
• Nie przekraczać maksymalnego skoku 20 mm.
• Zapewnić minimalną przestrzeń montażową umożliwiającą montaż, podłączenie i serwis: co najmniej 100 mm oraz 200 mm zgodnie z dokumentacją wymiarową producenta.
• Urządzenie należy montować wyłącznie w dopuszczalnym położeniu montażowym pokazanym w dokumentacji. Nie montować w położeniach niedopuszczonych przez producenta.
• Uszkodzonych elementów zespołu nie demontować samodzielnie. W przypadku uszkodzenia obudowy siłownika lub pokrywy istnieje ryzyko obrażeń; demontaż może wykonywać wyłącznie wyszkolony technik.
• Z powodu naprężonej sprężyny powrotnej w siłowniku nie rozbierać korpusu siłownika ani nie demontować uszkodzonego siłownika z zaworu.
• Po zakończeniu eksploatacji elementy zespołu należy utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu i materiałów technicznych; nie wyrzucać z odpadami komunalnymi, jeżeli dotyczy to zmontowanego urządzenia wykonawczego.
