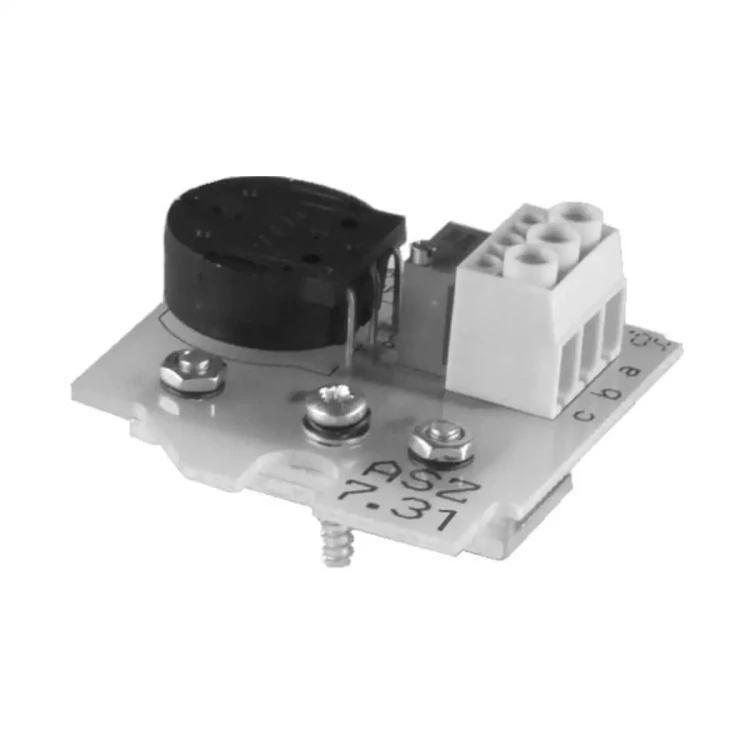

ASZ7.31 Potencjometr 135 [Ω] do siłowników SKB32/82.., SKC32/82.., SKD32/82..

ASZ7.31 to pomocniczy potencjometr położenia 0...1000 Ω przeznaczony jako wyposażenie dodatkowe siłowników elektrohydraulicznych SKB32.. i SKB82.. firmy Siemens. Zamontowany na siłowniku przetwarza pełny skok roboczy (nominalny) napędu na sygnał rezystancyjny 0...1000 Ω, który można wykorzystać do zdalnej sygnalizacji położenia zaworu lub jako sprzężenie zwrotne w zewnętrznych układach regulacji w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: ASZ7.31 (potencjometr położenia 0...1000 Ω)
• Przeznaczenie: wyposażenie dodatkowe do siłowników elektrohydraulicznych SKB32.. i SKB82..
• Funkcja: zamiana skoku siłownika na sygnał rezystancyjny wykorzystywany jako sygnał sprzężenia zwrotnego / położenia
• Zakres rezystancji: zmiana całkowitej rezystancji potencjometru przy skoku nominalnym siłownika 0...1000 Ω
• Rekomendowany sposób podłączenia: połączenie 3‑żyłowe jako dzielnik napięcia
• Obszar zastosowań: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC) z zaworami regulacyjnymi sterowanymi siłownikami SKB32.. / SKB82..

Zastosowanie

Potencjometr ASZ7.31 stosowany jest wszędzie tam, gdzie wymagany jest sygnał rezystancyjny odzwierciedlający aktualne położenie zaworu napędzanego siłownikiem SKB32.. lub SKB82... Typowe zastosowania to:

• zdalna sygnalizacja położenia zaworu (0...100% skoku) w systemach automatyki budynkowej,
• realizacja sprzężenia zwrotnego położenia do regulatorów i systemów nadrzędnych,
• współpraca z układami sterowania, które wymagają sygnału 0...1000 Ω zamiast sygnału napięciowego lub prądowego.

Producent wskazuje, że w aplikacjach ze sterownikami SIMATIC S5/S7 oraz z sygnalizacją zwrotną położenia zalecane jest stosowanie siłowników z wyjściem 0...9,8 V DC, ponieważ piki sygnałowe występujące w potencjometrze 0...1000 Ω mogą powodować komunikaty błędów w sterownikach SIMATIC. Ograniczenie to nie dotyczy zastosowań z regulatorami Siemens HVAC.

Funkcje i działanie

Pomiar położenia siłownika SKB32.. / SKB82..

• ASZ7.31 jest mechanicznie sprzęgnięty ze skokiem siłownika SKB32.. lub SKB82...
• Przy przejściu siłownika od 0% do 100% skoku nominalnego, całkowita rezystancja potencjometru zmienia się w zakresie 0...1000 Ω.
• Otrzymany sygnał rezystancyjny może być interpretowany przez zewnętrzne układy jako procent otwarcia zaworu.

Współpraca z systemami sterowania

• Potencjometr zapewnia rezystancyjny sygnał sprzężenia zwrotnego, który można wykorzystać w regulatorach i systemach nadrzędnych wymagających wejścia 0...1000 Ω.
• W połączeniu z siłownikami SKB32.. / SKB82.. umożliwia integrację napędów hydraulicznych z klasycznymi układami regulacji oraz systemami automatyki budynkowej.
• W aplikacjach ze sterownikami SIMATIC S5/S7 piki sygnałowe generowane przez potencjometr mogą być interpretowane jako błędy; z tego powodu Siemens rekomenduje stosowanie siłowników z wyjściem 0...9,8 V DC zamiast sygnału 0...1000 Ω.

Zalecane podłączenie elektryczne

• Producent zaleca połączenie 3‑żyłowe potencjometru jako dzielnika napięcia.
• Zasilanie potencjometru bezpośrednio poprzez suwak może powodować:
  • skrócenie trwałości potencjometru,
  • zwiększenie częstości i amplitudy pików sygnałowych w trakcie eksploatacji.

Dane techniczne

• Typ urządzenia: potencjometr położenia (wyposażenie dodatkowe do siłowników)
• Model: ASZ7.31
• Zakres rezystancji: 0...1000 Ω
• Charakterystyka: zmiana całkowitej rezystancji potencjometru przy skoku nominalnym siłownika 0...1000 Ω
• Kompatybilne siłowniki: Siemens SKB32.., SKB82..
• Rekomendowany sposób podłączenia: 3‑żyłowy dzielnik napięcia

Montaż

• ASZ7.31 jest przeznaczony do stosowania jako wyposażenie dodatkowe siłowników elektrohydraulicznych SKB32.. i SKB82.. serii ACVATIX.
• Montaż oraz podłączenie elektryczne należy wykonać zgodnie z instrukcją montażu producenta dostarczaną z potencjometrem.
• Po zamontowaniu potencjometr pracuje w pełnym zakresie skoku siłownika, generując sygnał 0...1000 Ω odpowiadający położeniu zaworu.

Podsumowanie

Siemens ASZ7.31 to dedykowany potencjometr położenia 0...1000 Ω do siłowników elektrohydraulicznych SKB32.. i SKB82.. serii ACVATIX. Umożliwia uzyskanie rezystancyjnego sygnału sprzężenia zwrotnego odpowiadającego pełnemu skokowi siłownika i położeniu zaworu, co pozwala na łatwą integrację napędów z zewnętrznymi regulatorami oraz systemami automatyki HVAC. Zastosowanie połączenia 3‑żyłowego jako dzielnika napięcia oraz uwzględnienie zaleceń dotyczących współpracy ze sterownikami SIMATIC zapewnia poprawną i niezawodną pracę układu pomiaru położenia.
