ASK50 Dźwignia rewersji skoku do siłowników SKD..

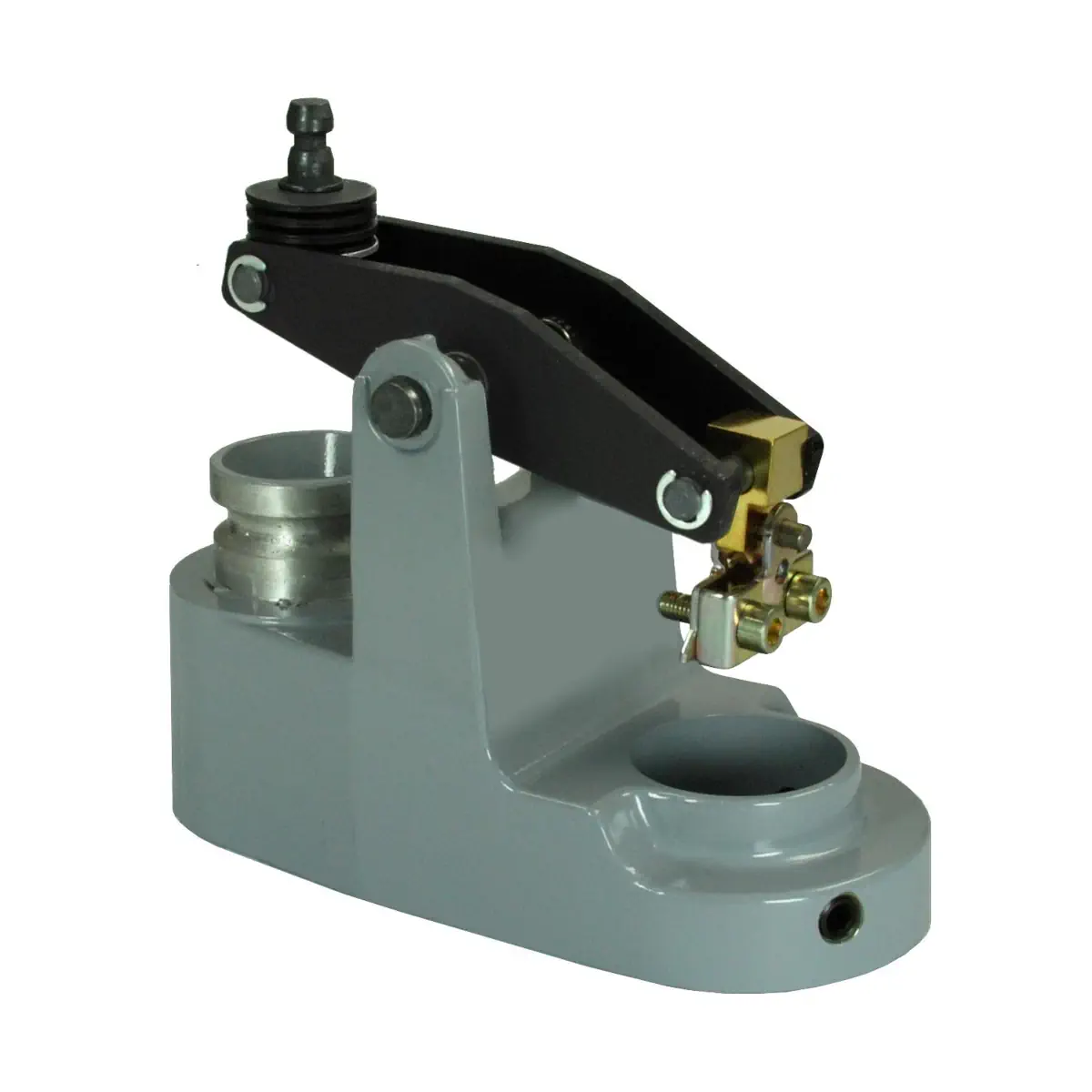

ASK50 to mechaniczna dźwignia rewersji skoku firmy Siemens, przeznaczona jako wyposażenie dodatkowe do siłowników elektrohydraulicznych serii SKD... Montowana pomiędzy zaworem a siłownikiem, umożliwia mechaniczną zmianę (odwrócenie) zależności pomiędzy skokiem siłownika a skokiem zaworu – po zastosowaniu dźwigni 0% skoku siłownika odpowiada 100% skoku zaworu.

Najważniejsze cechy

• Producent: Siemens
• Model: ASK50
• Typ: dźwignia rewersji skoku (akcesorium mechaniczne)
• Przeznaczenie: odwrócenie relacji skoku pomiędzy siłownikiem SKD.. a zaworem
• Montaż: pomiędzy korpusem zaworu a siłownikiem
• Relacja skoku po zastosowaniu dźwigni: 0% skoku siłownika = 100% skoku zaworu
• Skok maksymalny zaworu: 20 mm
• Wysokość zespołu zawór + siłownik z ASK50: 357 mm (od korpusu zaworu)
• Wysokość zespołu bez ASK50: 300 mm (dla porównania)
• Masa: 1,10 kg

Zastosowanie

Dźwignia ASK50 jest stosowana jako element pośredni pomiędzy zaworem a siłownikiem elektrohydraulicznym serii SKD.., w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych HVAC, w których zawory mają skok 20 mm.

Rozwiązanie to jest używane wszędzie tam, gdzie wymagane jest odwrócenie kierunku działania zestawu zawór–siłownik – czyli zmiana zależności pomiędzy położeniem siłownika a położeniem zaworu, bez zmiany samego siłownika lub zaworu.

Funkcje i działanie

• Rewersja skoku: po zastosowaniu ASK50, położeniu 0% skoku siłownika odpowiada położenie 100% skoku zaworu, co zapewnia mechaniczną zmianę kierunku działania całego zestawu zawór–siłownik.
• Praca w pełnym zakresie skoku zaworu: dźwignia jest przystosowana do współpracy z zaworami o skoku maksymalnym 20 mm.
• Element pośredni: ASK50 nie zastępuje siłownika ani zaworu, lecz pracuje pomiędzy nimi, przenosząc i odpowiednio odwracając ruch siłownika na trzpień zaworu.

Montaż

• Miejsce montażu: dźwignia ASK50 montowana jest pomiędzy korpusem zaworu a siłownikiem elektrohydraulicznym serii SKD..
• Geometria układu: po zainstalowaniu ASK50, wysokość zespołu zawór + siłownik (mierzona od korpusu zaworu) wynosi 357 mm, podczas gdy bez dźwigni rewersji skoku jest to 300 mm.
• Dopasowanie do zaworu: dźwignia jest przeznaczona do zaworów o skoku maksymalnym 20 mm.

Dane techniczne

• Model: ASK50
• Typ akcesorium: dźwignia rewersji skoku
• Zastosowanie: siłowniki elektrohydrauliczne SKD.. do zaworów o skoku 20 mm
• Skok maksymalny zaworu: 20 mm
• Wysokość zestawu zawór + siłownik z ASK50: 357 mm
• Wysokość zestawu bez ASK50: 300 mm
• Masa: 1,10 kg

Podsumowanie

Siemens ASK50 to dedykowana dźwignia rewersji skoku do siłowników elektrohydraulicznych serii SKD.., montowana pomiędzy zaworem a siłownikiem. Zapewnia mechaniczną zmianę zależności pomiędzy skokiem siłownika a skokiem zaworu (0% skoku siłownika = 100% skoku zaworu), przy zachowaniu pełnej współpracy z zaworami o skoku 20 mm. Dzięki temu stanowi praktyczne wyposażenie dodatkowe wszędzie tam, gdzie wymagane jest odwrócenie kierunku działania zestawu zawór–siłownik w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt ASK50 jest dźwignią rewersji skoku przeznaczoną do montażu między zaworem i siłownikiem.
• Montaż dźwigni ASK50, siłownika i zaworu należy wykonywać wyłącznie zgodnie z instrukcją montażu producenta oraz dokumentacją urządzeń współpracujących.
• Przed montażem należy bezwzględnie zapoznać się z instrukcjami odpowiednich siłowników współpracujących, w szczególności w zakresie podłączeń elektrycznych, uruchomienia, sterowania ręcznego, funkcji bezpieczeństwa ze sprężyną powrotną, demontażu siłownika z zaworu oraz wyposażenia dodatkowego.
• Przy wykonywaniu okablowania oraz nastaw, również wyposażenia dodatkowego, należy uwzględnić działanie dźwigni rewersji skoku ASK50.
• Przy zastosowaniu ASK50 pokrętło sterowania ręcznego siłownika musi być ustawione w pozycji „AUTO”, także wtedy, gdy siłownik pracuje w trybie ręcznym.
• Zastosowanie ASK50 odwraca zależność skoku siłownika i zaworu: dla wskazanych zaworów Siemens 100% skoku siłownika odpowiada 0% skoku zaworu, a 0% skoku siłownika odpowiada 100% skoku zaworu.
• Montaż należy wykonywać wyłącznie w dopuszczalnym położeniu montażowym przewidzianym przez producenta. Nieprawidłowe ustawienie zespołu siłownik–ASK50–zawór może prowadzić do nieprawidłowej pracy urządzenia.
• Maksymalny skok dla ASK50 wynosi 20 mm. Produkt należy stosować wyłącznie w przewidzianym przez producenta zakresie współpracy.
