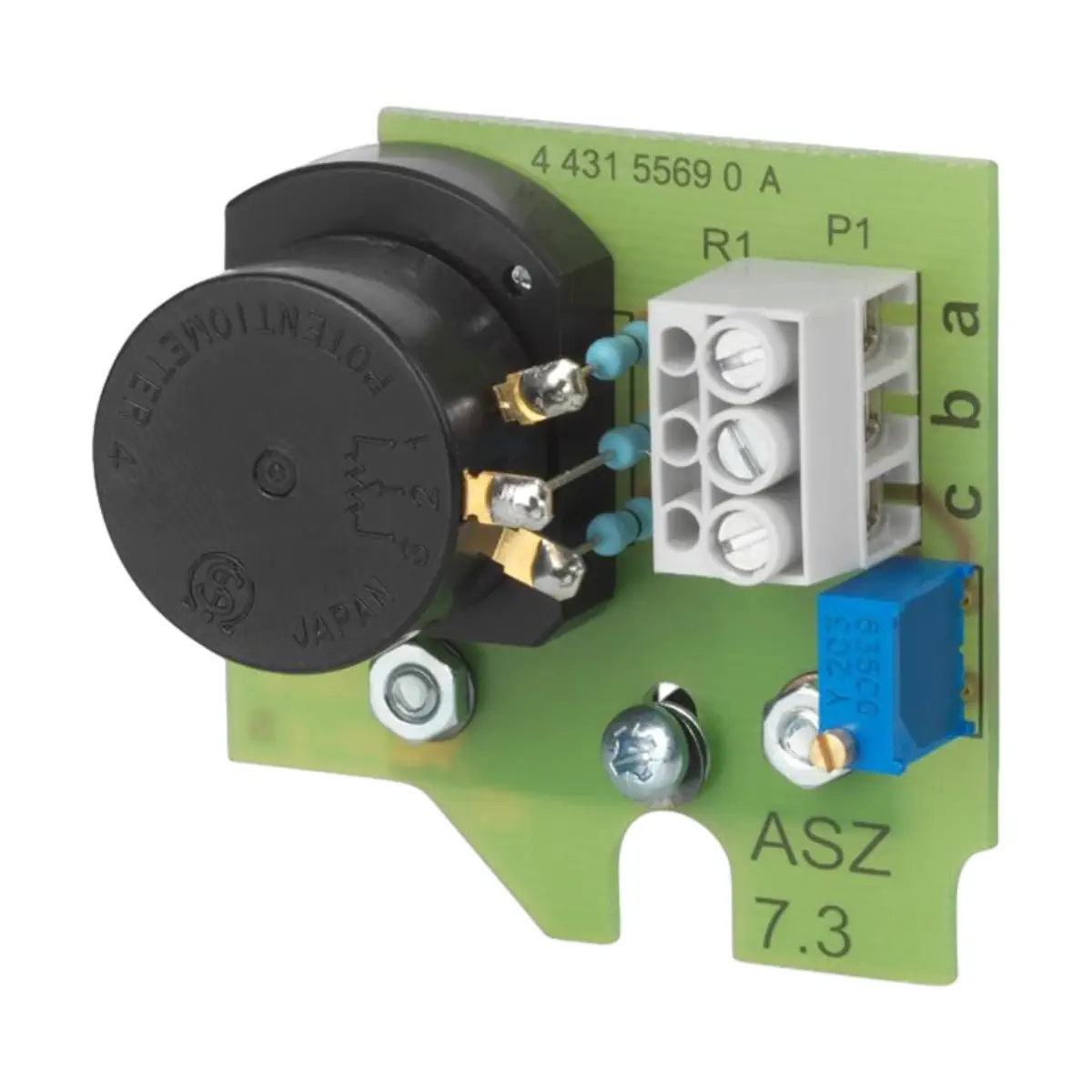

ASZ7.3 Potencjometr 1000 [Ω] do siłowników SKB32/82.., SKC32/82.., SKD32/82..

ASZ7.3 to dodatkowy potencjometr położenia 0…1000 Ω przeznaczony do współpracy z elektrohydraulicznymi siłownikami SKB32.. i SKB82.. firmy Siemens (seria Acvatix) do zaworów o skoku 20 mm. Montowany bezpośrednio na siłowniku, zapewnia analogowy, rezystancyjny sygnał zwrotny położenia proporcjonalny do aktualnego skoku siłownika, co umożliwia jego integrację z automatyką HVAC wymagającą sygnału sprzężenia zwrotnego.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: ASZ7.3
• Typ elementu: potencjometr położenia (wyposażenie dodatkowe siłowników SKB..)
• Zakres rezystancji: 0…1000 Ω – zmiana całkowitej rezystancji przy nominalnym skoku siłownika
• Nominalny skok odniesienia: 20 mm (skok zaworów obsługiwanych przez siłowniki SKB..)
• Przeznaczenie: realizacja sygnału zwrotnego położenia siłownika/zaworu w systemach regulacji
• Kompatybilne siłowniki: elektrohydrauliczne siłowniki Siemens SKB32.. (230 V AC, 3‑stawne) oraz SKB82.. (24 V AC, 3‑stawne)
• Wymagany osprzęt montażowy: montaż w komplecie z podwójnym przełącznikiem pomocniczym ASC9.3 (na jeden siłownik: 1 × ASC9.3 + 1 × ASZ7.3)
• Przyłącza elektryczne: 3‑przewodowy potencjometr, wyprowadzony w siłowniku na zaciski oznaczone jako a, b, c

Zastosowanie

Potencjometr ASZ7.3 jest elementem wyposażenia dodatkowego siłowników elektrohydraulicznych SKB32.. i SKB82.., które sterują zaworami przelotowymi i trójdrogowymi Siemens typu VVF.., VVG.., VXF.. i VXG.. o skoku 20 mm w instalacjach:

• grzewczych,
• wentylacyjnych,
• klimatyzacyjnych (HVAC).

ASZ7.3 służy do uzyskania rezystancyjnego sygnału sprzężenia zwrotnego położenia siłownika/zaworu, który może być wykorzystywany w regulatorach i systemach automatyki wymagających informacji o aktualnym stopniu otwarcia zaworu.

Funkcje i działanie

• ASZ7.3 jest mechanicznie sprzężony z siłownikiem SKB.. – zmiana skoku siłownika powoduje proporcjonalną zmianę rezystancji potencjometru.
• Przy nominalnym skoku 20 mm realizowana jest pełna zmiana rezystancji w zakresie 0…1000 Ω.
• Potencjometr jest podłączany do zacisków oznaczonych w siłowniku jako a, b, c (zgodnie ze schematami wewnętrznymi siłowników SKB32.. / SKB82..).
• W połączeniu z ASC9.3 (podwójny przełącznik pomocniczy) tworzy rozbudowane wyposażenie dodatkowe napędu – jednocześnie z sygnałami przełączającymi i sygnałem rezystancyjnym położenia.

Uwaga dotycząca współpracy ze sterownikami SIMATIC

• Dla współpracy ze sterownikami SIMATIC S5/S7 z sygnałem zwrotnym położenia Siemens zaleca stosowanie siłowników z wbudowanym sygnałem zwrotnym 0…9,8 V DC.
• W dokumentacji wskazano, że w potencjometrze ASZ7.3 mogą występować piki sygnałowe, które mogą powodować komunikaty błędów w sterownikach SIMATIC S5/S7.
• Uwaga ta nie dotyczy standardowych zastosowań z regulatorami HVAC firmy Siemens, które są przystosowane do współpracy z ASZ7.3.

Dane techniczne

• Model: ASZ7.3
• Typ: potencjometr położenia (wyposażenie dodatkowe siłowników SKB..)
• Zakres rezystancji: 0…1000 Ω
• Charakterystyka: zmiana całkowitej rezystancji potencjometru przy nominalnym skoku siłownika 20 mm
• Przeznaczenie: współpraca z siłownikami elektrohydraulicznymi SKB32.. i SKB82.. (zawory o skoku 20 mm)
• Wymagany montaż: na obudowie siłownika, w zestawie z podwójnym przełącznikiem pomocniczym ASC9.3

Montaż

• ASZ7.3 jest montowany bezpośrednio na siłowniku SKB32.. / SKB82.. jako element wyposażenia dodatkowego.
• Do poprawnej instalacji wymagany jest podwójny przełącznik pomocniczy ASC9.3 – na jeden siłownik przewidziano kombinację 1 × ASC9.3 + 1 × ASZ7.3.
• Szczegółowy sposób montażu opisany jest w dedykowanej instrukcji dołączonej do potencjometru i siłownika; należy go wykonywać zgodnie z dokumentacją producenta.

Podsumowanie

Siemens ASZ7.3 to potencjometr położenia 0…1000 Ω zaprojektowany specjalnie jako wyposażenie dodatkowe siłowników elektrohydraulicznych SKB32.. i SKB82.. serii Acvatix. Zapewnia on rezystancyjny sygnał zwrotny proporcjonalny do skoku 20 mm, umożliwiając precyzyjną kontrolę i monitorowanie położenia zaworu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych HVAC.
