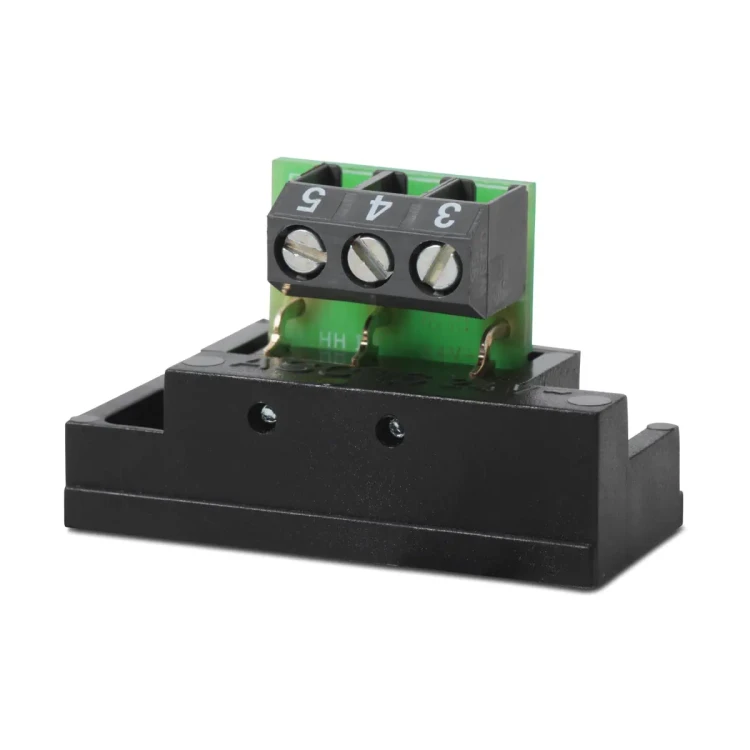

ASC1.6 Przełącznik pomocniczy do siłowników SKD6../SKB6../SKC6.., 24 [V] AC, 4(2) [A]

ASC1.6 to kompaktowy przełącznik pomocniczy firmy Siemens z serii Acvatix, przeznaczony jako wyposażenie dodatkowe do elektrohydraulicznych siłowników zaworów SKC6.. (m.in. SKC60, SKC62..). Przełącznik jest mechanicznie sprzężony ze skokiem siłownika i zmienia stan w zakresie 0...5% skoku, dostarczając sygnał binarny do realizacji dodatkowych funkcji sterowania i sygnalizacji w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: ASC1.6
• Typ elementu: przełącznik pomocniczy (dodatkowy styk)
• Przeznaczenie: wyposażenie dodatkowe do siłowników elektrohydraulicznych serii SKC6..
• Punkt przełączania: 0...5% skoku siłownika
• Rodzaj styku: pojedynczy styk przełączny (3-zaciskowy, zaciski 3–4–5)
• Obciążalność styków: 24 V AC, 10 mA...4 A (obciążenie rezystancyjne), 2 A (obciążenie indukcyjne)
• Maksymalna liczba na siłownik: 1 szt. ASC1.6 dla siłowników serii SKC6..

Zastosowanie

Przełącznik pomocniczy ASC1.6 stosowany jest razem z siłownikami elektrohydraulicznymi SKC6.. do zaworów VVF../VVG../VXF../VXG.. w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC. Umożliwia realizację dodatkowych funkcji sterowania i sygnalizacji opartych o położenie siłownika, zgodnie z projektem systemu automatyki.

• Sygnalizacja osiągnięcia początku skoku siłownika (w zakresie 0...5% skoku).
• Możliwość wykorzystania stanu styku w nadrzędnych regulatorach lub systemach BMS.

Funkcje i działanie

Punkt przełączania 0...5% skoku

• ASC1.6 jest mechanicznie sprzężony z ruchem siłownika serii SKC6...
• Przełącznik zmienia stan przy bardzo małym otwarciu zaworu, w zakresie 0...5% skoku, co pozwala wykorzystać sam początek ruchu siłownika jako sygnał sterujący lub sygnalizacyjny.

Styk przełączny

• Przełącznik wyposażony jest w jeden tor przełączny, wyprowadzony na trzy zaciski 3, 4, 5, zgodnie ze schematem podłączeń producenta.
• Konfiguracja połączeń pozwala dobrać sposób pracy styku (funkcja pomocnicza) do wymagań zastosowanej automatyki.

Podłączenie elektryczne

• Liczba zacisków: 3 (oznaczone 3, 4, 5).
• Obciążalność styków: 24 V AC, 10 mA...4 A (obciążenie rezystancyjne), 2 A (obciążenie indukcyjne).
• Przeznaczony do współpracy z obwodami sterującymi 24 V AC w systemach automatyki HVAC.

Dane techniczne

• Model: ASC1.6
• Typ urządzenia: przełącznik pomocniczy do siłowników SKC6..
• Punkt przełączania: 0...5% skoku siłownika
• Obciążalność styków: 24 V AC, 10 mA...4 A (obciążenie rezystancyjne), 2 A (obciążenie indukcyjne)
• Tor stykowy: 1 × styk przełączny (zaciski 3–4–5)
• Zgodność z siłownikami: seria Siemens SKC6..

Podsumowanie

Siemens ASC1.6 to dedykowany przełącznik pomocniczy do siłowników elektrohydraulicznych SKC6.., który dzięki punktowi przełączania 0...5% skoku umożliwia wykorzystanie wczesnej fazy ruchu siłownika jako sygnału sterującego lub sygnalizacyjnego. Oferuje jeden tor przełączny o obciążalności 24 V AC, 10 mA...4 A, zapewniając prostą integrację z systemami automatyki budynkowej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.
