ASZ7.32 Potencjometr 200 [Ω] do siłowników SKB32/82.., SKC32/82.., SKD32/82..

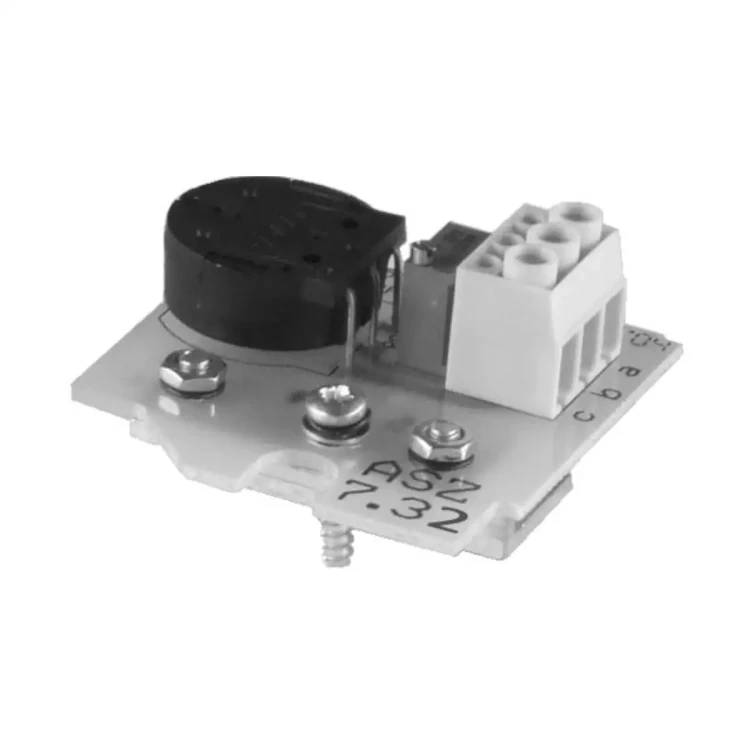

ASZ7.32 to dodatkowy potencjometr 1000 Ω przeznaczony do współpracy z siłownikami elektrohydraulicznymi Siemens SKB32.. i SKB82... Zapewnia sygnał rezystancyjny proporcjonalny do skoku siłownika (0…100 % skoku zaworu), co umożliwia realizację sygnalizacji zwrotnej położenia w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ7.32 (typ potencjometru ASZ7.3)
• Rodzaj urządzenia: potencjometr położenia 0…1000 Ω, wyposażenie dodatkowe do siłowników
• Zastosowanie: sygnalizacja zwrotna położenia siłownika / zaworu w układach automatyki HVAC
• Zakres rezystancji: 0…1000 Ω przy nominalnym skoku siłownika 20 mm
• Kompatybilne siłowniki: elektrohydrauliczne siłowniki zaworów SKB32.. (230 V AC, 3-stawne) i SKB82.. (24 V AC, 3-stawne)
• Maksymalna liczba na siłownik: 1 potencjometr ASZ7.3x na jeden siłownik SKB32.. lub SKB82..
• Sposób podłączenia: 3‑żyłowe połączenie jako dzielnik napięcia (zalecane przez producenta)
• Charakter sygnału: rezystancyjna informacja o położeniu, przeznaczona m.in. do układów sygnalizacji zwrotnej

Zastosowanie

ASZ7.32 stosowany jest jako wyposażenie dodatkowe siłowników SKB32.. i SKB82.., gdy wymagana jest rezystancyjna informacja o aktualnym położeniu zaworu. Potencjometr zmienia swoją rezystancję od 0 do 1000 Ω w całym zakresie skoku siłownika (20 mm), dzięki czemu może być wykorzystany do:

• realizacji sygnalizacji zwrotnej położenia zaworu,
• włączenia położenia siłownika w zewnętrzne układy pomiarowe i sterujące,
• monitorowania stopnia otwarcia zaworu w systemach automatyki budynkowej.

Producent zwraca uwagę, że przy współpracy z sterownikami SIMATIC S5/S7 oraz wymaganej sygnalizacji zwrotnej położenia zalecane jest stosowanie siłowników z wbudowanym sygnałem zwrotnym 0…9,8 V DC, ponieważ piki sygnałowe występujące w potencjometrze ASZ7.3x mogą powodować komunikaty błędów w tych sterownikach.

Funkcje i działanie

• Przekształcanie skoku na rezystancję:
  Ruch siłownika SKB32.. / SKB82.. przenoszony jest mechanicznie na potencjometr, powodując zmianę całkowitej rezystancji 0…1000 Ω w zakresie pełnego, nominalnego skoku zaworu (20 mm).
• Sygnał zwrotny położenia:
  Rezystancja potencjometru odzwierciedla aktualne położenie zaworu w całym zakresie regulacji, co umożliwia jej dalsze przetworzenie na sygnał napięciowy lub prądowy w urządzeniach nadrzędnych (np. poprzez odpowiednie wejścia pomiarowe).
• Praca z układami SIMATIC:
  W dokumentacji wskazano, że piki sygnałowe pojawiające się na potencjometrze ASZ7.3 mogą powodować komunikaty błędów w sterownikach Siemens SIMATIC S5/S7. Nie dotyczy to zastosowań z regulatorami HVAC Siemens, które mają inną rozdzielczość i czas odpowiedzi.
• Zalecenie co do sposobu zasilania potencjometru:
  Należy stosować połączenie 3‑żyłowe jako dzielnik napięcia. Zasilanie potencjometru poprzez suwak może:
  • skrócić jego trwałość,
  • zwiększyć częstość i amplitudę pików sygnałowych w trakcie eksploatacji.

Dane techniczne

• Typ: potencjometr położenia do siłowników elektrohydraulicznych
• Model: ASZ7.32 (seria ASZ7.3)
• Zakres rezystancji: 0…1000 Ω
• Zakres zmiany rezystancji: 0…1000 Ω przy nominalnym skoku siłownika 20 mm
• Przeznaczenie: siłowniki SKB32.. oraz SKB82..
• Liczba potencjometrów na siłownik: maks. 1
• Zalecany sposób podłączenia elektrycznego: 3‑żyłowe połączenie jako dzielnik napięcia

Montaż i podłączenie

• Montaż mechaniczny: potencjometr montowany jest bezpośrednio na siłowniku SKB32.. lub SKB82.. jako wyposażenie dodatkowe.
• Instrukcja montażu: szczegółowa instrukcja instalacji potencjometru ASZ7.3x dostarczana jest wraz z urządzeniem jako osobny dokument.
• Podłączenie elektryczne:
  • stosować 3 przewody i wykorzystywać potencjometr jako dzielnik napięcia,
  • nie zasilać potencjometru bezpośrednio poprzez suwak (w celu uniknięcia przedwczesnego zużycia i nadmiernych pików sygnałowych).

Podsumowanie

Siemens ASZ7.32 to potencjometr położenia 0…1000 Ω dedykowany do siłowników elektrohydraulicznych SKB32.. i SKB82... Umożliwia uzyskanie sygnału rezystancyjnego proporcjonalnego do skoku siłownika, dzięki czemu może być wykorzystany do sygnalizacji zwrotnej położenia zaworu i integracji z systemami automatyki. Zastosowanie połączenia 3‑żyłowego jako dzielnika napięcia oraz przestrzeganie zaleceń producenta zapewnia poprawną pracę i długą trwałość potencjometru.
