466857598 Zapasowy układ elektroniki do siłowników SKB60.. SKC60.. SKD60..

466857598 to elektroniczny układ sterujący (część zamienna) przeznaczony do siłowników elektrohydraulicznych Siemens ACVATIX™ SKD60 oraz SKD60U (siłowniki do zaworów o skoku 20 mm). Moduł odpowiada za realizację sterowania modulującego sygnałem 0…10 V DC, 4…20 mA DC lub 0…1000 Ω, udostępnia sygnał zwrotny położenia oraz funkcje nastawcze i diagnostyczne dostępne na elektronice siłownika.

Najważniejsze cechy

• Producent: Siemens
• Model / nr zamówieniowy: 466857598
• Typ: elektroniczny układ sterujący (część zamienna)
• Zastosowanie: wymiana elektroniki w siłownikach elektrohydraulicznych do zaworów o skoku 20 mm
• Kompatybilność: SKD60, SKD60U
• Sygnał sterujący (wejście Y): 0…10 V DC, 4…20 mA DC lub 0…1000 Ω
• Sygnał zwrotny położenia (wyjście U): 0…9,8 V DC lub 4…19,6 mA DC
• Przełączniki DIL: wybór typu sygnału (V / mA) oraz charakterystyki (liniowa / stałoprocentowa)
• Sygnalizacja: dwukolorowa dioda LED statusu (m.in. praca normalna, kalibracja, błąd, zablokowany zawór)
• Wejście sterowania nadrzędnego (Z): tryby wymuszania i sterowania z priorytetem (w tym 0…1000 Ω)

Kompatybilność i zastosowanie

Układ 466857598 jest przewidziany do siłowników SKD60 i SKD60U, które służą do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 20 mm (stosowanymi jako zawory regulacyjne lub odcinające bezpieczeństwa) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Funkcje realizowane przez elektronikę

Wejście sterujące Y i charakterystyka

• Obsługa sterowania: 0…10 V DC, 4…20 mA DC lub 0…1000 Ω.
• Przełączniki DIL umożliwiają dobór rodzaju sygnału oraz wybór charakterystyki: liniowa lub stałoprocentowa.

Sygnał zwrotny położenia U

• Wyjście położenia: 0…9,8 V DC lub 4…19,6 mA DC (dobór zależny od nastawy elektroniki).

Sterowanie nadrzędne – wejście Z (priorytet)

• Z niepodłączone: położenie zaworu określa sygnał Y.
• Z podłączone do G: wymuszenie maks. skoku 100% (wejście Y bez wpływu).
• Z podłączone do G0: wymuszenie min. skoku 0% (wejście Y bez wpływu).
• Z podłączone do M poprzez R (0…1000 Ω): skok proporcjonalny do R (wejście Y bez wpływu).

Sygnalizacja LED (status)

• Zielona, świeci ciągle: normalna praca (działanie automatyczne; brak błędów).
• Zielona, miga: trwa kalibracja skoku.
• Czerwona, świeci ciągle: błąd kalibracji skoku lub błąd wewnętrzny.
• Czerwona, miga: zablokowany zawór.
• Obie zgaszone: brak zasilania lub awaria elektroniki.

Dane elektryczne (dla SKD60 / SKD60U)

• Napięcie zasilania: AC 24 V ±20% (SELV / PELV), 50/60 Hz
• Maks. pobór mocy (przy 50 Hz): 10 VA / 8 W
• Zewnętrzny bezpiecznik linii zasilającej (powolnego działania): min. 1 A, maks. 10 A

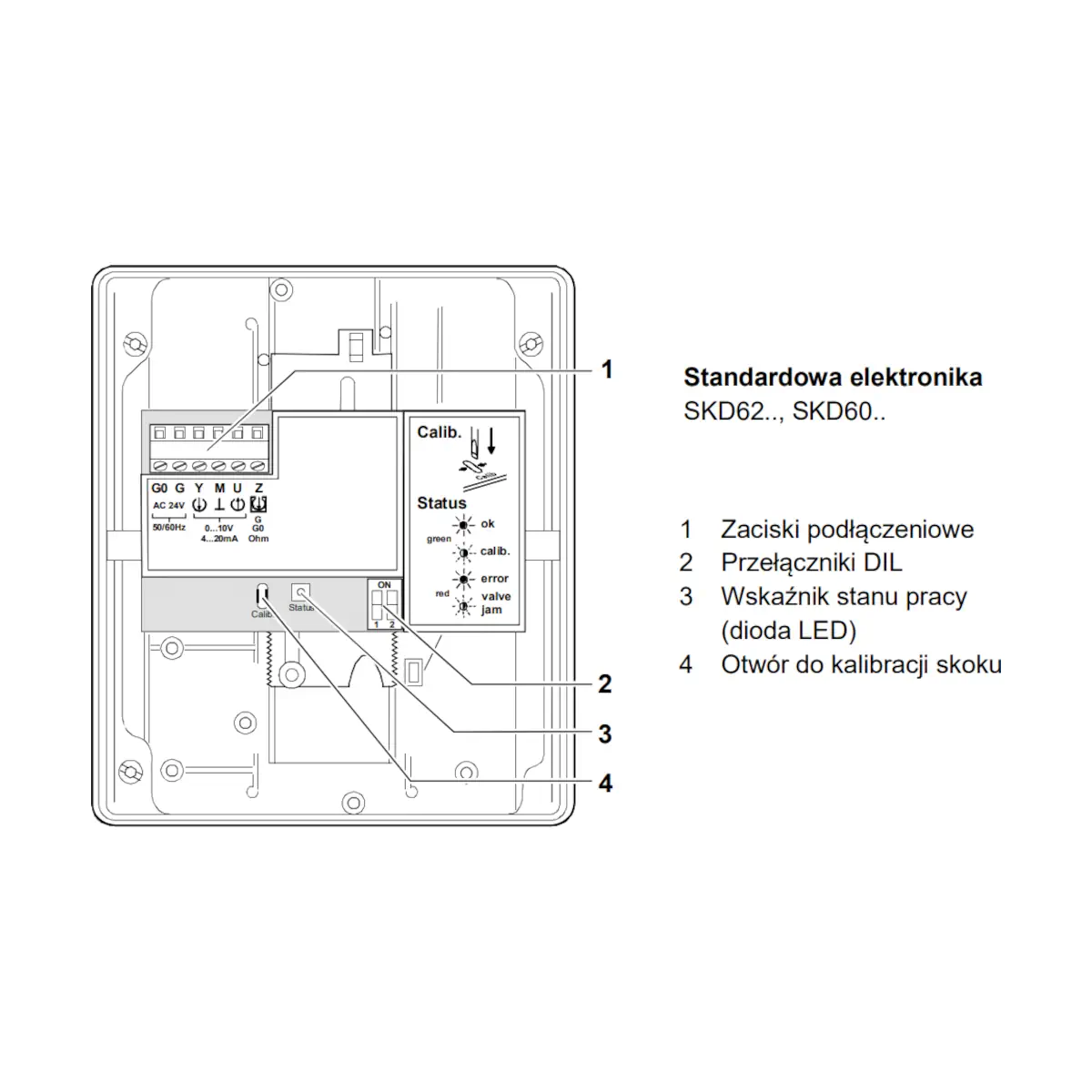

• Zaciski (elektronika siłownika): G, G0 (zasilanie 24 V AC), Y (sygnał sterujący), M (neutralny pomiarowy = G0), U (sygnał zwrotny położenia), Z (sterowanie nadrzędne)
• Wejście Y – 0…10 V DC: impedancja wejściowa 100 kΩ
• Wejście Y – 4…20 mA DC: impedancja wejściowa 240 Ω
• Rozdzielczość sygnału: < 1%
• Histereza: 1%
• Wyjście U – 0…9,8 V DC: impedancja obciążenia > 10 kΩ
• Wyjście U – 4…19,6 mA DC: impedancja obciążenia < 500 Ω
• Przekrój przewodów podłączeniowych: 0,5…2,5 mm² (AWG 21…14)

Wskazówki uruchomieniowe (w siłowniku SKD60 / SKD60U)

• Podczas uruchomienia należy sprawdzić okablowanie i przeprowadzić kontrolę działania.
• Dla siłowników serii SKD6.. przewidziana jest kalibracja skoku (realizowana z poziomu elektroniki – po zdjęciu pokrywy, przez wyzwolenie procedury w otworze kalibracyjnym).

Podsumowanie

Siemens 466857598 to dedykowany moduł elektroniki sterującej do siłowników SKD60 i SKD60U. Zapewnia obsługę popularnych sygnałów sterujących (0…10 V, 4…20 mA, 0…1000 Ω), udostępnia sygnał zwrotny położenia, umożliwia nastawy przełącznikami DIL oraz diagnostykę przez LED statusu i funkcje sterowania nadrzędnego przez wejście Z.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Część zamienna przeznaczona wyłącznie do siłowników Siemens SKD60 i SKD60U jako elektroniczny układ sterujący (nr 466857598).
• Montaż, podłączenie, uruchomienie i wymianę części może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Produkt przeznaczony do pracy w urządzeniach z zasilaniem 24 V AC; obwody należy wykonywać zgodnie z wymaganiami SELV/PELV oraz dokumentacją producenta.
• Przed rozpoczęciem montażu, wymiany lub prac serwisowych należy wyłączyć zasilanie elektryczne siłownika oraz sprawdzić poprawność okablowania przed ponownym uruchomieniem.
• Podczas prac serwisowych przy siłowniku należy także wyłączyć pompę obiegu hydraulicznego, zamknąć główny zawór odcinający instalacji, pozbawić instalację ciśnienia i odczekać do jej całkowitego ostygnięcia.
• Przed ponownym uruchomieniem siłownik musi zostać prawidłowo zamontowany na zaworze; dla SKD60 i SKD60U zalecane jest przeprowadzenie kalibracji skoku po pracach serwisowych.
• Nieprawidłowy montaż, błędne okablowanie lub niezgodne zastosowanie mogą spowodować nieprawidłową pracę urządzenia albo uszkodzenie instalacji.
• Przy stosowaniu ogranicznika bezpieczeństwa należy zapewnić zgodność izolacji kabli z obowiązującymi wytycznymi; brak zgodności może spowodować, że funkcja ogranicznika bezpieczeństwa nie będzie działać.
• Wskaźniki LED i kalibrację należy obsługiwać wyłącznie zgodnie z dokumentacją producenta; w przypadku błędu kalibracji, zablokowania zaworu lub awarii elektroniki należy sprawdzić montaż, zawór i okablowanie, a w razie potrzeby wymienić elektronikę.
• Produkt przeznaczony do użytkowania w warunkach zgodnych z danymi producenta: stopień ochrony IP54, temperatura pracy od -15 do <55 °C, wilgotność 5...95 % bez kondensacji.
• Urządzenia i części elektroniczne należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami; nie wyrzucać z odpadami komunalnymi.
