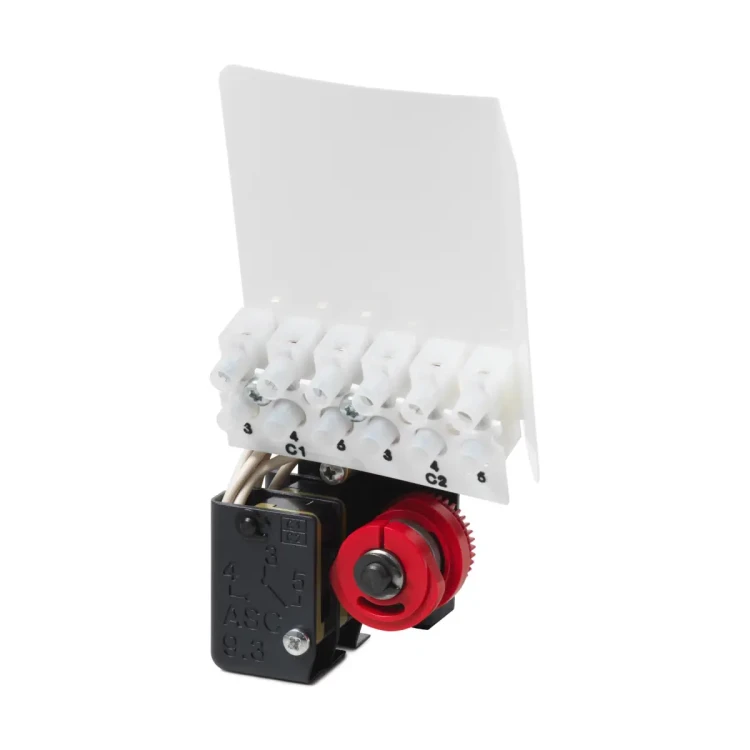

ASC9.3 Podwójny przełącznik pomocniczy do SKB32/82.., SKC32/82.., SKD32/82.., 250 [V], 6(2,5) [A]

ASC9.3 to podwójny przełącznik pomocniczy firmy Siemens, stanowiący wyposażenie dodatkowe siłowników elektrohydraulicznych serii SKB32.. i SKB82... Umożliwia realizację dodatkowych funkcji przełączania zależnych od pracy siłownika, w tym ograniczanie skoku poprzez włączenie w obwód sygnału sterującego Y1. Przełącznik posiada nastawiane punkty przełączania, dzięki czemu można dopasować jego zadziałanie do wymagań danej aplikacji.

Najważniejsze cechy

• Producent: Siemens
• Model: ASC9.3
• Typ: podwójny przełącznik pomocniczy (2 przełączniki w jednym module)
• Zastosowanie: wyposażenie dodatkowe do siłowników elektrohydraulicznych SKB32.. i SKB82..
• Możliwość stosowania: maks. 1 szt. ASC9.3 na jeden siłownik SKB32.. lub SKB82..
• Nastawiane punkty przełączania – możliwość ustawienia zadziałania przełączników zgodnie z wymaganiami instalacji
• Funkcja ograniczenia skoku: przy zastosowaniu z siłownikami SKB32.. i SKB82.. sygnał Y1 może być prowadzony przez ASC9.3 jako dodatkowy, nastawny wyłącznik krańcowy
• Obciążalność styków (jednego przełącznika): 250 V AC, 6 A (obciążenie rezystancyjne), 2,5 A (obciążenie indukcyjne)

Zastosowanie

Przełącznik ASC9.3 przeznaczony jest do współpracy z siłownikami elektrohydraulicznymi SKB32.. i SKB82.. stosowanymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Stanowi element wyposażenia dodatkowego, który:

• zapewnia dwa niezależne sygnały przełączające zależne od pracy siłownika,
• może być wykorzystany jako dodatkowy, nastawny wyłącznik krańcowy do ograniczenia skoku siłowników SKB32.. i SKB82.. poprzez prowadzenie sygnału Y1 przez ASC9.3.

Funkcje i działanie

• Podwójny przełącznik pomocniczy: moduł zawiera dwa przełączniki pomocnicze, które mogą być wykorzystane do realizacji dwóch funkcji przełączania.
• Nastawiane punkty przełączania: użytkownik może ustawić punkty zadziałania przełączników zgodnie z wymaganiami danej aplikacji (np. dla realizacji funkcji granicznych lub funkcji logicznych w układzie sterowania).
• Ograniczanie skoku siłownika SKB32.. / SKB82..: do realizacji ograniczenia skoku siłowników SKB32.. i SKB82.. sygnał sterujący Y1 należy prowadzić przez dodatkowy nastawialny wyłącznik krańcowy ASC9.3.
• Integracja z siłownikiem: ASC9.3 współpracuje mechanicznie i elektrycznie z siłownikami SKB32.. i SKB82.. zgodnie z ich wewnętrznym schematem, w którym oznaczony jest jako styki c1 i c2 (podwójny przełącznik pomocniczy).

Dane techniczne

• Model: ASC9.3
• Rodzaj urządzenia: podwójny przełącznik pomocniczy (akcesorium do siłowników)
• Kompatybilność: siłowniki elektrohydrauliczne Siemens SKB32.. i SKB82..
• Maksymalna liczba na siłownik: 1
• Obciążalność styków (jednego przełącznika): 250 V AC, 6 A (obciążenie rezystancyjne), 2,5 A (obciążenie indukcyjne)
• Charakterystyka: nastawiane punkty przełączania

Podsumowanie

Siemens ASC9.3 to dedykowany podwójny przełącznik pomocniczy do siłowników SKB32.. i SKB82.., z regulowanymi punktami przełączania i odpowiednią obciążalnością styków 250 V AC / 6 A. Umożliwia realizację dodatkowych funkcji logicznych w układzie sterowania oraz ograniczanie skoku siłownika poprzez włączenie w obwód sygnału Y1, co czyni go funkcjonalnym uzupełnieniem siłowników elektrohydraulicznych serii SKB..
