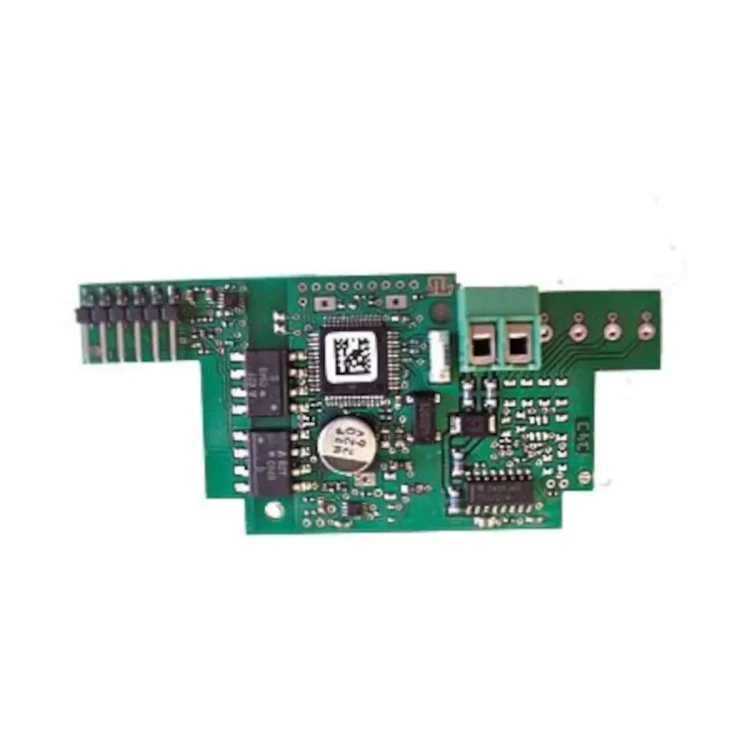

WZU-MB G4 Moduł M-bus

WZU-MB G4 to moduł komunikacyjny M-bus (Generation 4) marki Siemens, przeznaczony do współpracy z ultradźwiękowymi licznikami ciepła i chłodu UH50... Moduł montuje się w jednym z 2 gniazd modułów komunikacyjnych licznika, aby umożliwić zdalny odczyt wskazań poprzez M-bus.

Najważniejsze cechy

• Producent: Siemens
• Model: WZU-MB G4
• Typ: moduł komunikacyjny M-bus (G4 – Generation 4)
• Zastosowanie: zdalny odczyt danych z liczników UH50..
• Zgodność: M-bus zgodny z EN 1434-3
• Montaż: instalacja w gnieździe modułu 1 lub gnieździe modułu 2 licznika UH50
• Wpływ na pomiar: moduł nie ma wpływu na pomiar zużycia energii; może być wymieniany bez naruszenia etykietki

Zastosowanie

Moduł WZU-MB G4 stosuje się w licznikach UH50.. w instalacjach grzewczych i/lub chłodniczych, w których wymagany jest zdalny odczyt danych przez M-bus.

Montaż i integracja z licznikiem UH50..

• Licznik UH50 posiada 2 gniazda do montażu modułów komunikacyjnych; WZU-MB G4 może być zainstalowany w gnieździe 1 lub gnieździe 2.
• Adres wtórny dla modułów może być zmieniony tylko poprzez moduł zamontowany w gnieździe nr 1.
• Jeżeli w liczniku pracują dwa moduły obsługujące tryb szybkiego odczytu, tylko jeden z nich może działać z interwałem krótszym niż 15 minut.

Dane techniczne (zakres z karty katalogowej)

• Interfejs: M-bus
• Norma: EN 1434-3
• Kompatybilność: liczniki ultradźwiękowe ciepła i chłodu Siemens UH50..
• Oznaczenie typu (akcesorium): WZU-MB G4

Podsumowanie

Siemens WZU-MB G4 to dedykowany, zgodny z EN 1434-3 moduł M-bus dla liczników UH50.., umożliwiający wygodny zdalny odczyt po instalacji w jednym z dwóch gniazd modułów w liczniku.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Moduł komunikacyjny M-Bus przeznaczony wyłącznie jako moduł dodatkowy do liczników typu UH50.. (firmware od 5.15) oraz UC50..
• Podczas montażu należy stosować środki ochrony przed wyładowaniami elektrostatycznymi (ESD).
• Należy unikać zwarć na płytce drukowanej modułu.
• Przed rozpoczęciem prac podłączeniowych należy wyłączyć napięcie magistrali M-Bus.
• Przewody przyłączeniowe należy prowadzić wyłącznie przez przepusty licznika.
• Nie należy skracać przepustów bardziej niż to konieczne, ponieważ może to obniżyć stopień ochrony urządzenia.
• Przy otwieraniu przepustu kablowego należy dopasować otwór do przekroju przewodu tak, aby przepust szczelnie obejmował kabel.
• Nie podłączać oplotu ekranu przewodu po stronie licznika.
• Moduł należy montować wyłącznie w dopuszczonym slocie urządzenia. Model WZU-MB G4 może być instalowany w slocie „Moduł 1” lub „Moduł 2”.
• Do podłączenia należy stosować przewód elastyczny 2-żyłowy o przekroju żył od 0,25 mm² do 0,75 mm² oraz średnicy zewnętrznej od 4 mm do 6 mm.
• Połączenia elektryczne modułu: maksymalne napięcie 50 V DC, obciążenie 1 M-Bus (1,5 mA), polaryzacja dowolna.
• Moduł posiada separację galwaniczną od licznika.
• Urządzenie należy użytkować wyłącznie zgodnie z przewidzianym zastosowaniem, tj. do komunikacji licznika z centralą M-Bus w celu transmisji wartości pomiarowych.
• Produkt zgodny z normami: EN 1434-3, EN 13757-2, EN 13757-3; protokół EN 60870-5.
