ALG122 Śrubunki przyłączeniowe gwintowane (komplet 2 szt.śrubunków do zaworów przelotowych), Przyłącze zaworu G¾B, Przyłącze instalacji Rp3/8, Materiał - żeliwo

ALG122 to komplet śrubunków gwintowanych (zestaw 2 szt.) z gwintem wewnętrznym G ¾ / Rp ⅜, przeznaczony do podłączania zaworów strefowych serii V..P47.. (Acvatix) do instalacji rurowych z gwintem rurowym. Zestaw obejmuje nakrętki łączące, półśrubunki oraz płaskie uszczelki, zapewniając szczelne, rozłączne połączenie zaworu z rurami stalowymi w systemach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG122
• Typ akcesorium: komplet śrubunków gwintowanych z uszczelką płaską
• Przeznaczenie: przyłącze zaworów strefowych serii V..P47.. do instalacji rurowych
• Zgodność z zaworami: do stosowania z zaworami strefowymi Acvatix V..P47.. (VVP47.., VXP47.., VMP47..)

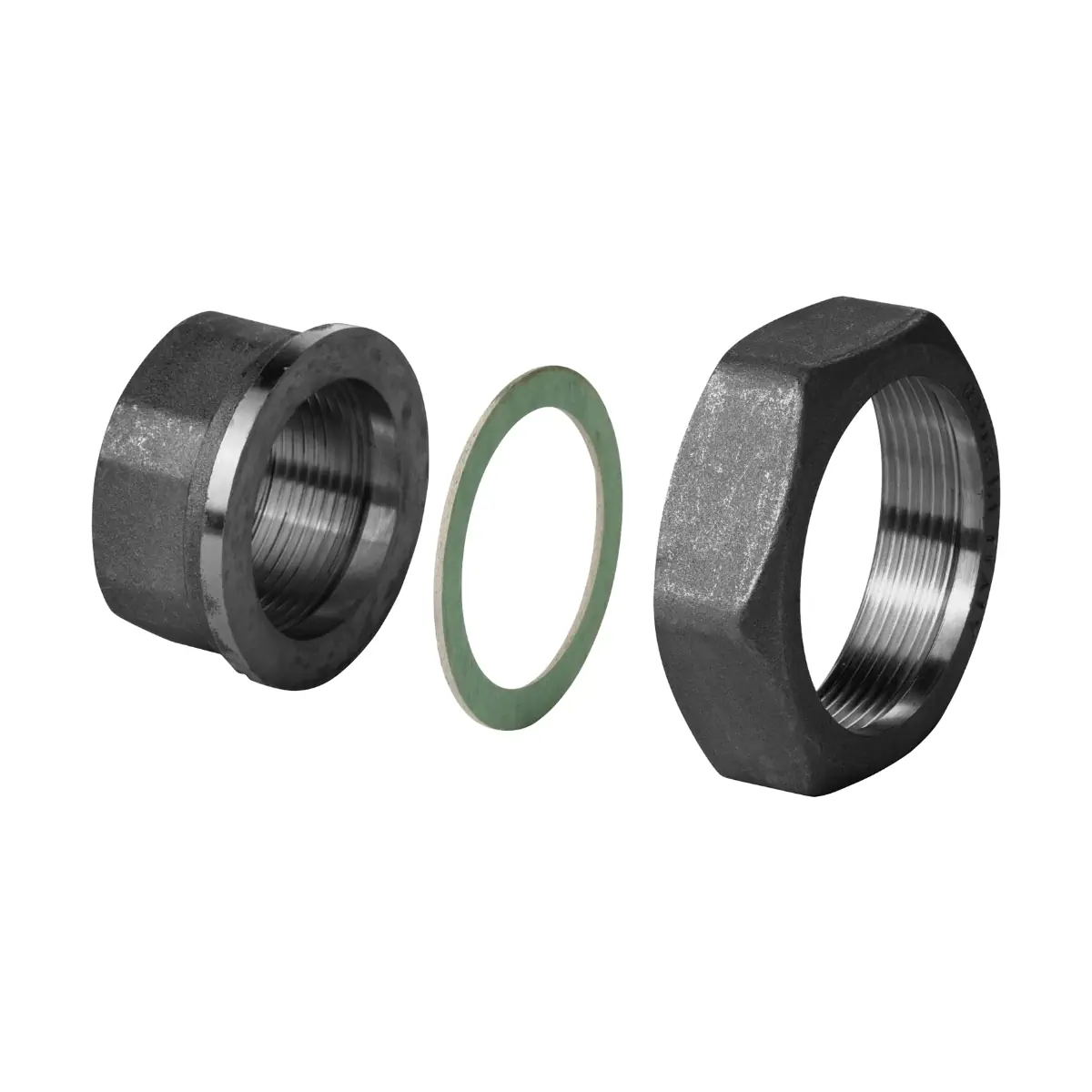

• Zakres dostawy: 2 śrubunki – każdy składa się z nakrętki łączącej, półśrubunka i płaskiej uszczelki
• Rodzaj gwintu: gwint wewnętrzny
• Przyłącza od strony zaworu / instalacji: G ¾ / Rp ⅜ (w calach)
• Zastosowanie materiałowe: do rur stalowych z gwintem rurowym

Zastosowanie

Śrubunki ALG122 są przeznaczone do hydraulicznego podłączania zaworów strefowych serii V..P47.. w instalacjach:

• wentylacji i klimatyzacji – np. przy klimakonwektorach, nagrzewnicach i chłodnicach wtórnych,
• stref grzewczych w obiegach zamkniętych – np. dla pięter, mieszkań i pojedynczych pomieszczeń,
• gdzie stosowane są zawory Acvatix V..P47.., wymagające przyłącza do rur stalowych z gwintem rurowym.

Budowa i sposób podłączenia

• Komplet 2 sztuk: każdy śrubunek zawiera nakrętkę łączącą, półśrubunek i płaską uszczelkę uszczelniającą połączenie.
• Połączenie z zaworem: gwint G ¾ (gwint zaworu, walcowy, zgodnie z ISO 228‑1).
• Połączenie z instalacją: gwint rurowy wewnętrzny Rp ⅜ (wg ISO 7‑1), do rur stalowych z gwintem rurowym.
• Uszczelnienie: płaska uszczelka między korpusem zaworu a półśrubunkiem zapewnia szczelność połączenia.
• Typ śrubunku: połączenie gwintowane, rozłączne – element zalecany jako wyposażenie dodatkowe do zaworów V..P47..

Dane techniczne (wg karty katalogowej)

• Oznaczenie: ALG122
• Liczba śrubunków w komplecie: 2
• Elementy wchodzące w skład kompletu: 2 nakrętki łączące, 2 półśrubunki, 2 płaskie uszczelki
• Przeznaczenie: do zaworów serii V..P47.. w instalacjach wodnych
• Gwinty: G.. wg ISO 228‑1, R/Rp.. wg ISO 7‑1
• Medium i warunki pracy: odpowiadają warunkom pracy zaworów V..P47.., do których śrubunki są przeznaczone

Montaż i zamawianie

• Montaż: śrubunki ALG122 montuje się na gwincie zaworu i rury stalowej, z zachowaniem właściwego osadzenia płaskiej uszczelki.
• Zastosowanie przy zaworach trójdrogowych z obejściem: dla zaworów VMP47.. należy zamawiać po dwa komplety śrubunków typu ALG..2 (np. ALG122) na każdy zawór.
• Dostawa: śrubunki są dostarczane jako wyposażenie dodatkowe, oddzielnie od zaworów i siłowników.

Podsumowanie

Siemens ALG122 to dedykowany komplet dwuczęściowych śrubunków gwintowanych z gwintem wewnętrznym G ¾ / Rp ⅜, przeznaczony do podłączania zaworów strefowych serii V..P47.. do rur stalowych z gwintem rurowym. Zintegrowane płaskie uszczelki oraz standardowe gwinty wg ISO 228‑1 i ISO 7‑1 ułatwiają montaż i zapewniają pewne, szczelne połączenie w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest wyposażeniem dodatkowym do zaworów strefowych Siemens i stanowi komplet śrubunku gwintowanego z uszczelką płaską.
• Model ALG122 jest przeznaczony do zaworów VVP47.10-0.25...1.6.
• Śrubunek należy stosować wyłącznie zgodnie z dokumentacją producenta oraz z kompatybilnymi zaworami przewidzianymi dla tego modelu.
• Przyłącze od strony instalacji: gwint wewnętrzny; przyłącze zaworu: G 3/4; przyłącze instalacji: Rp 3/8.
• Śrubunek przeznaczony jest do rur stalowych z gwintem rurowym.
• Montaż należy wykonywać zgodnie z dokumentacją producenta, z zastosowaniem właściwej uszczelki płaskiej i odpowiednio dobranych elementów instalacji.
• Nieprawidłowy dobór, montaż lub zastosowanie niekompatybilnych elementów może spowodować nieszczelność instalacji.
• Podczas prac montażowych i serwisowych instalacja powinna być odciążona z ciśnienia i schłodzona zgodnie z wymaganiami dokumentacji urządzenia, z którym śrubunek współpracuje.
• Utylizację produktu należy prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
