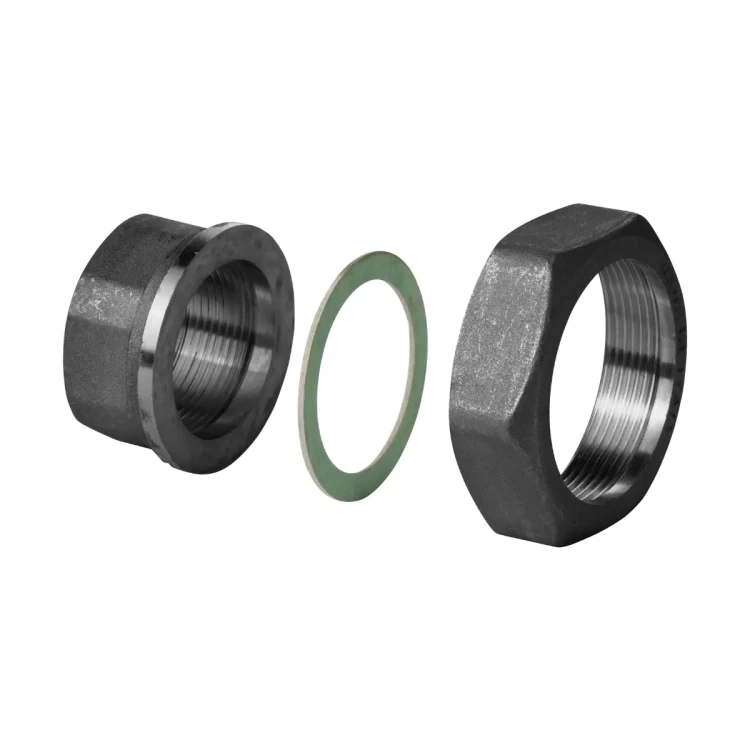

ALG322 Śrubunki przyłączeniowe gwintowane (komplet 2 szt.śrubunków do zaworów przelotowych), Przyłącze zaworu G2B, Przyłącze instalacji Rp1¼, Materiał - żeliwo

ALG322 to żeliwny komplet śrubunków gwintowanych firmy Siemens, stanowiący wyposażenie dodatkowe do zaworu przelotowego VVG41.32. Zestaw umożliwia podłączenie zaworu z gwintem zewnętrznym G 2 do instalacji zakończonej gwintem Rp 1¼ i składa się z dwóch śrubunków z nakrętkami łączącymi, półśrubunkami oraz płaskimi uszczelkami.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG322
• Typ: żeliwny komplet śrubunków gwintowanych (2 szt.) do zaworów przelotowych
• Seria: ALG..2 – śrubunki podłączeniowe gwintowane
• Przeznaczenie: wyposażenie dodatkowe do zaworu przelotowego VVG41.32
• Zawór współpracujący: VVG41.32 – zawór przelotowy PN16, DN 32, z przyłączem gwintowanym zewnętrznym G 2B
• Typ kompletu: 2 śrubunki dla obu króćców zaworu
• Przyłącze od strony zaworu: gwint walcowy G 2 wg ISO 228‑1
• Przyłącze od strony instalacji: gwint walcowy Rp 1¼ wg ISO 7‑1

Zastosowanie

Komplet śrubunków ALG322 stosuje się jako osprzęt montażowy do zaworu przelotowego VVG41.32 serii VVG41.., używanego w instalacjach:

• grzewczych,
• wentylacyjnych,
• klimatyzacyjnych,

gdzie zawór pełni funkcję zaworu regulacyjnego lub odcinającego. Śrubunki umożliwiają wykonanie połączeń gwintowanych pomiędzy zaworem z gwintem zewnętrznym G 2B a rurociągiem z gwintem Rp 1¼.

Budowa i kompletacja

• Komplet śrubunków gwintowanych (2 szt.) przeznaczony do jednego zaworu przelotowego.
• W skład zestawu wchodzą:
  • 2 nakrętki łączące,
  • 2 półśrubunki,
  • 2 uszczelki płaskie.
• Wykonanie śrubunków sklasyfikowane jako żeliwne (zgodnie z tabelą „Komplety śrubunków – żeliwne / mosiężne”).
• Uszczelnienie połączenia realizowane za pomocą dołączonych uszczelek płaskich.

Montaż i podłączenie

• Przeznaczenie montażowe: do zaworu przelotowego VVG41.32 z przyłączem gwintowanym zewnętrznym G 2B.
• Strona zaworu: gwint walcowy G 2 wykonany wg normy ISO 228‑1.
• Strona instalacji: gwint walcowy Rp 1¼ wykonany wg normy ISO 7‑1.
• Śrubunki serii ALG..2 są wymienione w dokumentacji jako śrubunki podłączeniowe gwintowane, dostępne jako wyposażenie dodatkowe do zaworów przelotowych VVG41...

Dane techniczne

• Oznaczenie typu: ALG322
• Rodzaj osprzętu: komplet śrubunków gwintowanych (2 sztuki)
• Współpracujący zawór: VVG41.32 (DN 32, PN16, przyłącza G 2B)
• Gwint od strony zaworu: G 2, gwint walcowy wg ISO 228‑1
• Gwint od strony instalacji: Rp 1¼, gwint walcowy wg ISO 7‑1
• Elementy w zestawie: 2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie

Podsumowanie

Siemens ALG322 to żeliwny komplet dwóch śrubunków gwintowanych G 2 / Rp 1¼, zaprojektowany jako wyposażenie dodatkowe do zaworu przelotowego VVG41.32 serii VVG41... Zgodność gwintów z normami ISO 228‑1 i ISO 7‑1 oraz dołączone nakrętki i uszczelki płaskie umożliwiają wykonanie standardowego połączenia gwintowanego zaworu z instalacją w systemach grzewczych, wentylacyjnych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt stanowi komplet śrubunków gwintowanych do zaworu przelotowego Siemens VVG41.32.
• Przeznaczony wyłącznie do stosowania zgodnie z dokumentacją producenta oraz z kompatybilnym zaworem wskazanym przez producenta.
• Montaż i podłączenie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Przed montażem, demontażem lub pracami serwisowymi należy wyłączyć pompę, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Produkt należy montować zgodnie z właściwym kierunkiem przepływu oznaczonym na współpracującym zaworze oraz wyłącznie w dopuszczalnej konfiguracji montażowej przewidzianej przez producenta.
• Od strony zaworu stosowany jest gwint walcowy G wg ISO 228-1, a od strony instalacji gwint walcowy Rp wg ISO 7-1; nieprawidłowy dobór lub montaż połączeń może spowodować nieszczelność instalacji.
• W obiegach otwartych i zamkniętych zaleca się montaż filtra zanieczyszczeń przed zaworem, aby zwiększyć niezawodność działania instalacji.
• Należy zapewnić warunki pracy bez kawitacji; nieprzestrzeganie zaleceń producenta dotyczących ciśnienia, temperatury i doboru elementów może prowadzić do przyspieszonego zużycia, hałasu lub uszkodzenia instalacji.
• Produkt należy stosować wyłącznie w dopuszczalnych parametrach roboczych całego układu, zgodnie z dokumentacją współpracującego zaworu i instalacji.
• Nie utylizować z odpadami komunalnymi. Utylizację przeprowadzić zgodnie z lokalnymi i obowiązującymi przepisami.

Pliki do pobrania:
ALG322 Karta katalogowa
