ALG152 Śrubunki przyłączeniowe gwintowane (komplet 2 szt.śrubunków do zaworów przelotowych), Przyłącze zaworu G1B, Przyłącze instalacji Rp½, Materiał - żeliwo

ALG152 to żeliwny komplet śrubunków gwintowanych (2 szt.) przeznaczony do podłączenia zaworów przelotowych Siemens Acvatix VVG41.11…VVG41.15 do instalacji rurowych. Zestaw stanowi wyposażenie dodatkowe zaworów i umożliwia wykonanie połączenia z użyciem przyłączy gwintowanych G 1 / Rp ½ zgodnie z obowiązującymi normami gwintów.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: ALG152
• Typ: komplet śrubunków gwintowanych do zaworów przelotowych
• Materiał: śrubunki żeliwne
• Zastosowanie: wyposażenie dodatkowe do zaworów przelotowych VVG41.. stosowanych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Kompatybilne zawory: VVG41.11, VVG41.12, VVG41.13, VVG41.14, VVG41.15
• Przyłącze od strony zaworu: gwint G 1 (gwint walcowy wg ISO 228-1)
• Przyłącze od strony instalacji: gwint Rp ½ (gwint walcowy wg ISO 7-1)

Zastosowanie

Komplet śrubunków ALG152 przeznaczony jest do stosowania jako podłączeniowe śrubunki gwintowane dla zaworów przelotowych Siemens Acvatix VVG41.11…VVG41.15 w instalacjach:

• grzewczych,
• wentylacyjnych,
• klimatyzacyjnych,
• zawierających obiegi otwarte i zamknięte (zgodnie z zastosowaniem zaworów VVG41..).

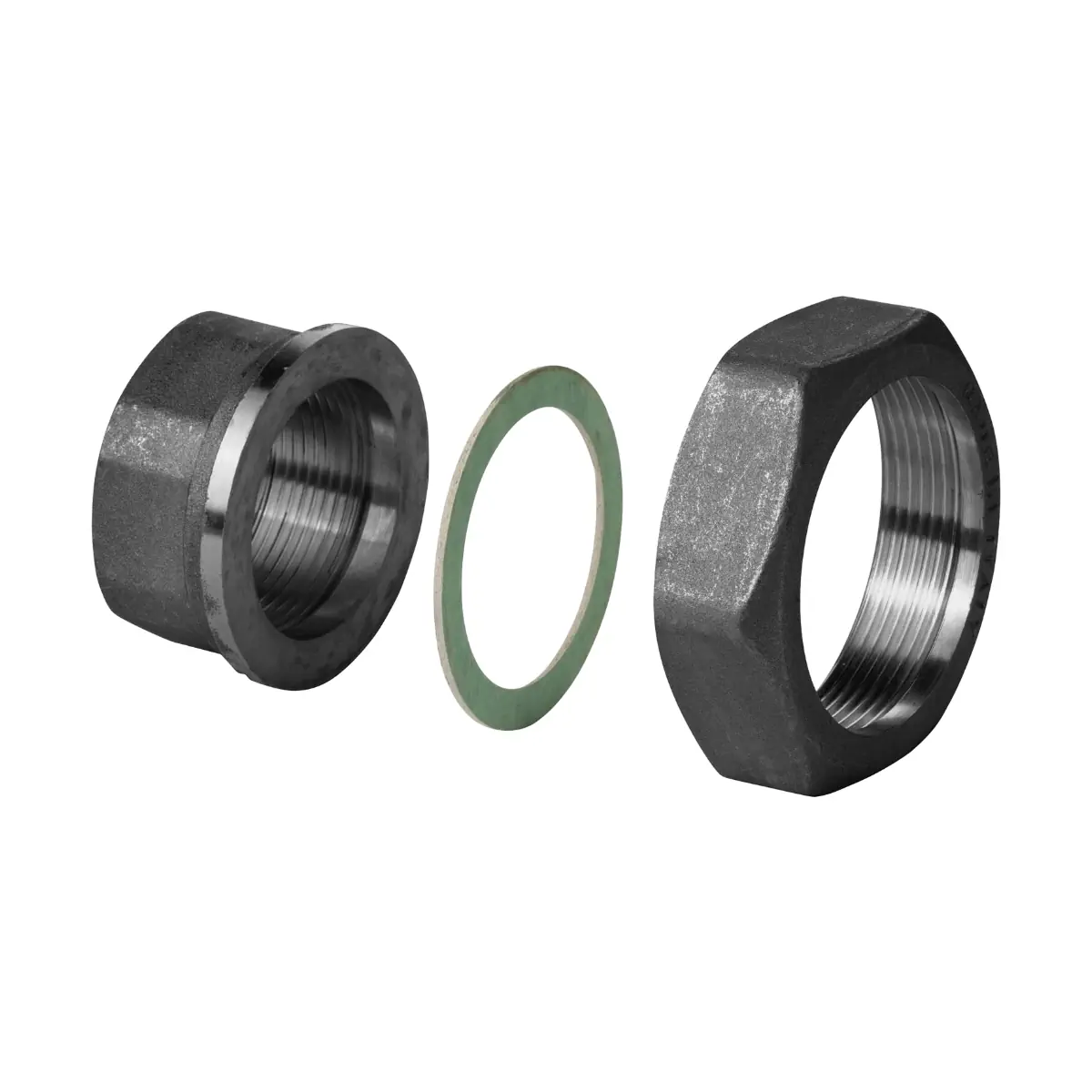

Budowa i skład zestawu

ALG152 należy do serii ALG..2, czyli kompletów śrubunków gwintowanych dedykowanych do zaworów przelotowych. Pojedynczy komplet zawiera elementy niezbędne do wykonania połączenia zaworu z instalacją:

• 2 nakrętki łączące,
• 2 półśrubunki,
• 2 uszczelki płaskie.

Taka konfiguracja umożliwia wykonanie pełnego połączenia dwóch króćców zaworu z instalacją rurową przy wykorzystaniu uszczelnień płaskich.

Przyłącza gwintowane

• Od strony zaworu: przyłącze z gwintem zewnętrznym G 1 (gwint walcowy wg ISO 228-1), dopasowane do króćców zaworów VVG41.11…VVG41.15 z gwintem G..B.
• Od strony instalacji: przyłącze z gwintem wewnętrznym Rp ½ (gwint walcowy wg ISO 7-1), umożliwiające podłączenie do standardowych rur instalacyjnych.

Dane techniczne

• Model: ALG152
• Rodzaj: komplet żeliwnych śrubunków gwintowanych (2 szt.)
• Przeznaczenie: do zaworów przelotowych Siemens Acvatix VVG41.11…VVG41.15
• Zakres dostawy: 2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie
• Gwint od strony zaworu: G 1, walcowy, wg ISO 228-1
• Gwint od strony instalacji: Rp ½, walcowy, wg ISO 7-1
• Typ połączenia: śrubunki podłączeniowe gwintowane ALG..2 – wyposażenie dodatkowe do zaworów przelotowych

Podsumowanie

Siemens ALG152 to żeliwny komplet śrubunków gwintowanych do zaworów przelotowych VVG41.11…VVG41.15, umożliwiający wykonanie połączenia zaworu z instalacją rurową w standardzie G 1 / Rp ½. Zestaw obejmuje dwie nakrętki łączące, dwa półśrubunki oraz dwie uszczelki płaskie i stanowi dedykowane wyposażenie dodatkowe dla zaworów serii Acvatix VVG41... w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Pliki do pobrania:
ALG152 Karta katalogowa
