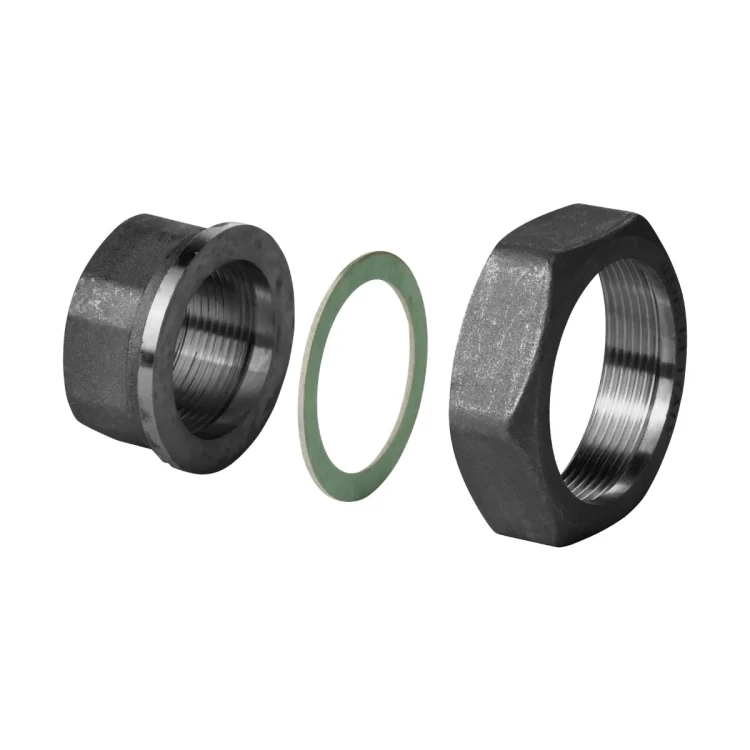

ALG402 Śrubunki przyłączeniowe gwintowane (komplet 2 szt.śrubunków do zaworów przelotowych), Przyłącze zaworu G2¼B, Przyłącze instalacji Rp1½, Materiał - żeliwo

ALG402 to żeliwny komplet śrubunków gwintowanych firmy Siemens, przeznaczony jako wyposażenie dodatkowe do zaworu przelotowego VVG41.40 (seria Acvatix, PN16). Zestaw obejmuje dwa śrubunki z gwintem od strony zaworu G 2¼ wg ISO 228-1 oraz od strony instalacji Rp 1½ wg ISO 7-1, a także płaskie uszczelki, co pozwala na wykonanie standardowego połączenia gwintowanego na obu króćcach zaworu.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG402
• Rodzaj: komplet śrubunków gwintowanych do zaworów przelotowych
• Przeznaczenie: zawór przelotowy VVG41.40 serii Acvatix (DN 40, PN16)
• Materiał śrubunków: wykonanie żeliwne
• Skład zestawu: 2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie
• Liczba śrubunków w komplecie: 2 szt. – komplet na oba króćce zaworu dwudrogowego
• Przyłącze od strony zaworu: gwint walcowy G 2¼ wg ISO 228-1
• Przyłącze od strony instalacji: gwint walcowy Rp 1½ wg ISO 7-1
• Uszczelnienie: połączenie płaskouszczelniane z zastosowaniem dostarczonych uszczelek płaskich
• Rodzina produktów: ALG..2 – komplety śrubunków gwintowanych do zaworów przelotowych serii VVG41..
• Warianty: dostępna wersja ALG402B do czynników o temperaturze do 100 °C

Zastosowanie

Komplet ALG402 jest przewidziany jako wyposażenie dodatkowe zaworu przelotowego VVG41.40, stosowanego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Umożliwia wykonanie gwintowanego, płaskouszczelnianego podłączenia zaworu do rurociągów instalacji za pomocą standardowych gwintów G 2¼ / Rp 1½.

Budowa i skład zestawu

• 2 nakrętki łączące – do przykręcenia śrubunków na króćcach zaworu z gwintem zewnętrznym G 2¼B
• 2 półśrubunki – elementy przyłączeniowe od strony instalacji z gwintem Rp 1½
• 2 uszczelki płaskie – przeznaczone do płaskouszczelnianego połączenia zaworu z kompletem ALG402

Parametry przyłączeniowe

• Dla zaworu: VVG41.40 (DN 40, przyłącza z gwintem zewnętrznym G 2¼B wg ISO 228-1)
• Gwint po stronie zaworu: G 2¼, gwint walcowy wg ISO 228-1
• Gwint po stronie instalacji: Rp 1½, gwint walcowy wg ISO 7-1
• Typ połączenia: płaskouszczelniane, z użyciem dostarczonych uszczelek płaskich
• Zakres zastosowania: komplet przyłączeniowy do zaworów przelotowych PN16 serii VVG41.. (konkretnie VVG41.40)

Montaż

• ALG402 montuje się na króćcach zaworu VVG41.40 z gwintem zewnętrznym G 2¼B.
• Połączenie od strony zaworu realizowane jest jako płaskouszczelniane z wykorzystaniem uszczelek dołączonych do zestawu.
• Od strony instalacji zastosowano gwint Rp 1½ wg ISO 7-1, umożliwiający włączenie zaworu w standardowy rurociąg gwintowany.

Podsumowanie

Siemens ALG402 to żeliwny komplet śrubunków gwintowanych, dedykowany do zaworu przelotowego VVG41.40 serii Acvatix. Dzięki dwóm śrubunkom o gwintach G 2¼ / Rp 1½ oraz dostarczonym uszczelkom płaskim stanowi on gotowy zestaw przyłączeniowy do montażu zaworu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, zgodnie z wymaganiami norm ISO 228-1 i ISO 7-1.
