ALG502 Śrubunki przyłączeniowe gwintowane (komplet 2 szt.śrubunków do zaworów przelotowych), Przyłącze zaworu G2¾B, Przyłącze instalacji Rp2, Materiał - żeliwo

ALG502 to komplet śrubunków gwintowanych przeznaczony do podłączenia zaworu przelotowego VVG41.50 (DN 50, seria VVG41..) do instalacji rurowej z gwintem wewnętrznym. Zestaw zapewnia demontowalne, szczelne połączenie zaworu z rurociągiem w instalacjach grzewczych, chłodniczych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG502
• Typ: komplet śrubunków gwintowanych do zaworów przelotowych
• Przeznaczenie: przyłącze zaworu VVG41.50 (DN 50) do instalacji rurowej
• Materiał korpusu: wykonanie żeliwne (śrubunki gwintowane żeliwne)
• Zakres dostawy: 2 nakrętki łączące, 2 półśrubunki oraz 2 uszczelki płaskie
• Rodzaj gwintów: od strony zaworu gwint walcowy G wg ISO 228‑1, od strony instalacji gwint walcowy Rp wg ISO 7‑1
• Dedykowany zawór: zawór przelotowy VVG41.50 (seria Acvatix VVG41..)

Zastosowanie

Komplet ALG502 stosowany jest jako wyposażenie dodatkowe przy montażu zaworu przelotowego VVG41.50 w instalacjach:

• grzewczych (woda grzewcza, gorąca),
• wentylacyjnych i klimatyzacyjnych,
• z obiegami wody chłodniczej i lodowej,

wszędzie tam, gdzie wymagane jest gwintowane, rozłączne połączenie zaworu z rurociągiem.

Budowa i skład zestawu

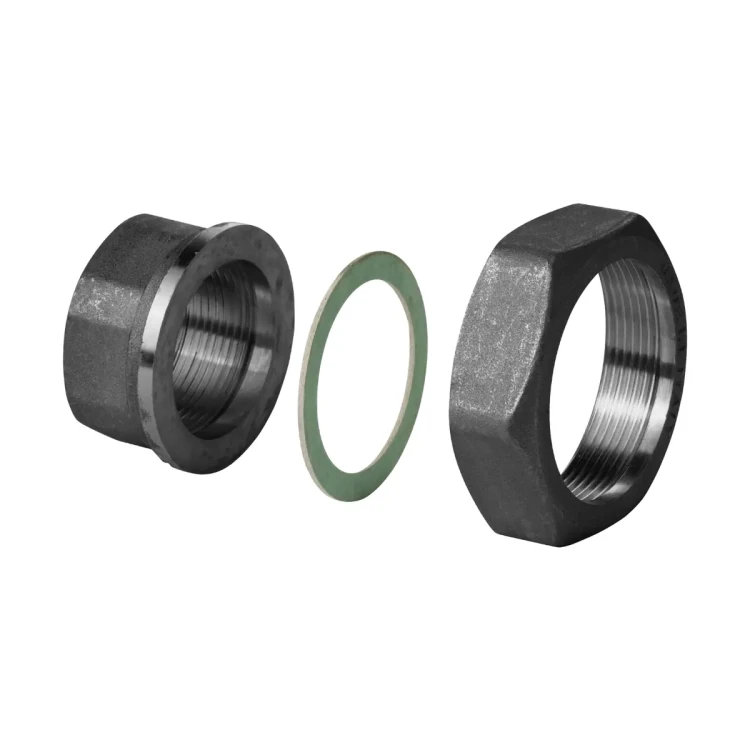

• Komplet dla jednego zaworu: zestaw obejmuje 2 śrubunki, umożliwiające podłączenie obu króćców zaworu VVG41.50.
• Elementy składowe:
  • 2 × nakrętka łącząca,
  • 2 × półśrubunek gwintowany,
  • 2 × płaska uszczelka do uszczelnienia połączenia z zaworem.
• Uszczelnienie: połączenie z zaworem realizowane z użyciem dołączonych uszczelek płaskich.

Parametry techniczne

• Dedykowany zawór: VVG41.50 (DN 50, gwint zewnętrzny króćców G..B)
• Przyłącze od strony zaworu: gwint walcowy G 2¾ (dopasowany do gwintu zewnętrznego zaworu VVG41.50, wg ISO 228‑1)
• Przyłącze od strony instalacji: gwint walcowy Rp 2 (gwint rurowy wewnętrzny wg ISO 7‑1)
• Rodzaj połączenia: śrubunek gwintowany, rozłączny, z uszczelnieniem płaskim po stronie zaworu

Montaż i podłączenie

• Przeznaczony do montażu na króćcach gwintowanych zaworu VVG41.50 z gwintem zewnętrznym G..B.
• Od strony instalacji śrubunki umożliwiają wkręcenie w rurociąg z gwintem wewnętrznym Rp 2.
• Połączenie zaworu z półśrubunkiem uszczelniane jest za pomocą dołączonych uszczelek płaskich.
• Konstrukcja śrubunków pozwala na łatwy demontaż zaworu z instalacji w celach serwisowych bez konieczności naruszania rurociągu.

Podsumowanie

Siemens ALG502 to żeliwny komplet śrubunków gwintowanych do zaworu VVG41.50 (DN 50), obejmujący dwa pełne przyłącza z uszczelkami płaskimi. Zgodność gwintów z normami ISO 228‑1 i ISO 7‑1 oraz dopasowanie do zaworów serii VVG41.. zapewnia pewne, szczelne i jednocześnie łatwo rozłączalne połączenie zaworu z instalacją grzewczą, chłodniczą lub klimatyzacyjną.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt stanowi komplet śrubunków gwintowanych (2 szt.) przeznaczony do współpracy z zaworem VVG41.50.
• Montaż wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi lokalnymi przepisami.
• Od strony zaworu stosowany jest gwint walcowy wg ISO 228-1, a od strony instalacji gwint walcowy wg ISO 7-1. Należy stosować wyłącznie zgodne przyłącza i prawidłowe uszczelnienie połączeń.
• Przed montażem lub demontażem elementów instalacji należy wyłączyć pompę, zamknąć zawory odcinające, usunąć ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie wykonywać prac montażowych ani serwisowych na instalacji znajdującej się pod ciśnieniem lub z gorącym czynnikiem, ponieważ grozi to wyciekiem medium i obrażeniami.
• Produkt należy stosować wyłącznie w instalacjach, dla których został przewidziany przez producenta, tj. jako osprzęt do zaworów przelotowych wskazanych w dokumentacji.
• Wariant ALG502B jest przeznaczony do czynników o temperaturze maksymalnie 100 °C. Nie przekraczać dopuszczalnej temperatury pracy.
• Po zakończeniu montażu należy sprawdzić szczelność połączeń i poprawność wykonania podłączenia.
• Nie utylizować z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.

Pliki do pobrania:
ALG502 Karta katalogowa
