ALG202 Śrubunki przyłączeniowe gwintowane (komplet 2 szt.śrubunków do zaworów przelotowych), Przyłącze zaworu G1¼B, Przyłącze instalacji Rp¾, Materiał - żeliwo

ALG202 to komplet śrubunków gwintowanych firmy Siemens, przeznaczony do podłączania zaworu przelotowego VVG41.20 (DN 20) z gwintem zewnętrznym G 1¼B do instalacji rurowej z gwintem wewnętrznym Rp ¾. Zestaw zawiera dwa śrubunki pozwalające na wykonanie obustronnego przyłącza zaworu.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG202
• Typ: komplet śrubunków gwintowanych do zaworu przelotowego
• Przeznaczenie: do zaworu przelotowego VVG41.20 (DN 20)
• Liczba śrubunków w komplecie: 2 sztuki

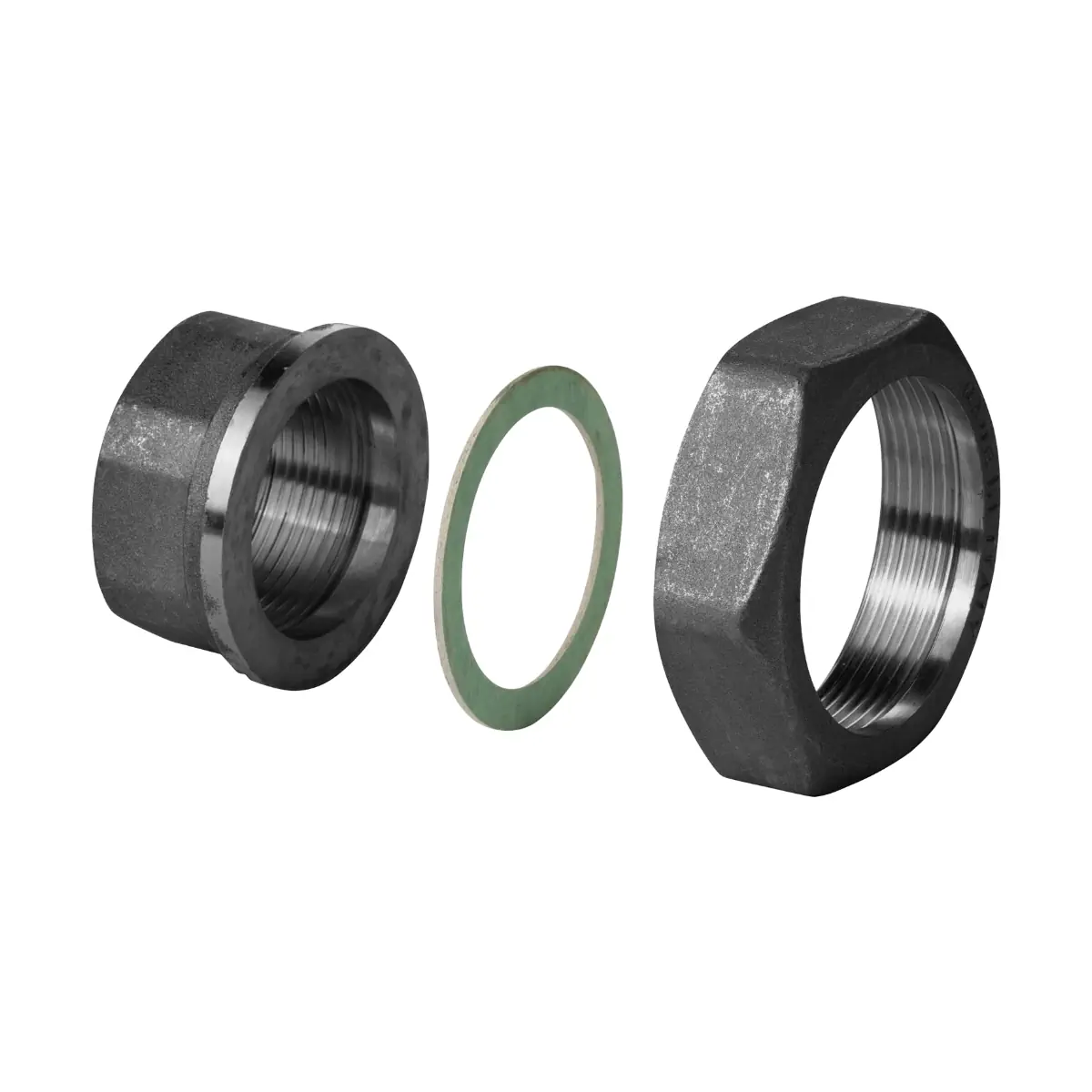

• Skład kompletu: 2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie
• Wykonanie materiałowe: śrubunki gwintowane w wersji żeliwnej
• Przyłącze od strony zaworu: gwint zewnętrzny G 1¼ (G 1¼B) wg ISO 228-1
• Przyłącze od strony instalacji: gwint wewnętrzny Rp ¾ wg ISO 7-1

Zastosowanie

ALG202 stosuje się jako komplet przyłączeniowy do zaworu przelotowego VVG41.20, który może pracować jako zawór regulacyjny lub odcinający w:

• instalacjach grzewczych,
• instalacjach wentylacyjnych,
• instalacjach klimatyzacyjnych,
• obiegach otwartych i zamkniętych (zgodnie z zakresem stosowania zaworu VVG41..).

Budowa i funkcje

• Komplet 2 śrubunków: przeznaczony do obu przyłączy zaworu przelotowego VVG41.20.
• Elementy zestawu: 2 nakrętki łączące, 2 półśrubunki oraz 2 uszczelki płaskie, zgodnie z opisem katalogowym.
• Strona zaworu: gwint walcowy G 1¼B wg ISO 228-1, dopasowany do gwintu zewnętrznego korpusu zaworu VVG41.20.
• Strona instalacji: gwint walcowy Rp ¾ wg ISO 7-1, dostosowany do typowych przyłączy rurowych z gwintem wewnętrznym.
• Wersja żeliwna: śrubunki gwintowane określone w dokumentacji jako wykonanie żeliwne.

Dane techniczne

• Oznaczenie: ALG202
• Rodzaj produktu: komplet śrubunków gwintowanych (akcesorium do zaworu przelotowego)
• Zgodność gwintów (strona zaworu): gwint walcowy G 1¼B wg ISO 228-1
• Zgodność gwintów (strona instalacji): gwint walcowy Rp ¾ wg ISO 7-1
• Przeznaczony do zaworu: VVG41.20 (DN 20, gwint zewnętrzny G 1¼B)
• Materiał: śrubunki gwintowane żeliwne
• Zawartość zestawu: 2 × nakrętka łącząca, 2 × półśrubunek, 2 × uszczelka płaska

Montaż

• Każdy ze śrubunków ALG202 montuje się na jednym z przyłączy zaworu VVG41.20.
• Od strony korpusu zaworu wykorzystuje się gwint zewnętrzny G 1¼B (gwint walcowy wg ISO 228-1).
• Od strony instalacji rurowej stosuje się gwint wewnętrzny Rp ¾ (gwint walcowy wg ISO 7-1).

Podsumowanie

Siemens ALG202 to kompletny, żeliwny zestaw śrubunków gwintowanych G 1¼ / Rp ¾, przeznaczony specjalnie do zaworu przelotowego VVG41.20. Zawiera wszystkie niezbędne elementy – nakrętki łączące, półśrubunki i uszczelki płaskie – umożliwiające wykonanie dwustronnego, gwintowanego przyłącza zaworu w instalacjach, w których stosowane są zawory serii VVG41...
