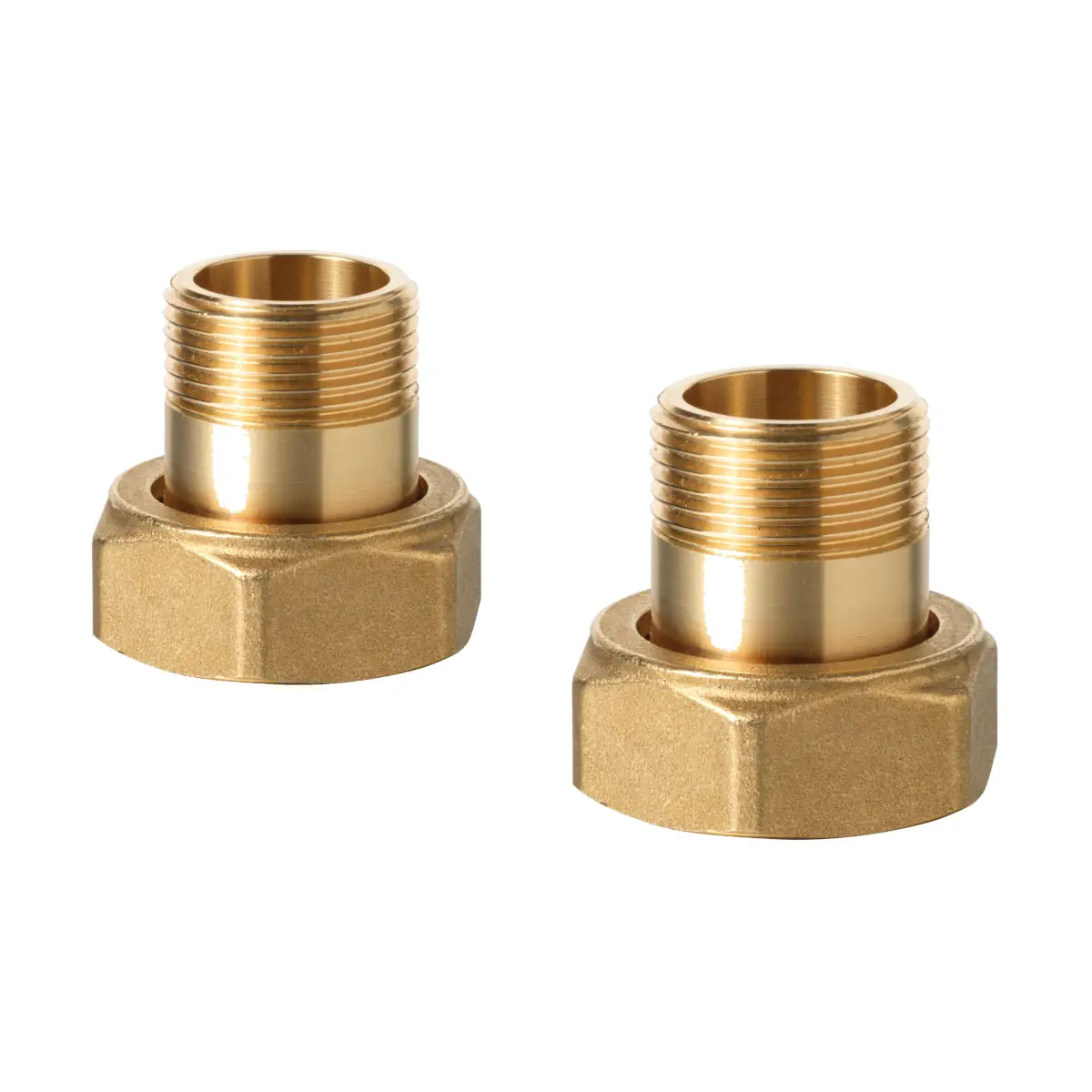

ALN15.202B Komplet śrubunków gwintowanych (2 szt.), przyłącze zaworu G1, przyłącze instalacji G¾, DN20, mosiądz

ALN15.202B to zestaw śrubunków podłączeniowych z mosiądzu przeznaczony do 6-drogowych zaworów kulowych regulacyjnych Siemens ACVATIX VWG41.20... Wersja ta zapewnia połączenie z gwintem zewnętrznym wg ISO 228-1 (do uszczelnień płaskich) i jest przystosowana do pracy z czynnikami o temperaturze do 90°C.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN15.202B
• Nr magazynowy: S55845-Z157
• Typ: śrubunki podłączeniowe (zestaw)
• Kompatybilność: 6-drogowe zawory kulowe regulacyjne VWG41.20..
• Materiał: mosiądz
• Gwinty (wg ISO 228-1): G 1 B (do zaworu) oraz G 3/4 B (strona instalacji)
• DN: 20
• Temperatura czynnika (dla zestawu): do 90°C
• Masa: 0,227 kg

Zastosowanie

Zestaw ALN15.202B służy do wykonania przyłącza zaworu VWG41.20.. w instalacjach, w których wymagane są gwinty rurowe cylindryczne wg ISO 228-1 oraz uszczelnienie płaskie.

Zawartość zestawu

• 2 nakrętki łączące
• 2 łączniki z gwintem wg ISO 228-1
• 2 uszczelki płaskie

Dane i wymiary

• Do zaworu: VWG41.20..
• Gwint do zaworu (ISO 228-1): G 1 B
• Gwint po stronie instalacji (ISO 228-1): G 3/4 B
• DN: 20
• C: 28 mm
• C1: 12 mm
• Masa: 0,227 kg

Podsumowanie

Siemens ALN15.202B to dedykowany, mosiężny zestaw śrubunków do zaworów VWG41.20.., ułatwiający szybkie i poprawne wykonanie przyłącza z gwintami ISO 228-1 oraz uszczelnieniem płaskim. To praktyczne wyposażenie dodatkowe, gdy w instalacji wymagane są połączenia G 1 B ↔ G 3/4 B dla DN20.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zestaw śrubunków ALN15.202B jest przeznaczony do współpracy z zaworami VWG41.20..
• Produkt jest przeznaczony do czynników o temperaturze do 90°C.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz odpowiednimi krajowymi przepisami i regulacjami bezpieczeństwa.
• Przed montażem lub pracami serwisowymi na instalacji należy wyłączyć pompę, zamknąć zawory odcinające, upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Podczas montażu należy stosować wyłącznie właściwe połączenia i uszczelnienia przewidziane dla tego modelu.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach pracy określonych przez producenta; przekroczenie dopuszczalnej temperatury czynnika może spowodować nieszczelność lub uszkodzenie instalacji.
• Zużyty produkt należy utylizować zgodnie z lokalnymi i obowiązującymi przepisami.

Pliki do pobrania:
ALN15.202B Karta katalogowa
