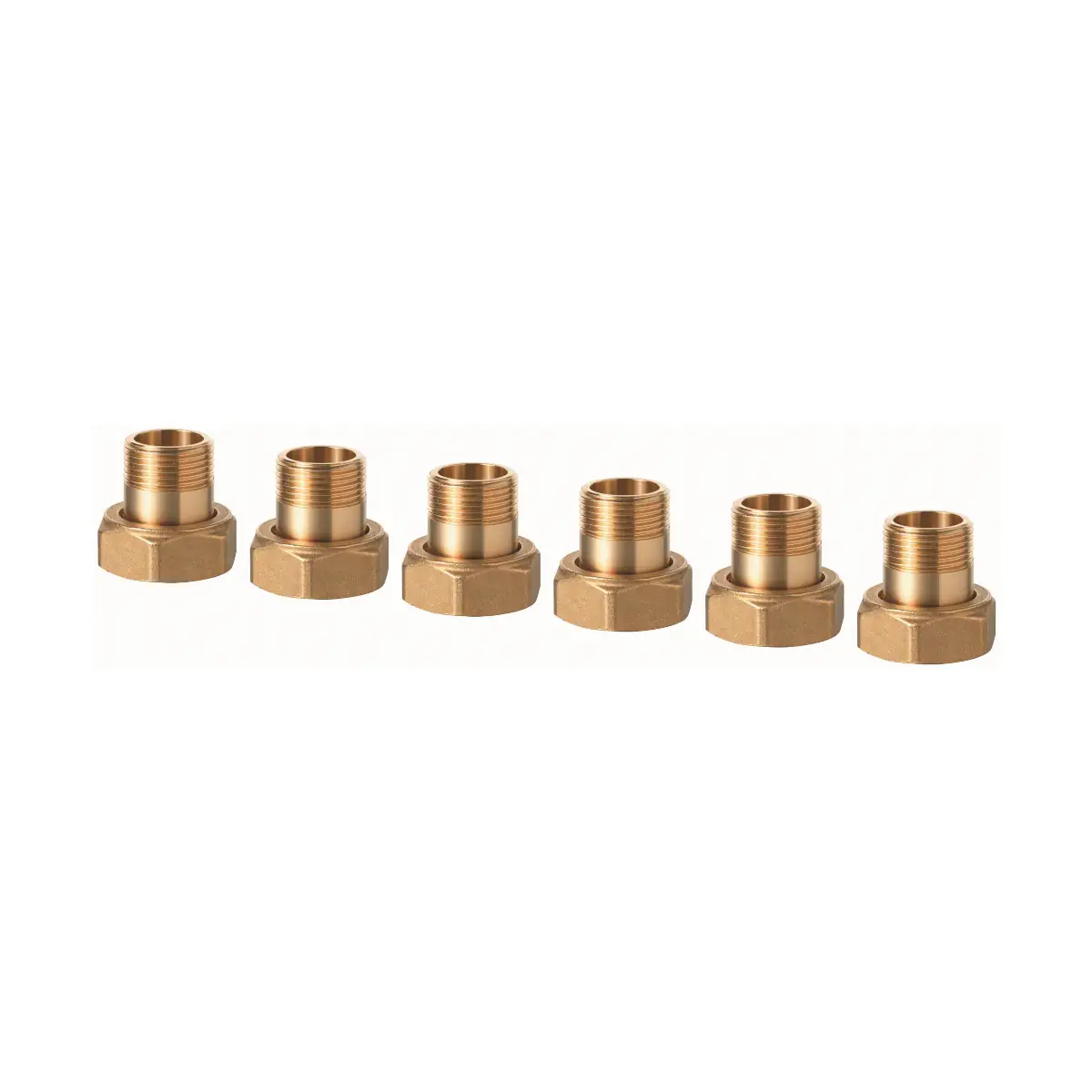

ALN15.206B Komplet śrubunków gwintowanych (6 szt.), przyłącze zaworu G1, przyłącze instalacji G3/4, mosiądz

ALN15.206B/1 to zestaw złączek (fittings set) firmy Siemens, przeznaczony do współpracy z 6-portowym zaworem PICV VWPG51.20... Zestaw wykonany jest z mosiądzu odpornego na odcynkowanie (DZR) i umożliwia realizację połączeń dzięki gwintom zewnętrznym G zgodnym z ISO 228-1.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN15.206B/1
• Typ: zestaw złączek (fittings set) do zaworów 6-port PICV
• Kompatybilność (zawór): VWPG51.20..
• Materiał: mosiądz DZR (dezincification resistant brass)
• Przyłącza: G 1" (strona zaworu) / R ¾" (strona złączki)
• Gwinty: zewnętrzne G wg ISO 228-1

Zastosowanie

Zestaw ALN15.206B/1 służy jako akcesorium przyłączeniowe do 6-portowego zaworu Siemens VWPG51.20.., umożliwiając wykonanie połączeń instalacyjnych przy doborze odpowiednich przyłączy gwintowanych.

Zawartość zestawu

Zestaw złączek wykonany z mosiądzu DZR zawiera:

• 6x nakrętka kielichowa (cap nut),
• 6x nakrętka kielichowa z tuleją i wkładką wg ISO 228-1,
• 6x uszczelka płaska (flat seal).

Dane techniczne

• Numer katalogowy (stock number): S55846-Z172
• Przyłącza (Valve / Coupling): G 1" / R ¾"
• Wymiar C: 30,5 mm
• Masa: 0,242 kg

Podsumowanie

Siemens ALN15.206B/1 to kompletny zestaw złączek z mosiądzu DZR do zaworu VWPG51.20.., zapewniający gotowe elementy przyłączeniowe (nakrętki i uszczelki) oraz zgodność gwintów z ISO 228-1 po stronie zaworu.

Pliki do pobrania:
ALN15.206B Karta katalogowa
