ALN14.155B-ALP55 Zestaw śrubunków gwintowanych (5 szt.), przyłącze zaworu G3/4, przyłącze instalacji R1/2, mosiądz, z króćcem pomiaru ciśnienia (1szt.)

ALN14.155B-ALP55 to dedykowany zestaw złączek (fittings) firmy Siemens do zaworów ACVATIX™ VWPG51.15.. (DN15) z przyłączami G ¾” (gwint zewnętrzny). Zestaw łączy w sobie standardowe przyłącza instalacyjne oraz jedno przyłącze P/T, przeznaczone do wykonywania pomiaru Δp (różnicy ciśnień) w układach ogrzewania i chłodzenia.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN14.155B-ALP55
• Stock number: S55846-Z174
• Typ akcesorium: zestaw złączek ALN..ALP.. do zaworów 6-port (VWPG51.15..)
• Materiał: mosiądz odporny na odcynkowanie DZR
• Gwinty / standard: tuleje i wkładki zgodnie z ISO 228-1
• Przyłącze po stronie zaworu: G ¾”
• Przyłącza po stronie instalacji (zestaw): R ½” (ALN) oraz G ½”A (ALP)

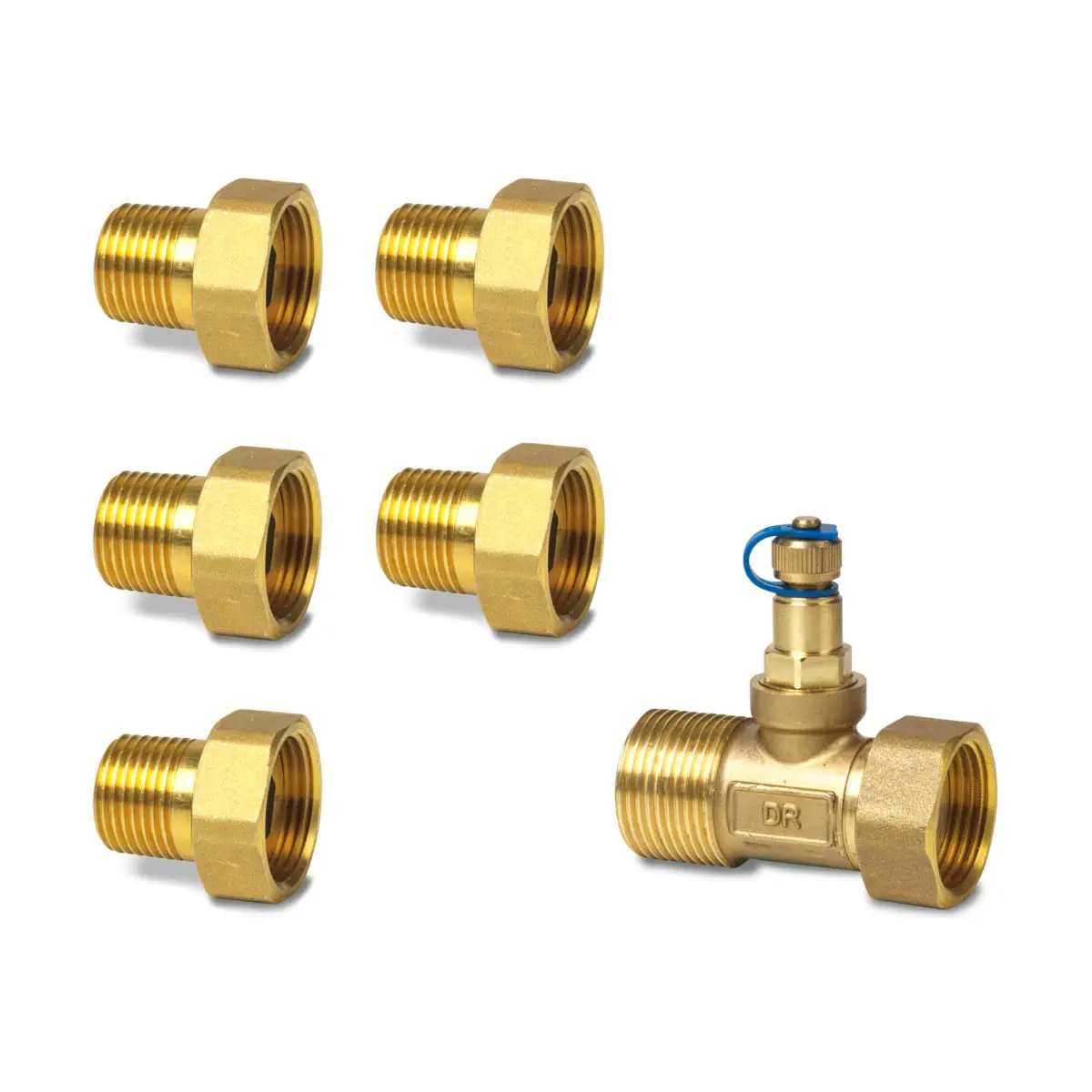

Co zawiera zestaw

• 6x nakrętka kołpakowa
• 5x nakrętka kołpakowa z tuleją i wkładką wg ISO 228-1
• 1x złączka P/T (coupling) z tuleją i wkładką wg ISO 228-1
• 6x uszczelka płaska

Zastosowanie

Zestaw ALN14.155B-ALP55 przeznaczony jest do wykonywania przyłączy zaworu VWPG51.15.. (DN15, przyłącza G ¾”). Zintegrowanie w zestawie jednej złączki P/T umożliwia realizację punktu pomiarowego Δp w instalacji (wymagane w aplikacjach pomiaru różnicy ciśnień z wykorzystaniem zaworów w wersji z portem P/T).

Podsumowanie

Siemens ALN14.155B-ALP55 (S55846-Z174) to kompletny, 6-elementowy zestaw złączek z mosiądzu DZR do zaworów VWPG51.15.., łączący standardowe przyłącza instalacyjne z jednym przyłączem P/T do pomiaru Δp. To praktyczne rozwiązanie do szybkiego i spójnego wykonania podłączeń zaworu 6-port w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zestaw przyłączeniowy ALN14.155B-ALP55 jest akcesorium przeznaczonym wyłącznie do współpracy z zaworami Siemens VWPG51.15..
• Produkt zawiera elementy przyłączeniowe z gwintami G ¾" po stronie zaworu oraz R ½" (ALN) i G ½"A (ALP) po stronie przyłącza. Montaż należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz odpowiednim doborem przyłączy.
• Zestaw wykonany jest z mosiądzu odpornego na odcynkowanie (DZR) i zawiera nakrętki, tuleje z wkładką, złącze P/T oraz uszczelki płaskie. Należy stosować wyłącznie kompletne i nieuszkodzone elementy uszczelniające dostarczone lub przewidziane przez producenta.
• Montaż i podłączenie powinny być wykonywane przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa i instalacyjnymi.
• Przed montażem, demontażem lub serwisem elementów instalacji należy wyłączyć pompę, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia przewodów.
• Nie montować ani nie rozłączać elementów zestawu w instalacji pozostającej pod ciśnieniem. Nieprzestrzeganie tej zasady może spowodować wyciek medium oraz zagrożenie dla użytkownika i instalacji.
• Zestaw należy montować wyłącznie w układach zamkniętych i tylko w konfiguracjach przewidzianych przez producenta dla współpracujących zaworów.
• Podczas montażu należy zapewnić właściwy kierunek przepływu zgodny z oznaczeniami na współpracującym zaworze. Nieprawidłowy montaż może prowadzić do nieprawidłowej pracy instalacji.
• W przypadku zastosowań z króćcem pomiarowym P/T pomiary różnicy ciśnień należy wykonywać wyłącznie za pomocą kompatybilnych akcesoriów producenta i zgodnie z dokumentacją.
• Produkt nie może być usuwany razem z odpadami komunalnymi; utylizację należy prowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów i materiałów instalacyjnych.
