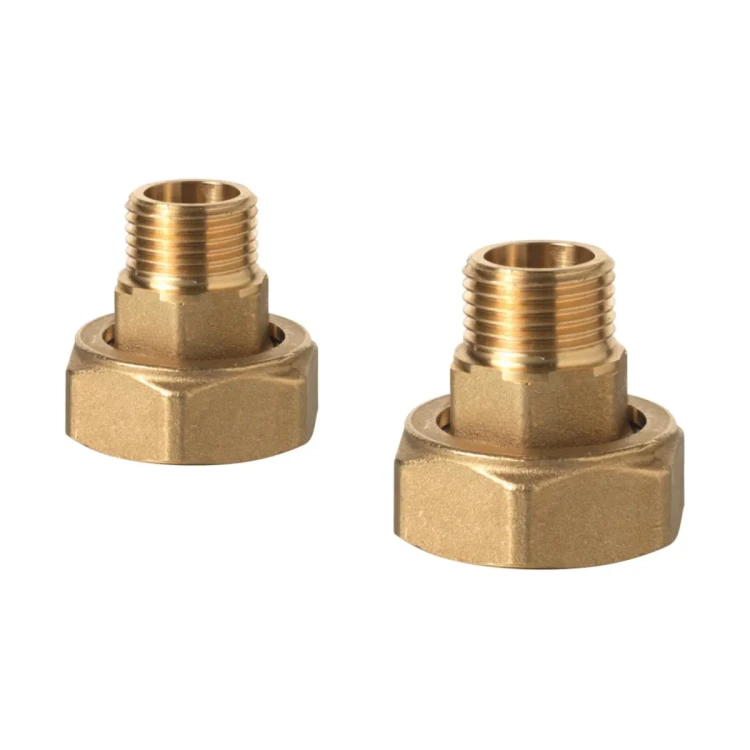

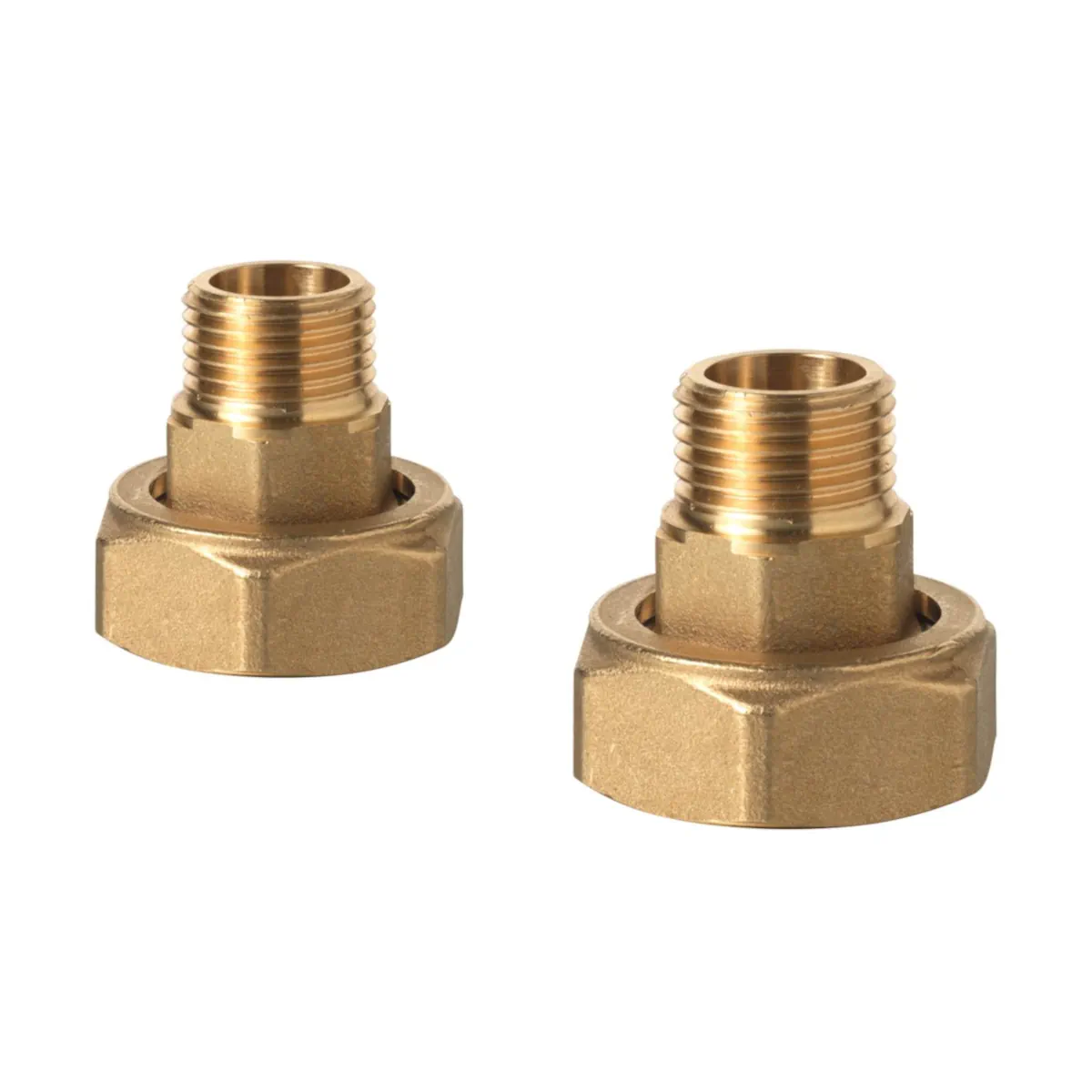

ALN14.152B Zestaw śrubunków gwintowanych (2 szt.), przyłącze zaworu G¾, przyłącze instalacji R½, DN15, mosiądz

ALN14.152B to zestaw złączek (fitting set) firmy Siemens, przeznaczony do zaworów 6-portowych ACVATIX™ VWPG51.15.. (DN15) z zewnętrznym gwintem. Zestaw wykonano z mosiądzu odpornego na odcynkowanie (DZR) i służy do realizacji połączenia G 3/4" po stronie zaworu z przyłączem R 1/2" po stronie instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN14.152B
• Typ: zestaw złączek / przyłączy do zaworów VWPG51.15..
• Materiał: mosiądz DZR (dezincification resistant brass)
• Połączenie (strona zaworu): G 3/4"
• Połączenie (strona instalacji / sprzęgło): R 1/2"
• Wymiary C: 28,5 mm
• Masa: 0,149 kg
• Numer katalogowy (stock number): S55846-Z150

Zastosowanie

Zestaw ALN14.152B jest akcesorium do zaworów VWPG51.15.. i umożliwia wykonanie przyłącza zaworu z gwintem G 3/4" do instalacji po stronie R 1/2".

Skład zestawu

• 2x nakrętka kołpakowa
• 2x nakrętka kołpakowa z tuleją i wkładką (insert) zgodnie z ISO 228-1
• 2x uszczelka płaska

Dane techniczne

• Połączenia: G 3/4" (zawór) / R 1/2" (sprzęgło)
• Wymiar C: 28,5 mm
• Masa: 0,149 kg
• Materiał: mosiądz DZR

Kompatybilność

• Zawory: Siemens VWPG51.15..

Podsumowanie

Siemens ALN14.152B to solidny zestaw złączek z mosiądzu DZR do zaworów VWPG51.15.., zapewniający przejście z G 3/4" na R 1/2" oraz komplet elementów montażowych (nakrętki i uszczelki) potrzebnych do wykonania połączenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Element przyłączeniowy do instalacji HVAC przeznaczony wyłącznie do współpracy z zaworami Siemens VWPG51.15.., zgodnie z dokumentacją producenta.
• Zestaw przyłączeniowy ALN14.152B posiada przyłącza: G 3/4" po stronie zaworu oraz R 1/2" po stronie instalacji. Montaż należy wykonywać wyłącznie do kompatybilnych elementów i zgodnie z normą połączeń wskazaną przez producenta.
• Produkt wykonany z mosiądzu odpornego na odcynkowanie (DZR). Należy stosować go wyłącznie w instalacjach i z mediami dopuszczonymi przez producenta współpracującego zaworu.
• Montaż, demontaż i serwis wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Przed rozpoczęciem montażu lub prac serwisowych należy wyłączyć pompę, odciąć instalację zaworami odcinającymi, całkowicie zredukować ciśnienie w rurociągu oraz poczekać, aż instalacja ostygnie.
• Podczas montażu należy użyć wszystkich elementów zestawu zgodnie z przeznaczeniem, w tym właściwych uszczelek płaskich. Nieprawidłowy montaż może spowodować nieszczelność lub uszkodzenie instalacji.
• Nie stosować produktu poza dopuszczalnymi parametrami pracy współpracującego urządzenia. W układzie należy przestrzegać maksymalnych parametrów ciśnienia i temperatury określonych dla kompletnego zespołu armatury.
• Po montażu należy sprawdzić szczelność połączeń i poprawność wykonania instalacji przed uruchomieniem układu.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci; małe elementy mogą stwarzać ryzyko połknięcia lub skaleczenia.
• Zużyty produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów technicznych i metalowych.

Pliki do pobrania:
ALN14.152B Karta katalogowa
