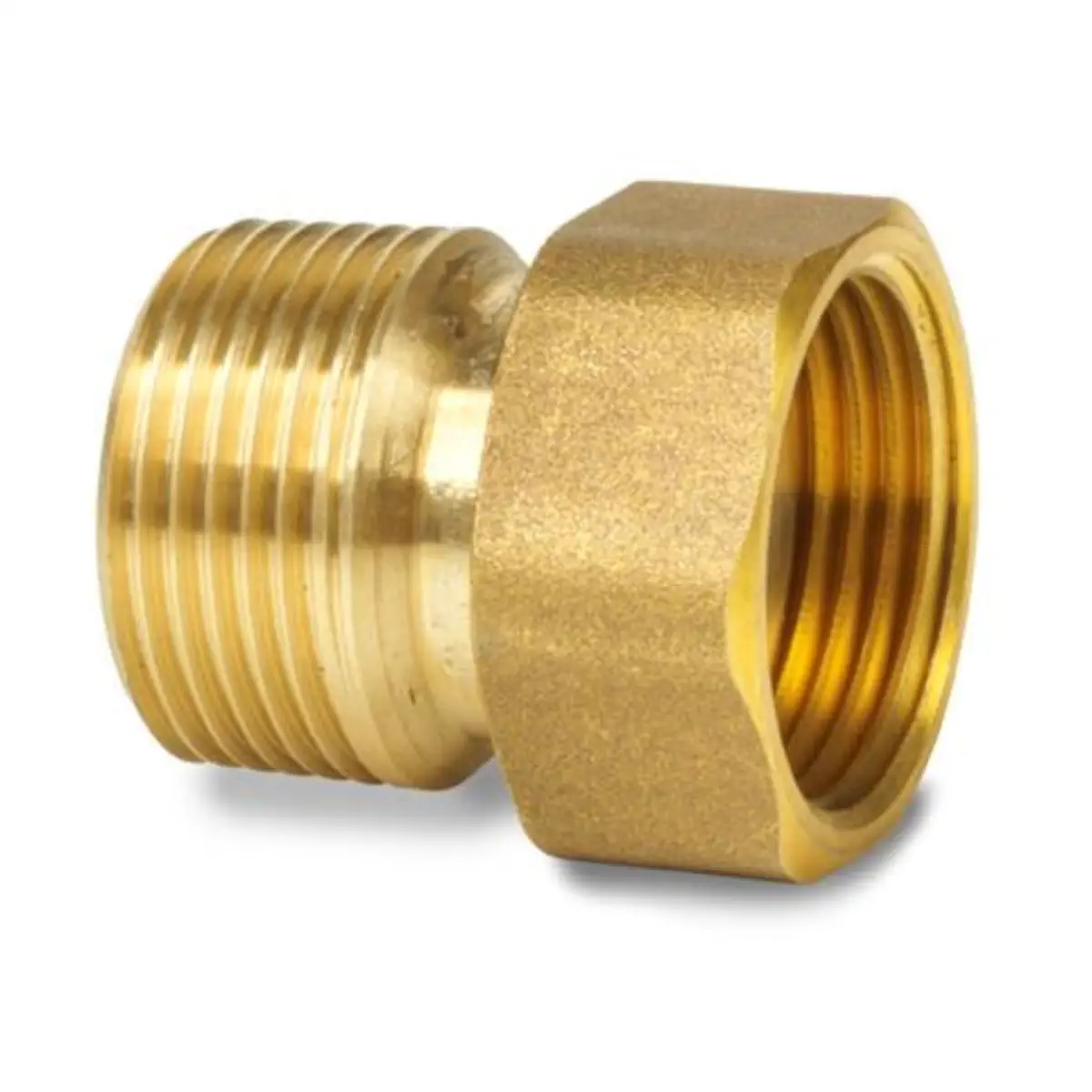

ALN14.206B Zestaw śrubunków gwintowanych (6 szt.), przyłącze zaworu G3/4, przyłącze instalacji R3/4, mosiądz

ALN14.206B to zestaw przyłączeniowy firmy Siemens, wykonany z mosiądzu odpornego na odcynkowanie (DZR), przeznaczony do realizacji połączeń z zaworami z zewnętrznym gwintem G ¾” (wg ISO 228-1). Zestaw zapewnia połączenie po stronie instalacji poprzez gwint R ¾”.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN14.206B
• Typ: zestaw złączek / fittings set
• Materiał: mosiądz DZR (dezincification resistant brass)
• Przeznaczenie: do zaworów VWPG51.15..
• Gwint po stronie zaworu: G ¾” (zewnętrzny), ISO 228-1
• Gwint po stronie przyłącza: R ¾”
• Wymiar C: 27,5 mm
• Masa: 0,180 kg
• Numer katalogowy (stock number): S55846-Z171

Zawartość zestawu

Zestaw przyłączeniowy ALN14.206B (mosiądz DZR) zawiera:

• 6x nakrętka kołpakowa,
• 6x nakrętka kołpakowa z tulejami i wkładką wg ISO 228-1,
• 6x uszczelka płaska.

Zastosowanie

ALN14.206B jest akcesorium przeznaczonym do wykonania połączeń przy zaworach Siemens VWPG51.15.., tam gdzie wymagane jest przyłącze G ¾” po stronie zaworu oraz R ¾” po stronie instalacji.

Dane techniczne

• Połączenia (zawór / przyłącze): G ¾” / R ¾”
• Norma gwintu po stronie zaworu: ISO 228-1
• Wymiar C: 27,5 mm
• Masa: 0,180 kg
• Materiał: mosiądz DZR

Podsumowanie

Siemens ALN14.206B to kompletny, 6-elementowy zestaw złączek z mosiądzu DZR, który umożliwia wykonanie połączeń dla zaworów z zewnętrznym gwintem G ¾”, zapewniając przyłącze R ¾” po stronie instalacji, wraz z wymaganymi elementami montażowymi (nakrętki i uszczelki).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zestawem przyłączeniowym ALN14.206B przeznaczonym do współpracy z zaworami Siemens VWPG51.15..
• Stosować wyłącznie zgodnie z przeznaczeniem i kompatybilnością połączeń: gwint zaworu G 3/4" oraz gwint przyłącza R 3/4".
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami i zasadami bezpieczeństwa.
• Montaż i serwis powinny być wykonywane przez wykwalifikowany personel.
• Przed montażem lub demontażem elementów instalacji należy wyłączyć pompę, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz poczekać, aż rurociągi całkowicie ostygną.
• Nie stosować produktu w sposób niezgodny z przewidzianą konfiguracją instalacji ani z niekompatybilnymi elementami połączeniowymi.
• Produkt przeznaczony do instalacji w obiegach zamkniętych, jako element systemów ogrzewania/chłodzenia zgodnie z dokumentacją współpracującego zaworu.
• Element wykonany z mosiądzu odpornego na odcynkowanie (DZR); należy chronić go przed uszkodzeniem mechanicznym podczas montażu i eksploatacji.
• W skład zestawu wchodzi 6 nakrętek kołpakowych, 6 nakrętek kołpakowych z tulejami i wkładką zgodnie z ISO 228-1 oraz 6 uszczelek płaskich; przed montażem należy sprawdzić kompletność i stan elementów uszczelniających.
• W przypadku stwierdzenia nieszczelności, uszkodzenia gwintów lub uszczelek nie używać produktu do czasu wymiany uszkodzonych elementów.

Pliki do pobrania:
ALN14.206B Karta katalogowa
