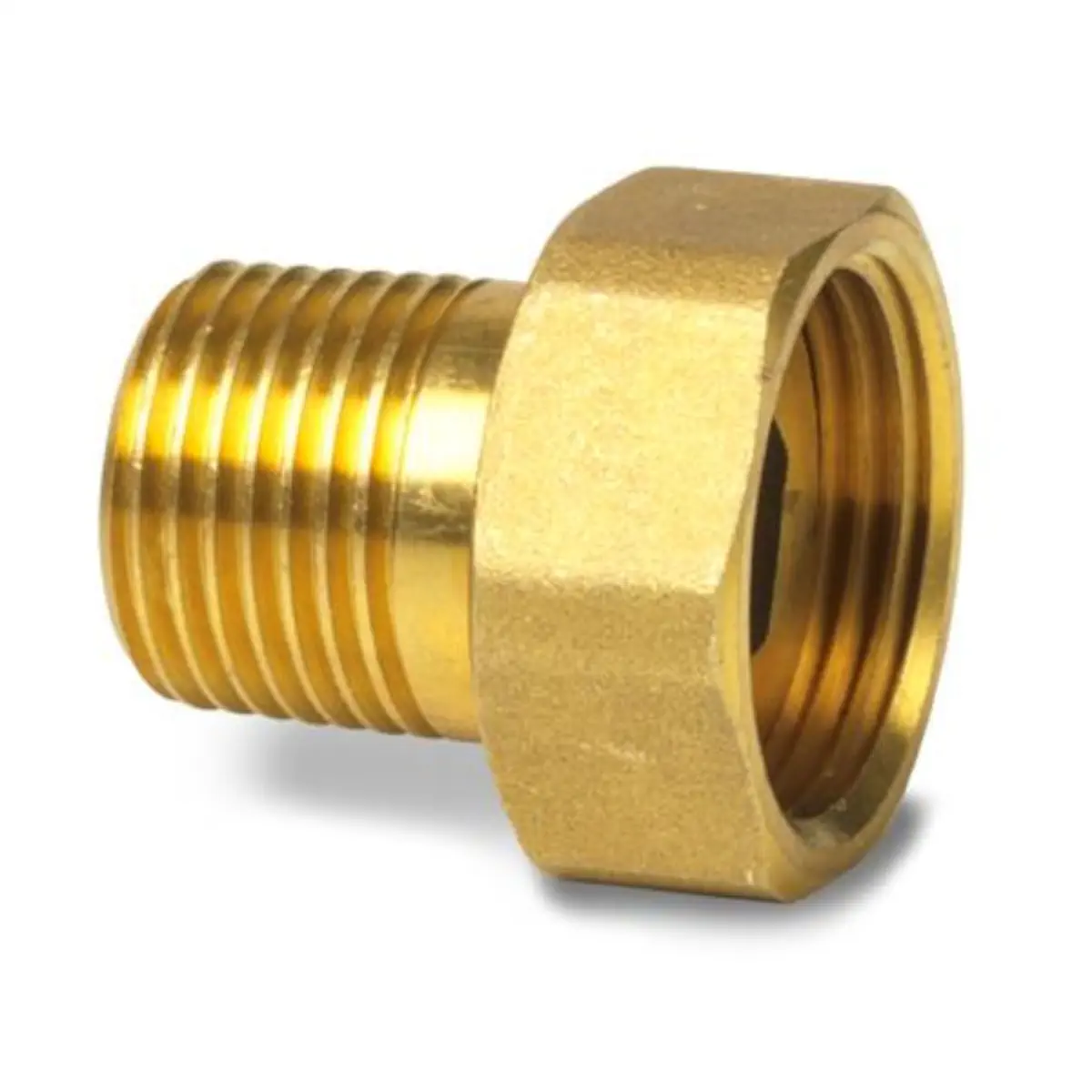

ALN14.156B Zestaw śrubunków gwintowanych (6 szt.), przyłącze zaworu G3/4, przyłącze instalacji R1/2, mosiądz

ALN14.156B to oryginalny zestaw złączek (fittings set) firmy Siemens, przeznaczony do zaworów 6-port PICV ACVATIX™ VWPG51.15.. (DN15). Wykonany z mosiądzu odpornego na odcynkowanie (DZR) i przygotowany do realizacji połączeń dzięki zastosowaniu nakrętek kielichowych oraz elementów z tulejami i wkładką zgodnie z ISO 228-1.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN14.156B
• Numer katalogowy (stock number): S55846-Z170
• Typ: zestaw złączek do zaworu 6-port PICV
• Materiał: mosiądz DZR
• Przeznaczenie: zawory VWPG51.15.. (DN15)
• Przyłącze od strony zaworu: G 3/4"
• Przyłącze od strony instalacji (coupling): R 1/2"

Zastosowanie

Zestaw ALN14.156B służy do wykonania połączeń instalacyjnych na zaworach VWPG51.15.. (DN15), umożliwiając dobór połączenia od strony instalacji w standardzie R 1/2" przy zachowaniu przyłącza zaworu G 3/4".

Zawartość zestawu

Zestaw złączek wykonany z mosiądzu DZR, składający się z:

• 6× nakrętka kielichowa (cap nut)
• 6× nakrętka kielichowa z tuleją i wkładką (z wkładką wg ISO 228-1)
• 6× uszczelka płaska (flat seal)

Dane techniczne

• Typ: ALN14.156B
• Stock number: S55846-Z170
• Połączenia: G 3/4" (zawór) / R 1/2" (coupling)
• Wymiar C: 28.5 mm
• Masa: 0.149 kg

Podsumowanie

Siemens ALN14.156B to kompletny, 6-elementowy zestaw złączek z mosiądzu DZR do zaworów VWPG51.15.. (DN15), zapewniający szczelne połączenia dzięki nakrętkom i 6 płaskim uszczelkom oraz umożliwiający przejście z przyłącza zaworu G 3/4" na przyłącze instalacyjne R 1/2".

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zestawem przyłączeniowym do zaworów Siemens VWPG51.15.., przeznaczonym do instalacji w układach HVAC zgodnie z dokumentacją producenta.
• Montaż i podłączenie należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz właściwymi przepisami krajowymi i bezpieczeństwa.
• Przed montażem, demontażem lub pracami serwisowymi należy wyłączyć pompę, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz poczekać, aż rurociągi całkowicie ostygną.
• Stosować wyłącznie zgodnie z przeznaczeniem i kompatybilnością połączeń: ALN14.156B jest przeznaczony do zaworów VWPG51.15.. z przyłączem G 3/4" oraz połączeniem R 1/2".
• Podczas montażu należy stosować wszystkie elementy zestawu zgodnie z dokumentacją producenta, w tym nakrętki i uszczelki płaskie, aby zapewnić prawidłową szczelność połączenia.
• Nieprawidłowy montaż lub zastosowanie niezgodne z dokumentacją może spowodować nieszczelność instalacji, uszkodzenie elementów systemu lub nieprawidłową pracę układu.
• Produkt przeznaczony do współpracy w obiegach zamkniętych, zgodnie z wymaganiami systemu, w którym jest instalowany.
• Element wykonany z mosiądzu odpornego na odcynkowanie (DZR); należy stosować wyłącznie z mediami i warunkami pracy dopuszczonymi dla współpracującego zaworu i całej instalacji.
• Dla armatury tego typu dokumentacja wskazuje brak oznaczenia CE na podstawie art. 4 ust. 3 dyrektywy 2014/68/UE (ogólnie uznana dobra praktyka inżynierska).

Pliki do pobrania:
ALN14.156B Karta katalogowa
