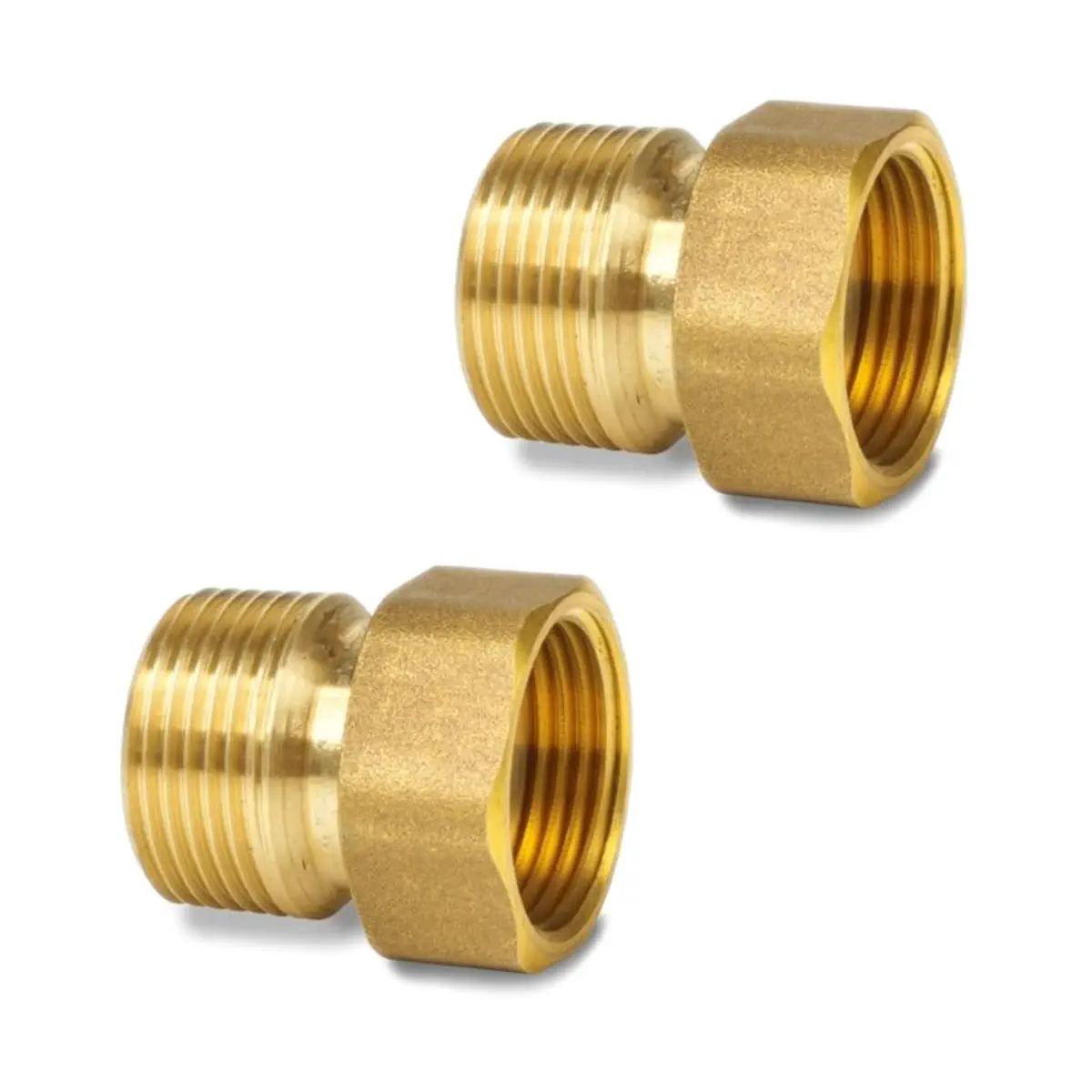

ALN15.252B Zestaw śrubunków gwintowanych (2 szt.), przyłącze zaworu G1, przyłącze instalacji R1, DN20, mosiądz

ALN15.252B to zestaw przyłączeniowy (fitting set) firmy Siemens, przeznaczony do współpracy z 6-portowym zaworem PICV ACVATIX™ VWPG51.20... Zestaw wykonano z mosiądzu odpornego na odcynkowanie (DZR) i umożliwia realizację połączenia G 1” (strona zaworu) na R 1” (strona instalacji).

Najważniejsze cechy

• Producent: Siemens
• Model: ALN15.252B
• Typ: zestaw przyłączeniowy (fittings) do zaworów
• Kompatybilność (zawór): VWPG51.20..
• Przyłącza: G 1” (zawór) / R 1” (instalacja)
• Materiał: mosiądz DZR (dezincification resistant brass)
• Zawartość zestawu: 2x nakrętka kołpakowa, 2x nakrętka kołpakowa z tulejami i wkładką wg ISO 228-1, 2x uszczelka płaska

Zastosowanie

Zestaw ALN15.252B służy do wykonania połączeń rurowych dla zaworów VWPG51.20.., gdy wymagane jest zestawienie przyłącza zaworu G 1” ze stroną instalacji R 1”.

Skład zestawu

• 2x nakrętka kołpakowa
• 2x nakrętka kołpakowa z tulejami i wkładką wg ISO 228-1
• 2x uszczelka płaska

Dane techniczne

• Typ: ALN15.252B
• Nr katalogowy (stock number): S55846-Z153
• Dedykowany zawór: VWPG51.20..
• Przyłącze od strony zaworu: G 1”
• Przyłącze od strony instalacji: R 1”
• Wymiar C: 42,5 mm
• Masa: 0,296 kg

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem osprzętu instalacyjnego przeznaczonym do współpracy wyłącznie z zaworami VWPG51.20..
• Zestaw przyłączeniowy ALN15.252B posiada połączenia G 1" / R 1" i jest wykonany z mosiądzu odpornego na odcynkowanie (DZR).
• W skład zestawu wchodzą: 2 nakrętki kołpakowe, 2 nakrętki kołpakowe z tulejami i wkładką zgodnie z ISO 228-1 oraz 2 uszczelki płaskie.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz z zachowaniem zgodności przyłączy z przewidzianym modelem zaworu.
• Podczas prac montażowych i serwisowych elementów współpracujących należy wyłączyć pompę i zasilanie robocze instalacji, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz poczekać, aż przewody całkowicie ostygną.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie właściwych przepisów bezpieczeństwa może prowadzić do obrażeń ciała i szkód materialnych.
• Produkt należy stosować wyłącznie w przewidzianym zastosowaniu i w połączeniu z kompatybilnymi elementami systemu wskazanymi przez producenta.
• Dla osprzętu ciśnieniowego tego typu, przy iloczynie PS × DN < 1000, nie jest wymagane specjalne badanie i element nie posiada oznakowania CE zgodnie z art. 4 ust. 3 dyrektywy 2014/68/UE.
