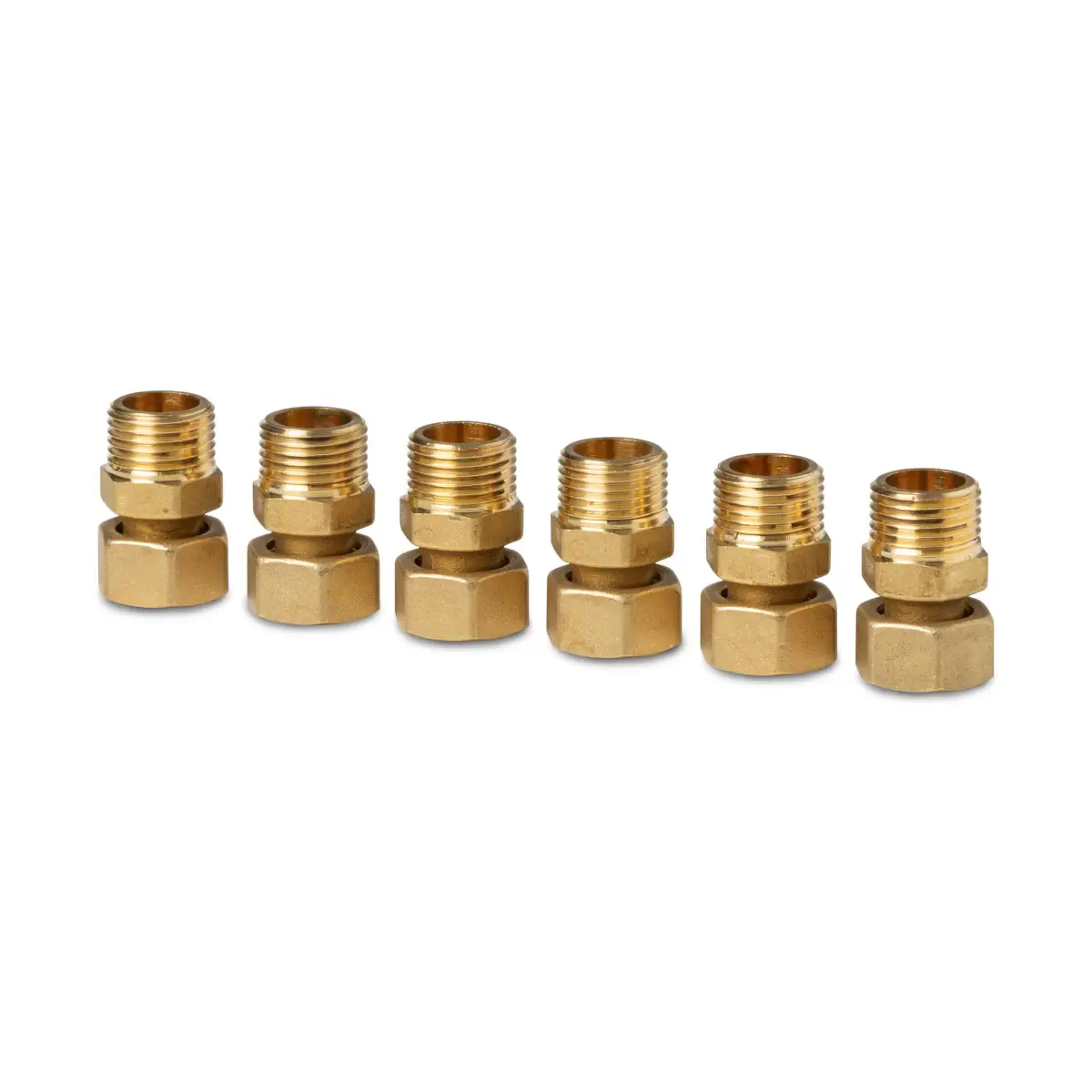

ALN13.156B Komplet śrubunków gwintowanych (6 szt.), przyłącze zaworu G1/2, przyłącze instalacji G1/2B, DN15, mosiądz

ALN13.156B to zestaw złączek (fittings) firmy Siemens przeznaczony do 6-portowego kompaktowego zaworu kulowego ACVATIX™ VWG42.10... Zestaw wykonany jest z mosiądzu i umożliwia realizację połączeń z gwintem zewnętrznym zgodnym z ISO 228-1. Przeznaczony do instalacji z medium o temperaturze do 90 °C.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN13.156B
• Numer katalogowy (stock no.): S55846-Z156
• Typ akcesorium: zestaw złączek z gwintem zewnętrznym
• Kompatybilność: VWG42.10.. (6-port compact control ball valve)
• Standard gwintu: ISO 228-1
• Materiał: mosiądz
• Dopuszczalna temperatura medium: do 90 °C

Zawartość zestawu

• 6x nakrętki kołpakowe (cap nuts)
• 6x nakrętki kołpakowe z tulejami i wkładką (sleeves and insert) wg ISO 228-1
• 6x uszczelki płaskie (flat seals)

Dane przyłączeniowe (wg tabeli złączek)

• Zawór: VWG42.10..
• Gwint: G ½ B (ISO 228-1)
• DN: 15
• Wymiar C: 37,5 mm
• Wymiar C1: 18,5 mm
• Masa: 0,387 kg

Podsumowanie

Siemens ALN13.156B to kompletny, mosiężny zestaw złączek do zaworu VWG42.10.., zawierający nakrętki i uszczelnienia, przeznaczony do wykonania połączeń z gwintem zewnętrznym ISO 228-1 w instalacjach z medium o temperaturze do 90 °C.

Pliki do pobrania:
ALN13.156B Karta katalogowa
