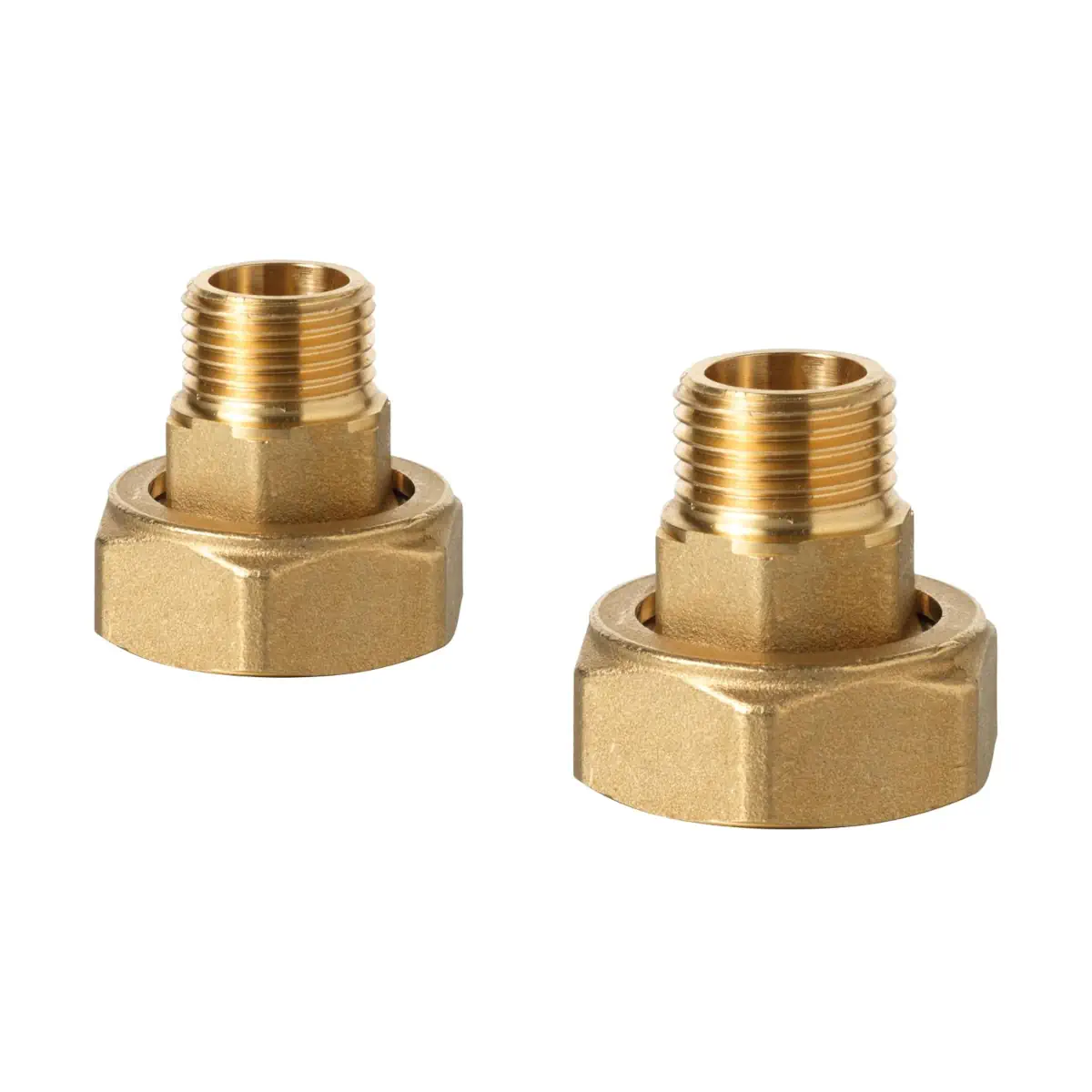

ALN15.202B/1 Zestaw śrubunków gwintowanych (2 szt.), przyłącze zaworu G1, przyłącze instalacji R¾, DN20, mosiądz

ALN15.202B/1 to zestaw przyłączy (fittings set) firmy Siemens, przeznaczony do współpracy z zaworami 6-portowymi ACVATIX™ VWPG51.20... Umożliwia wykonanie połączenia dla zaworu z gwintem zewnętrznym G 1" z przyłączem R 3/4". Zestaw wykonany jest z mosiądzu odpornego na odcynkowanie (DZR) i zawiera elementy uszczelniające.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN15.202B/1
• Typ: zestaw przyłączy (fittings set)
• Dedykowane zawory: VWPG51.20..
• Materiał: mosiądz DZR (dezincification resistant brass)
• Gwint po stronie zaworu: G 1"
• Gwint po stronie przyłącza: R 3/4"
• Elementy gwintowane wg: ISO 228-1 (tuleje i wkład)
• Wymiar C: 30,5 mm
• Masa: 0,242 kg

Zastosowanie

Zestaw ALN15.202B/1 stosuje się jako komplet przyłączy do zaworów VWPG51.20.., gdy wymagane jest połączenie z przyłączem R 3/4", przy zachowaniu strony zaworu z gwintem zewnętrznym G 1".

Zawartość zestawu

• 2x nakrętka
• 2x nakrętka z tuleją i wkładem wg ISO 228-1
• 2x uszczelka płaska

Dane katalogowe

• Numer katalogowy (stock number): S55846-Z152
• Przyłącza: G 1" (strona zaworu) / R 3/4" (strona przyłącza)
• Dedykowany typ zaworu: VWPG51.20..
• Wymiar C: 30,5 mm
• Masa: 0,242 kg

Podsumowanie

Siemens ALN15.202B/1 to solidny zestaw przyłączy z mosiądzu DZR do zaworów VWPG51.20.., umożliwiający wykonanie połączenia G 1" → R 3/4". Komplet zawiera nakrętki, elementy z tulejami i wkładem wg ISO 228-1 oraz uszczelki płaskie, co ułatwia poprawny montaż i uszczelnienie połączenia.
