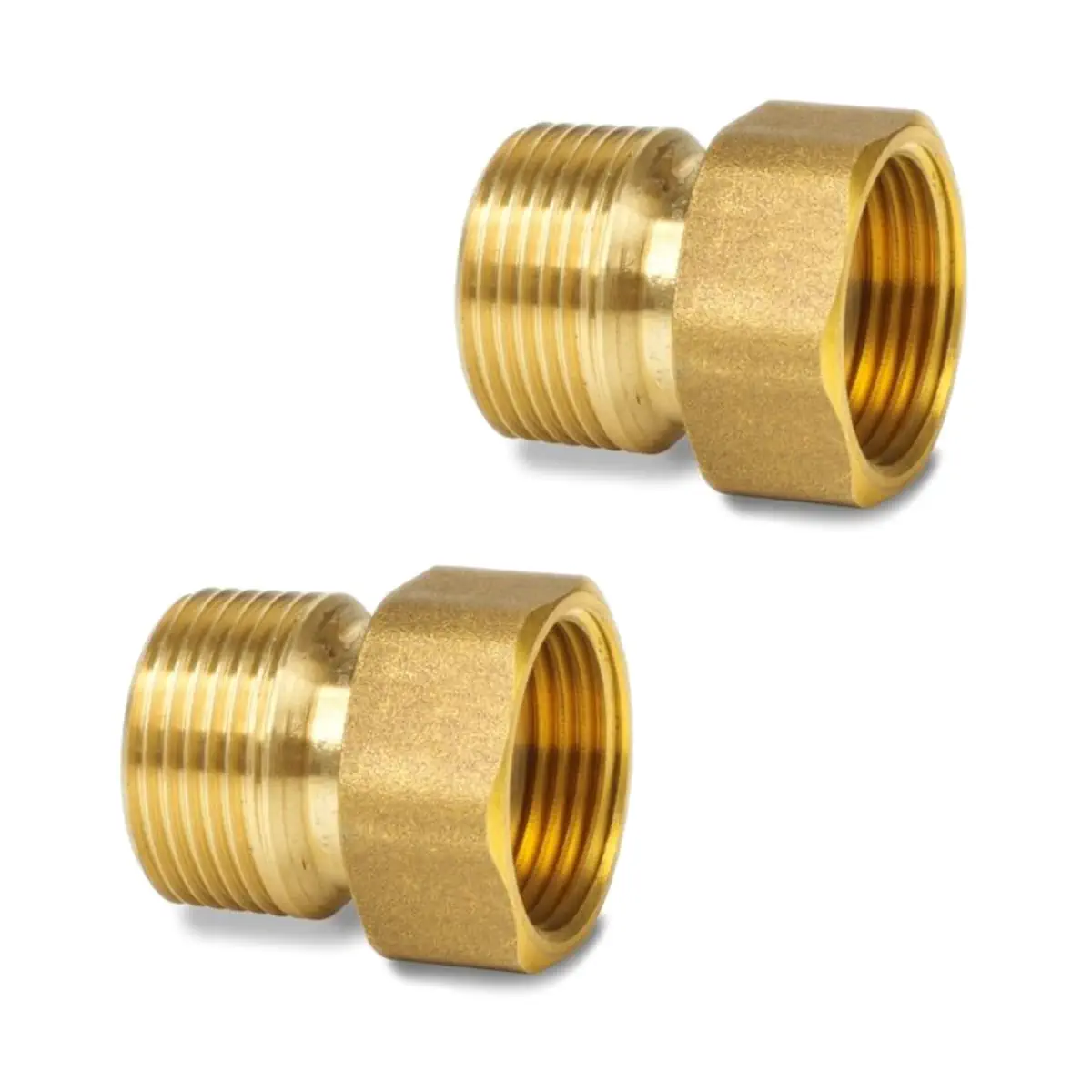

ALN14.202B Zestaw śrubunków gwintowanych (2 szt.), przyłącze zaworu G¾, przyłącze instalacji R¾, DN15, mosiądz

ALN14.202B to zestaw złączek (fitting set) firmy Siemens, wykonany z mosiądzu odpornego na odcynkowanie (DZR), przeznaczony do zaworów z serii ACVATIX™ VWPG51.15... Zestaw umożliwia realizację połączeń dzięki gwintom zgodnym z ISO 228-1 i jest dedykowany do zaworów z zewnętrznym gwintem G 3/4".

Najważniejsze cechy

• Producent: Siemens
• Model: ALN14.202B
• Typ: zestaw złączek (fittings) do zaworów
• Materiał: mosiądz DZR (dezincification resistant brass)
• Przeznaczenie: zawory VWPG51.15..
• Przyłącza: G 3/4" (strona zaworu) / R 3/4" (strona przyłącza)
• Zgodność gwintów: ISO 228-1

Zastosowanie i kompatybilność

Zestaw ALN14.202B jest akcesorium montażowym do zaworów 6-port pressure independent control ball valve (PICV) VWPG51.15.. (DN15) z zewnętrznym gwintem G. Ułatwia wykonanie połączenia zaworu z instalacją, zachowując kompatybilność z gwintami według ISO 228-1.

Zawartość zestawu

• 2x cap nuts
• 2x cap nuts with sleeves and insert per ISO 228-1
• 2x flat seals

Dane techniczne

• Stock number: S55846-Z151
• Połączenie (zawór): G 3/4"
• Połączenie (przyłącze): R 3/4"
• Wymiar C: 27.5 mm
• Masa: 0.180 kg

Podsumowanie

Siemens ALN14.202B to solidny zestaw złączek z mosiądzu DZR, przeznaczony do zaworów VWPG51.15... Przyłącza G 3/4" / R 3/4" oraz elementy zestawu zgodne z ISO 228-1 pozwalają na wygodne i pewne wykonanie połączenia w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: ALN14.202B – komplet przyłączeniowy do zaworów VWPG51.15.., połączenia G 3/4" x R 3/4".
• Element wykonany z mosiądzu odpornego na odcynkowanie (DZR).
• Zestaw zawiera: 2 nakrętki kołpakowe, 2 nakrętki kołpakowe z tulejami i wkładką zgodnie z ISO 228-1 oraz 2 uszczelki płaskie.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i tylko z kompatybilnymi zaworami serii VWPG51.15..
• Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz z zachowaniem właściwych parametrów przyłączy.
• Podczas prac montażowych i serwisowych należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie przepisów może prowadzić do obrażeń ciała i szkód materialnych.
• Przed montażem lub demontażem elementów instalacji należy wyłączyć pompę i odłączyć zasilanie układu, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia rur.
• Produkt należy montować wyłącznie w instalacjach zamkniętych, zgodnie z wymaganiami całego układu, do którego jest przeznaczony.
• Należy stosować wyłącznie w dopuszczalnych warunkach pracy układu: ciśnienie robocze do 400 kPa (4 bar), medium: woda lodowa, gorąca woda lub woda z dodatkiem środka przeciwzamarzaniowego maks. 50% glikolu, temperatura medium 0…90°C.
• Dla osprzętu ciśnieniowego w zakresie określonym przez producenta (PS x DN < 1000) produkt nie podlega oznakowaniu CE zgodnie z art. 4 ust. 3 dyrektywy 2014/68/UE.

Pliki do pobrania:
ALN14.202B Karta katalogowa
