ALN15.205B/1-ALP57 Zestaw śrubunków gwintowanych (5 szt.), przyłącze zaworu G1, przyłącze instalacji R3/4, mosiądz, z króćcem pomiaru ciśnienia (1 szt.)

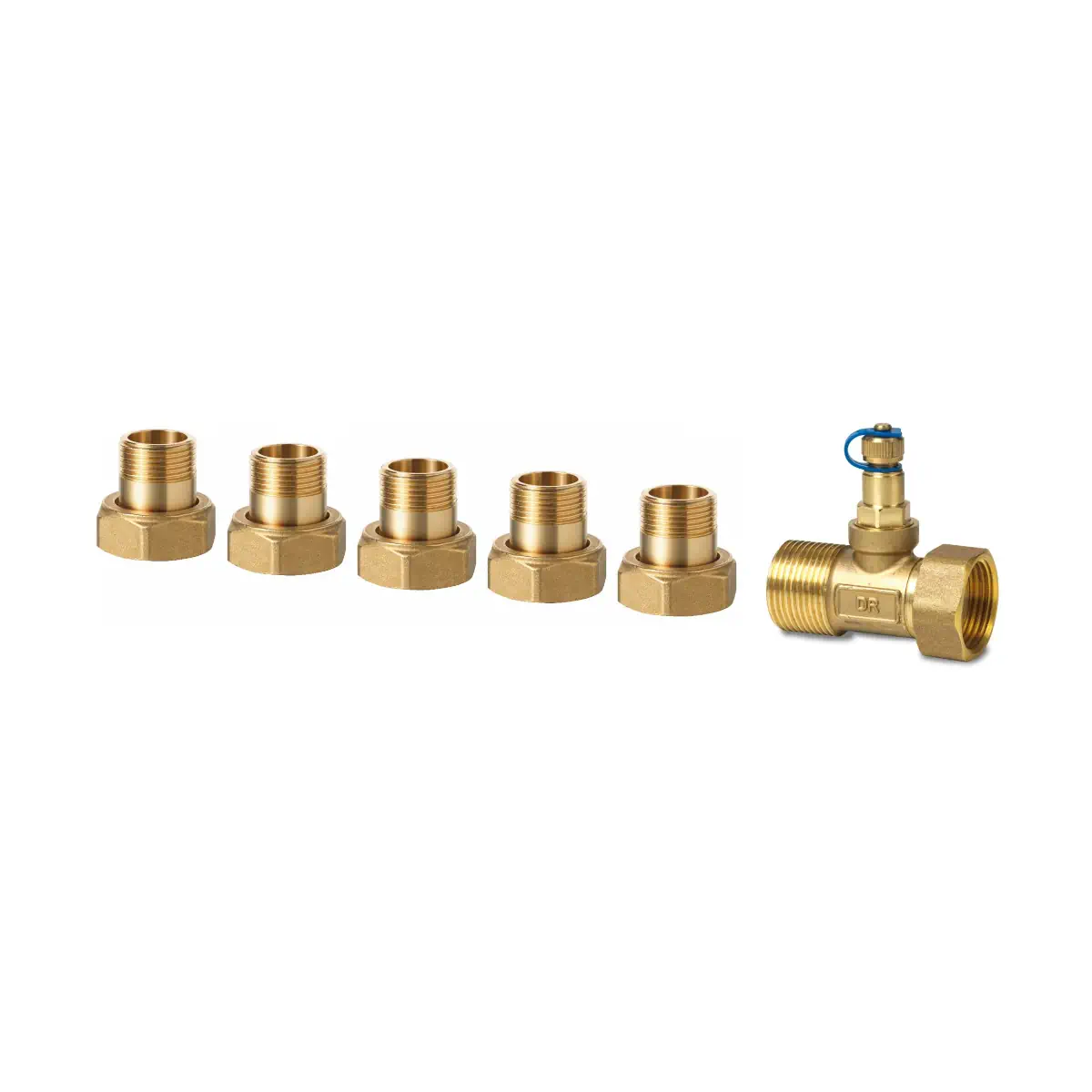

ALN15.205B/1-ALP57 to dedykowany zestaw przyłączy (fittings) firmy Siemens do zaworów 6-portowych PICV serii VWPG51.. (warianty z przyłączem zaworu G 1”). Zestaw łączy w sobie komplet standardowych nakrętek/łączników dla zaworu oraz jedno przyłącze P/T, umożliwiające wykonanie pomiaru różnicy ciśnień (Δp) po zastosowaniu zaworu z portem P/T.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN15.205B/1-ALP57
• Numer katalogowy (stock number): S55846-Z176
• Typ: zestaw przyłączy ALN..ALP.. (z jednym przyłączem P/T)
• Materiał: mosiądz odporny na odcynkowanie DZR
• Norma gwintów/wykonanie: tuleje i wkładki wg ISO 228-1

Zastosowanie

Zestaw ALN15.205B/1-ALP57 służy do wykonania przyłączy na zaworze 6-portowym PICV z gwintami zewnętrznymi zaworu G 1” oraz do przygotowania jednego punktu przyłączeniowego pod pomiar Δp (P/T).

Połączenia (gwinty)

• Strona zaworu: G 1”
• Przyłącza typu ALN (standardowe): R 3/4”
• Przyłącze typu ALP (P/T): G 3/4” A

Skład zestawu

Zestaw przyłączy ALN..ALP.. (DZR brass) składa się z:

• 6x nakrętka kołpakowa,
• 5x nakrętka kołpakowa z tuleją i wkładką wg ISO 228-1,
• 1x złączka P/T z tuleją i wkładką wg ISO 228-1,
• 6x uszczelka płaska.

Uwagi dot. pomiaru Δp

• Do pomiaru różnicy ciśnień (Δp) wymagany jest zawór w wersji z portem P/T oraz zastosowanie złączki P/T z serii ALP.. — w tym zestawie wbudowana jako ALP57.

Podsumowanie

Siemens ALN15.205B/1-ALP57 (S55846-Z176) to kompletny zestaw przyłączy z mosiądzu DZR dla zaworów z przyłączem G 1”, łączący standardowe przyłącza instalacyjne (R 3/4”) z jednym przyłączem P/T (G 3/4” A) do zastosowań wymagających weryfikacji Δp.

Pliki do pobrania:
ALN15.205B/1-ALP57 Karta katalogowa
