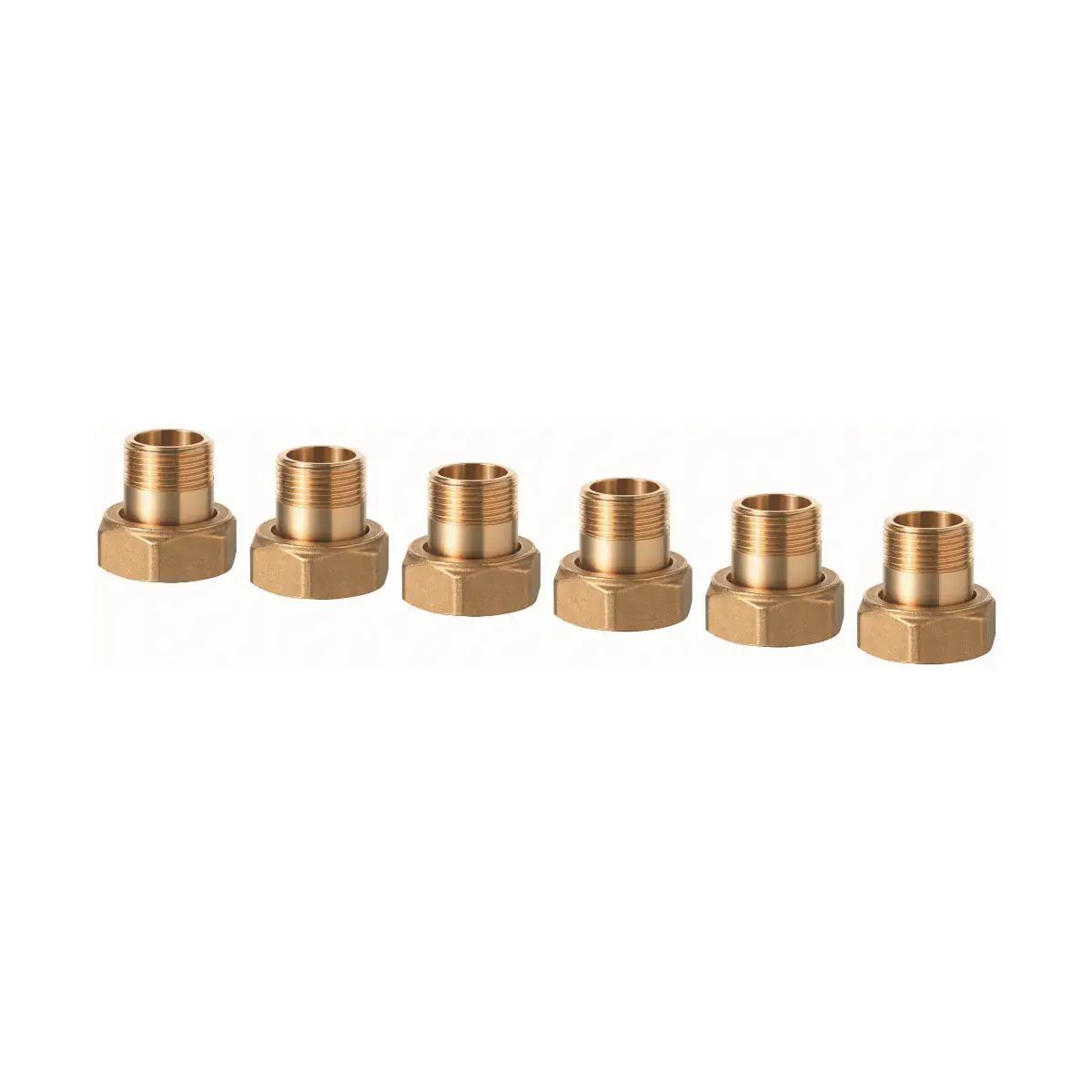

ALN15.206B/1 Zestaw śrubunków gwintowanych (6 szt.), przyłącze zaworu G1, przyłącze instalacji R3/4, mosiądz

ALN15.206B/1 to zestaw złączek (fittings) firmy Siemens, wykonany z mosiądzu odpornego na odcynkowanie (DZR), przeznaczony jako akcesorium montażowe do 6-portowych zaworów PICV ACVATIX™ VWPG51.20... Zestaw umożliwia wykonanie połączenia z zaworem o gwincie G 1" po stronie zaworu oraz przyłączem R ¾" po stronie instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN15.206B/1
• Typ: zestaw złączek (fittings set) do zaworów
• Numer katalogowy (Stock number): S55846-Z172
• Kompatybilność (valve type): VWPG51.20..
• Materiał: mosiądz DZR (dezincification resistant brass)
• Połączenia: zawór G 1" / przyłącze R ¾"
• Zawartość zestawu: 6x nakrętka, 6x nakrętka z tuleją i wkładką, 6x uszczelka płaska

Zastosowanie

Zestaw ALN15.206B/1 służy do wykonania przyłączy montażowych zaworu VWPG51.20.. w instalacji, zapewniając dopasowanie gwintów po stronie zaworu i po stronie połączenia z rurociągiem.

Zawartość zestawu

• 6x nakrętka (cap nut)
• 6x nakrętka z tuleją i wkładką (z wkładką wg ISO 228-1)
• 6x uszczelka płaska (flat seal)

Dane techniczne

• Połączenia (Valve / Coupling): G 1" / R ¾"
• Wymiar C: 30,5 mm
• Masa: 0,242 kg
• Materiał: mosiądz DZR

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt ALN15.206B/1 jest zestawem przyłączy do zaworów VWPG51.20.., przeznaczonym wyłącznie do współpracy z kompatybilnymi modelami wskazanymi w dokumentacji producenta.
• Zestaw wykonany jest z mosiądzu odpornego na odcynkowanie (DZR) i składa się z 6 nakrętek, 6 nakrętek ze złączkami i wkładkami oraz 6 uszczelek płaskich.
• Połączenia należy wykonywać zgodnie z dokumentacją producenta oraz odpowiednimi normami przyłączeniowymi. Przyłącze zaworu: G 1", przyłącze instalacyjne: R 3/4".
• Montaż i podłączenie powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z krajowymi przepisami bezpieczeństwa oraz wymaganiami instalacyjnymi producenta.
• Przed montażem, demontażem lub serwisem elementów instalacji należy wyłączyć pompę, odłączyć zasilanie współpracujących urządzeń, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia rur.
• Produkt należy stosować wyłącznie w zamkniętych obiegach instalacyjnych, zgodnie z przeznaczeniem systemu, do którego został przewidziany przez producenta.
• Nie stosować produktu poza przewidzianym zakresem kompatybilności ani z niezatwierdzonymi elementami innych systemów, jeśli nie zostały wskazane w dokumentacji producenta.
• Podczas montażu należy zapewnić szczelność wszystkich połączeń oraz użyć wszystkich elementów zestawu zgodnie z instrukcją producenta.
• Dla produktów armaturowych, dla których wartość PS x DN < 1000, dokumentacja wskazuje brak wymogu specjalnych badań oraz brak oznakowania CE zgodnie z art. 4 ust. 3 dyrektywy 2014/68/UE.

Pliki do pobrania:
ALN15.206B/1 Karta katalogowa
