ALN15.255B-ALP58 Zestaw śrubunków gwintowanych (5 szt.), przyłącze zaworu G1, przyłącze instalacji R1, mosiądz, z króćcem pomiaru ciśnienia (1 szt.)

ALN15.255B-ALP58 to oryginalny zestaw przyłączeniowy Siemens (ACVATIX™) wykonany z mosiądzu odpornego na odcynkowanie (DZR), przeznaczony do zaworów 6-portowych PICV VWPG51.20.. (DN20, przyłącze G 1"). Zestaw łączy komplet złączek ALN do wykonania przyłączy oraz jedną złączkę P/T ALP58 do realizacji przyłącza pomiarowego (P/T) w aplikacjach wymagających pomiaru różnicy ciśnień Δp.

Najważniejsze cechy

• Producent: Siemens
• Model: ALN15.255B-ALP58
• Stock number: S55846-Z177
• Typ: zestaw złączek (ALN + ALP) do zaworów VWPG51..
• Materiał: mosiądz DZR
• Przyłącze po stronie zaworu: G 1"
• Przyłącze po stronie instalacji: R 1" (część ALN) oraz G 1"A (część ALP)
• Przeznaczenie: wykonanie połączeń oraz przygotowanie jednego przyłącza P/T pod pomiar Δp (zależnie od wersji zaworu z portem P/T)

Zastosowanie

Zestaw ALN15.255B-ALP58 stosuje się jako osprzęt przyłączeniowy do zaworów Siemens VWPG51.20.. (DN20, G 1") w instalacjach ogrzewania i chłodzenia (HVAC). W przypadku pomiaru różnicy ciśnień Δp wymagane jest zastosowanie zaworu w wersji z portami P/T (warianty VWPG51..Q) oraz odpowiednich akcesoriów pomiarowych.

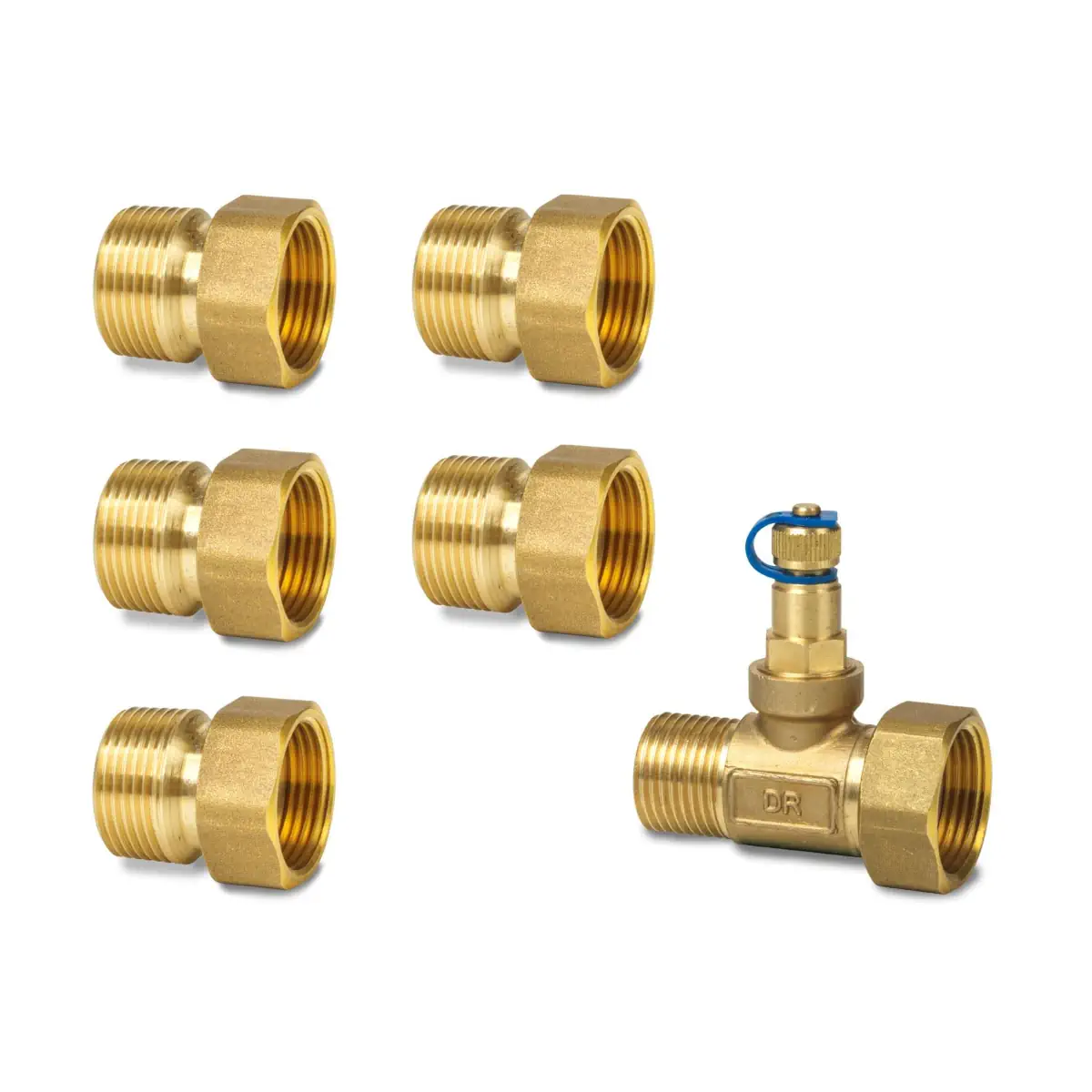

Zawartość zestawu

Zestaw złączek (mosiądz DZR) składa się z:

• 6x nakrętka kołpakowa,
• 5x nakrętka kołpakowa z tulejami i wkładką wg ISO 228-1,
• 1x złączka P/T z tulejami i wkładką wg ISO 228-1,
• 6x uszczelka płaska.

Kompatybilność przyłączeniowa

• Strona zaworu: G 1"
• Strona instalacji (ALN): R 1"
• Strona instalacji (ALP): G 1"A
• Zawory docelowe: VWPG51.20.. (DN20, G 1")

Podsumowanie

Siemens ALN15.255B-ALP58 (S55846-Z177) to kompletny zestaw przyłączeniowy z mosiądzu DZR dla zaworów VWPG51.20.., który ułatwia wykonanie połączeń gwintowanych oraz zapewnia jedno przyłącze P/T poprzez dołączoną złączkę ALP58.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zestawem przyłączy ALN15.255B-ALP58 przeznaczonym do współpracy z zaworami VWPG51.20..; stosować wyłącznie zgodnie z dokumentacją producenta i z kompatybilnymi elementami instalacji.
• Zestaw wykonany jest z mosiądzu odpornego na odcynkowanie (DZR) i zawiera element pomiarowy P/T oraz uszczelnienia płaskie; montaż należy wykonywać z użyciem wszystkich przewidzianych elementów uszczelniających.
• Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Przed montażem, demontażem lub serwisem należy wyłączyć pompę, odłączyć zasilanie współpracujących urządzeń, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia rur.
• Nie montować ani nie serwisować produktu w instalacji znajdującej się pod ciśnieniem. Nieprzestrzeganie tej zasady może spowodować obrażenia ciała oraz uszkodzenie instalacji.
• Produkt należy montować wyłącznie z zachowaniem właściwych połączeń gwintowanych dla tego modelu: od strony zaworu G 1", od strony przyłącza R 1" (ALN) oraz G 1"A (ALP), zgodnie z dokumentacją producenta.
• Przed instalacją należy przeprowadzić kontrolę działania współpracującego urządzenia zgodnie z dokumentacją producenta.
• Podczas prac serwisowych nie należy demontować elementów konstrukcyjnych zaworu współpracującego, takich jak grzyb, trzpień czy membrana, jeśli dokumentacja producenta tego nie przewiduje.
• Do pomiarów różnicy ciśnień stosować wyłącznie przewidziane przez producenta elementy P/T i nie przekraczać parametrów roboczych urządzeń pomiarowych. W dokumentacji wskazano, że różnica ciśnień powyżej 1000 kPa może uszkodzić czujnik manometru ALE10.
• W przypadku stwierdzenia nieszczelności instalacji lub uszkodzenia elementów przyłączeniowych należy przerwać eksploatację i wymienić uszkodzone części zgodnie z dokumentacją producenta.
• Produkt należy stosować wyłącznie w instalacjach przeznaczonych do mediów dopuszczonych dla współpracującego zaworu: woda lodowa, gorąca woda oraz woda z dodatkiem środka przeciwzamarzaniowego do maks. 50% glikolu.

Pliki do pobrania:
ALN15.255B-ALP58 Karta katalogowa
