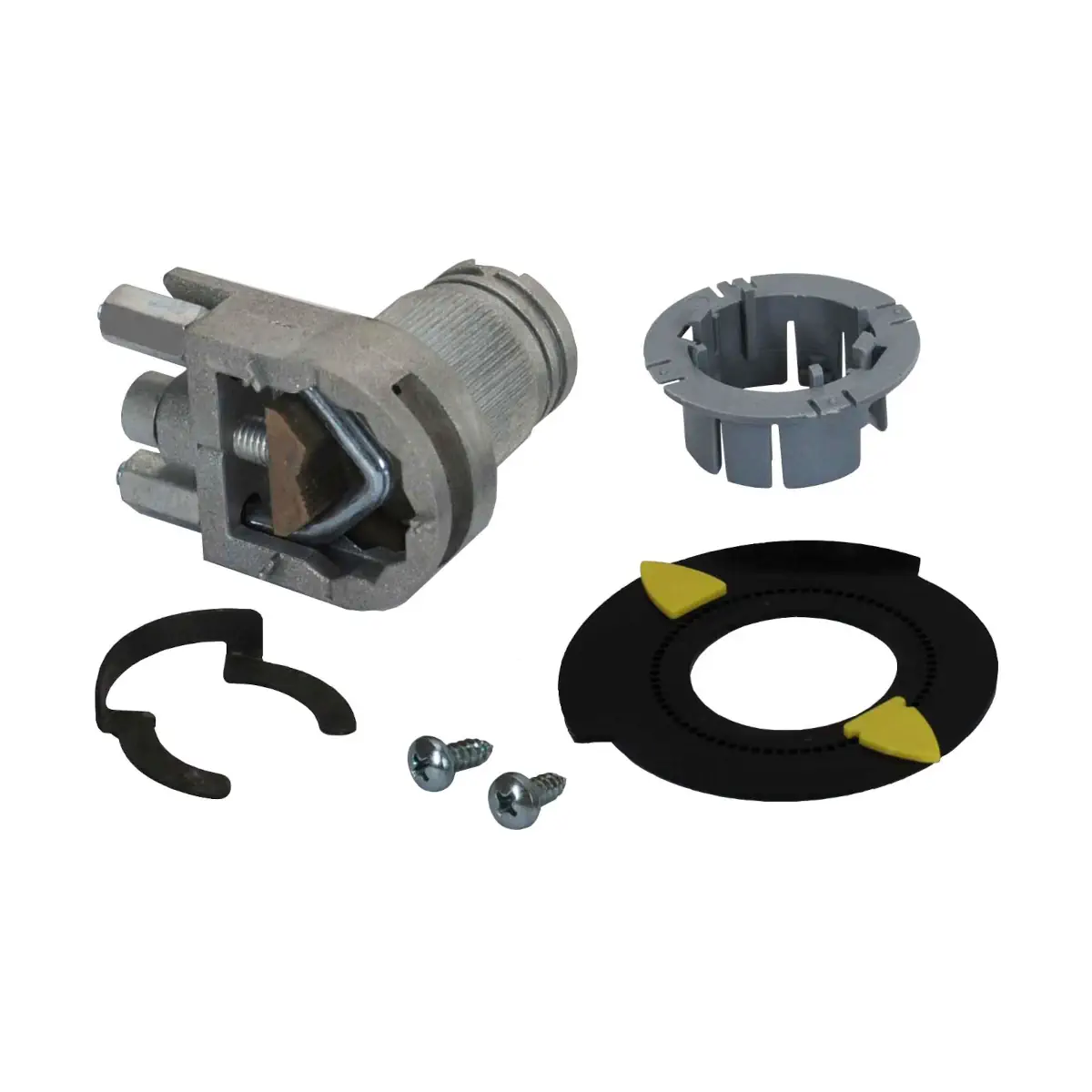

ASK74.1 Specjalny adapter osi

ASK74.1 to specjalny adapter osi z serii akcesoriów Siemens OpenAir™, przeznaczony jako adapter centrujący dla osi przepustnic powietrza współpracujących z siłownikami obrotowymi GCA…1, GBB…1 i GIB…1. Umożliwia podłączenie siłownika do osi przepustnicy o średnicach 15…26,5 mm i może być montowany w dowolnej pozycji w zakresie bocznego profilu siłownika. W porównaniu ze standardowym adapterem osi jest niższy, co ułatwia zabudowę w aplikacjach wymagających kompaktowych rozwiązań.

Najważniejsze cechy

• Producent: Siemens
• Model: ASK74.1
• Typ: specjalny adapter osi / adapter centrujący
• Grupa produktowa: akcesoria OpenAir™ do siłowników do przepustnic powietrza
• Przeznaczenie: wyposażenie dodatkowe do siłowników obrotowych serii GCA…1, GBB…1, GIB…1
• Funkcja: centryczne sprzęgnięcie osi przepustnicy z siłownikiem
• Zakres średnic osi przepustnicy: ∅15…26,5 mm
• Zakres położenia montażowego: do każdej pozycji montażu w zakresie bocznego profilu siłownika
• Konstrukcja: niższy od adaptera standardowego
• Numer dokumentu produktu: 471814060

Zastosowanie

Adapter ASK74.1 stosowany jest jako element pośredni pomiędzy siłownikiem obrotowym a osią przepustnicy powietrza. Przeznaczony jest do siłowników OpenAir™:

• GCA…1
• GBB…1
• GIB…1

Pozwala na zastosowanie osi przepustnic o średnicach od 15 do 26,5 mm w instalacjach z siłownikami Siemens do przepustnic powietrza.

Ograniczenia stosowania:

• Nie może być stosowany z siłownikami GIB, jeśli przepustnica zatrzymuje się w pozycji krańcowej.

Funkcje i działanie

• Pełni rolę adaptera centrującego pomiędzy osią przepustnicy a siłownikiem.
• Przystosowany do osi przepustnic o średnicach ∅15…26,5 mm.
• Umożliwia montaż w każdej pozycji w zakresie bocznego profilu siłownika.
• Jest niższy od adaptera standardowego, co przekłada się na bardziej kompaktową zabudowę w profilu bocznym siłownika.

Dane techniczne

• Model: ASK74.1
• Typ produktu: specjalny adapter osi (adapter centrujący)
• Numer dokumentu: 471814060
• Zgodne siłowniki: GCA…1, GBB…1, GIB…1 (z ograniczeniem dla GIB opisanym w sekcji „Zastosowanie”)
• Zakres średnic osi przepustnicy: 15…26,5 mm
• Pozycje montażu: dowolna pozycja montażu w zakresie bocznego profilu siłownika
• Porównanie ze standardowym adapterem: niższy od adaptera standardowego

Montaż

• Przeznaczony do montażu w bocznym profilu siłownika.
• Może być stosowany w każdej dopuszczalnej pozycji montażowej w obrębie bocznego profilu.
• Dobór adaptera do przepustnicy odbywa się na podstawie średnicy osi w zakresie 15…26,5 mm.
• Szczegółowe informacje montażowe i istotne wymiary podane są w dokumentacji Siemens dla modelu ASK74.1 (nr dokumentu 471814060).

Podsumowanie

Siemens ASK74.1 to specjalny, centryczny adapter osi do siłowników obrotowych serii GCA…1, GBB…1 i GIB…1, przystosowany do osi przepustnic o średnicach 15…26,5 mm. Możliwość montażu w dowolnej pozycji w bocznym profilu siłownika oraz niższa konstrukcja względem standardowego adaptera sprawiają, że ASK74.1 jest praktycznym elementem wyposażenia dodatkowego dla przepustnic powietrza z siłownikami Siemens OpenAir™.

Pliki do pobrania:
ASK74.1 Karta katalogowa
