ASK78.6 Adapter centrujący do osi kwadratowych 8 [mm]

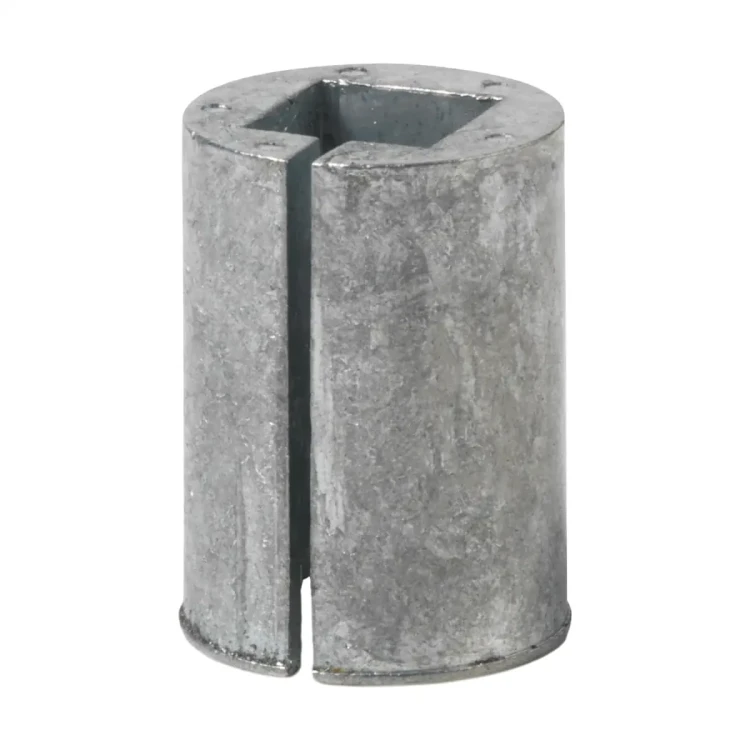

ASK78.6 to adapter centrujący Siemens OpenAir™ o profilu kwadratowym 8 x 8 mm, przeznaczony jako wyposażenie dodatkowe do siłowników do przepustnic powietrza GDB...1 i GLB...1. Element ten służy do centrowania osi przepustnicy w uchwycie sprzęgającym siłownika, zapewniając jej prawidłowe ustawienie względem napędu.

Najważniejsze cechy

• Producent: Siemens
• System: OpenAir™ – wyposażenie dodatkowe do siłowników do przepustnic powietrza
• Model: ASK78.6
• Typ elementu: adapter centrujący
• Profil osi przepustnicy: kwadratowy 8 x 8 mm
• Przeznaczenie: do centrowania osi przepustnic o profilu kwadratowym 8 x 8 mm w uchwycie sprzęgającym siłownika
• Kompatybilne siłowniki: GDB...1, GLB...1
• Wymiary adaptera: średnica 16 mm, długość 22 mm (oznaczenie „16 dia. x 22”)
• Nr dokumentu / rysunku: 4698J05

Zastosowanie

Adapter ASK78.6 stosowany jest w układach z przepustnicami powietrza, w których oś przepustnicy ma profil kwadratowy 8 x 8 mm, a do napędu wykorzystywane są siłowniki GDB...1 lub GLB...1. Montuje się go w uchwycie sprzęgającym siłownika, aby dopasować i wycentrować oś przepustnicy względem napędu.

Funkcje i działanie

• Centrowanie osi przepustnicy: adapter wypełnia przestrzeń w uchwycie sprzęgającym siłownika, umożliwiając osiowe ustawienie wałka o profilu kwadratowym 8 x 8 mm.
• Dopasowanie do uchwytu siłownika: wymiary 16 mm (średnica) i 22 mm (długość) odpowiadają uchwytowi sprzęgającemu siłowników GDB...1 i GLB...1.
• Stabilne mocowanie: dokładne wycentrowanie osi w adapterze sprzyja prawidłowemu ustawieniu i pracy połączenia przepustnica–siłownik.

Dane techniczne

• Typ: ASK78.6
• Opis: adapter centrujący, profil kwadratowy 8 mm
• Profil osi przepustnicy: kwadratowy 8 x 8 mm
• Wymiary adaptera: średnica 16 mm, długość 22 mm
• Kompatybilne siłowniki: GDB...1, GLB...1
• Dokument odniesienia: 4698J05 (rysunek / dane montażowe)

Montaż

• Adapter umieszcza się w uchwycie sprzęgającym siłownika do przepustnic powietrza.
• W otwór adaptera wprowadza się oś przepustnicy o profilu kwadratowym 8 x 8 mm.
• Szczegółowe wymiary i sposób montażu przedstawiono w dokumentacji o numerze 4698J05.

Podsumowanie

Siemens ASK78.6 to kompaktowy adapter centrujący dla osi przepustnic o profilu kwadratowym 8 x 8 mm, dedykowany do siłowników GDB...1 i GLB...1 systemu OpenAir™. Ułatwia prawidłowe wycentrowanie osi w uchwycie sprzęgającym siłownika, co jest kluczowe dla poprawnego, powtarzalnego pozycjonowania przepustnicy powietrza.
