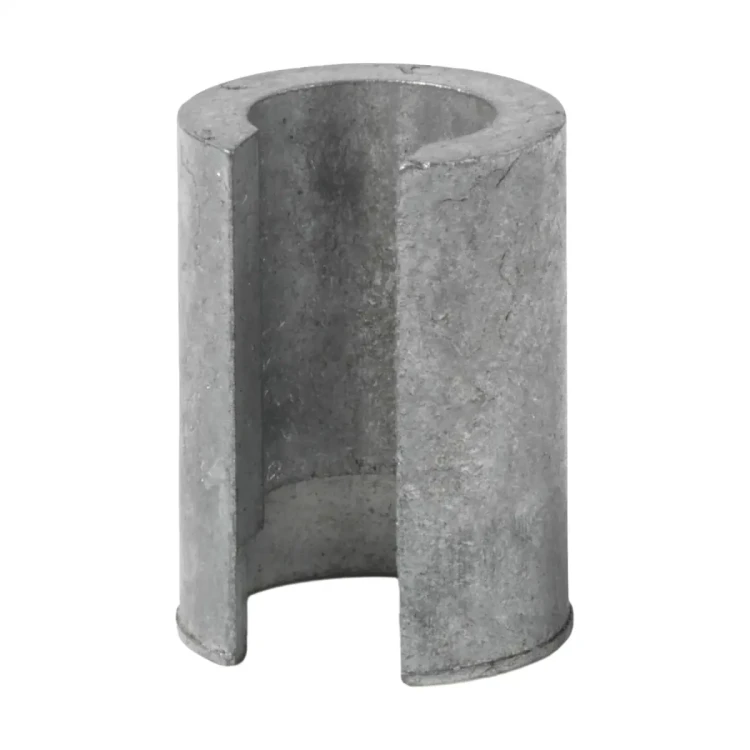

ASK78.9 Adapter centrujący do osi okrągłych 10 [mm]

ASK78.9 to adapter centrujący z serii OpenAir™ firmy Siemens, przeznaczony do osi przepustnic powietrza o okrągłym profilu i średnicy 10 mm. Stosowany jest jako wyposażenie dodatkowe do siłowników do przepustnic powietrza GDB...1 i GLB...1, gdzie służy do centrowania osi przepustnicy w uchwycie sprzęgającym siłownika.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir™ – wyposażenie i części zamienne do siłowników do przepustnic powietrza
• Model: ASK78.9
• Typ elementu: adapter centrujący do osi przepustnicy
• Profil osi: okrągły
• Średnica osi przepustnicy: 10 mm
• Zastosowanie z siłownikami: GDB...1, GLB...1
• Funkcja: centrowanie osi przepustnicy o średnicy 10 mm w uchwycie sprzęgającym siłownika
• Wymiary adaptera: ø16 x 22
• Numer dokumentu / rysunku montażowego: 4698J13

Zastosowanie

Adapter ASK78.9 jest elementem wyposażenia dodatkowego, które – zgodnie z kartą katalogową CM2N4698pl – zwiększa funkcjonalność siłowników do przepustnic powietrza GDB i GLB. Przeznaczony jest specjalnie do zastosowań, w których:

• oś przepustnicy powietrza ma profil okrągły i średnicę 10 mm,
• siłownik przepustnicy należy do serii GDB...1 lub GLB...1,
• konieczne jest prawidłowe wycentrowanie osi przepustnicy w uchwycie sprzęgającym siłownika.

Funkcje i działanie

• Centrowanie osi przepustnicy: ASK78.9 służy do centrowania osi przepustnic powietrza o średnicy 10 mm w uchwycie sprzęgającym siłownika, zgodnie z opisem: „Do centrowania osi przepustnic o średnicy Ø10 mm w uchwycie sprzęgającym siłownika”.
• Dopasowanie do uchwytu sprzęgającego: wymiary adaptera ø16 x 22 umożliwiają zastosowanie go w uchwycie sprzęgającym siłowników GDB...1 i GLB...1, zgodnie z przeznaczeniem podanym w karcie katalogowej.

Dane techniczne

• Model: ASK78.9
• Typ: adapter centrujący
• Profil osi przepustnicy: okrągły
• Średnica osi przepustnicy: 10 mm
• Wymiary adaptera: ø16 x 22
• Przeznaczenie: do uchwytu sprzęgającego siłownika
• Siłowniki kompatybilne: GDB...1, GLB...1
• Dokumentacja szczegółowa: 4698J13 (instrukcja / rysunek montażowy wg CM2N4698pl)

Montaż

• Adapter ASK78.9 jest przewidziany do zastosowania w uchwycie sprzęgającym siłownika w celu centrowania osi przepustnicy o średnicy 10 mm.
• Karta katalogowa wskazuje, że przykłady zastosowania i istotne wymiary podane są w odpowiedniej instrukcji montażu – dla modelu ASK78.9 jest to dokument nr 4698J13.

Podsumowanie

Siemens ASK78.9 to adapter centrujący z serii OpenAir™, przeznaczony do współpracy z siłownikami do przepustnic powietrza GDB...1 i GLB...1. Dzięki dopasowaniu do okrągłych osi przepustnic o średnicy 10 mm oraz wymiarom ø16 x 22, umożliwia on prawidłowe wycentrowanie osi w uchwycie sprzęgającym siłownika, zgodnie z wymaganiami określonymi w karcie katalogowej CM2N4698pl.
