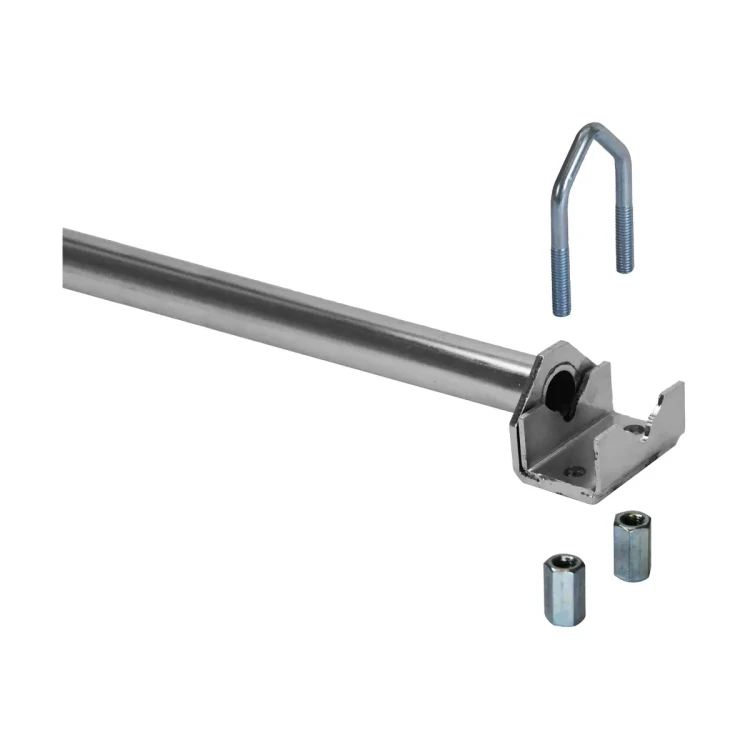

ASK74.7 Przedłużacz osi

ASK74.7 to przedłużacz osi przepustnicy z serii akcesoriów Siemens OpenAir, przeznaczony do współpracy z siłownikami obrotowymi GMA...1 oraz GEB...1 do przepustnic powietrza. Umożliwia mechaniczne przedłużenie osi przepustnicy do maks. ok. 240 mm, zapewniając kompatybilność zarówno z osiami okrągłymi, jak i kwadratowymi w szerokim zakresie wymiarów.

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir – wyposażenie do siłowników do przepustnic powietrza
• Model: ASK74.7
• Typ: przedłużacz osi przepustnicy
• Przeznaczenie: akcesorium do siłowników obrotowych GMA...1 i GEB...1
• Zastosowanie: przedłużenie osi przepustnicy powietrza współpracującej z siłownikiem
• Maksymalna długość przedłużonej osi: ok. 240 mm
• Obsługiwane osie okrągłe: średnica ∅ 8…25,6 mm
• Obsługiwane osie kwadratowe: przekrój 6…18 mm
• Minimalna długość istniejącej osi: 40 mm
• Ograniczenie: przedłużacz ASK74.7 nie może być stosowany łącznie z obejmą montażową ASK73.3

Zastosowanie

Przedłużacz osi ASK74.7 stosowany jest jako wyposażenie dodatkowe do siłowników obrotowych GMA...1 i GEB...1 firmy Siemens, przeznaczonych do przepustnic powietrza. Umożliwia on przedłużenie osi przepustnicy do długości około 240 mm w instalacjach, w których wymagane jest doprowadzenie osi do miejsca montażu siłownika lub dopasowanie jej długości do osprzętu montażowego.

Funkcje i działanie

• Przedłużenie osi przepustnicy: ASK74.7 służy do mechanicznego wydłużenia osi przepustnicy do maksymalnie ok. 240 mm.
• Szeroka kompatybilność wymiarowa: obsługuje zarówno osie okrągłe (∅ 8…25,6 mm), jak i kwadratowe (6…18 mm), dzięki czemu może być stosowany z różnymi typami przepustnic.
• Wymagana długość osi: do poprawnego montażu minimalna długość istniejącej osi przepustnicy musi wynosić 40 mm.
• Ograniczenie zastosowania: przedłużacz nie jest przystosowany do pracy w układzie z obejmą montażową ASK73.3 – oba elementy nie mogą być używane jednocześnie.

Dane techniczne

• Model: ASK74.7
• Typ elementu: przedłużacz osi przepustnicy
• Przeznaczenie: siłowniki obrotowe GMA...1, GEB...1
• Maksymalna długość przedłużenia osi: ok. 240 mm
• Zakres średnic osi okrągłych: ∅ 8…25,6 mm
• Zakres wymiarów osi kwadratowych: 6…18 mm
• Minimalna długość oryginalnej osi: 40 mm
• Kompatybilność z innymi akcesoriami: nie stosować łącznie z ASK73.3

Montaż

• Przed montażem należy sprawdzić, czy oś przepustnicy spełnia wymagania dotyczące:
  • kształtu (okrągła lub kwadratowa),
  • wymiarów (∅ 8…25,6 mm dla osi okrągłych, 6…18 mm dla osi kwadratowych),
  • minimalnej długości 40 mm.
• ASK74.7 montuje się jako przedłużenie istniejącej osi przepustnicy współpracującej z siłownikiem GMA...1 lub GEB...1.
• Należy uwzględnić ograniczenie: przedłużacz nie może być stosowany łącznie z obejmą montażową ASK73.3.
• Szczegółowe wskazówki montażowe oraz przykłady zastosowań podane są w odpowiednich instrukcjach montażu siłowników i akcesoriów producenta.

Podsumowanie

Siemens ASK74.7 to dedykowany przedłużacz osi przepustnicy dla siłowników obrotowych GMA...1 i GEB...1 z rodziny OpenAir. Umożliwia on przedłużenie osi do około 240 mm oraz współpracę z szeroką gamą osi okrągłych i kwadratowych, spełniających określone wymagania wymiarowe, co czyni go praktycznym i precyzyjnie dopasowanym akcesorium montażowym do siłowników do przepustnic powietrza firmy Siemens.
