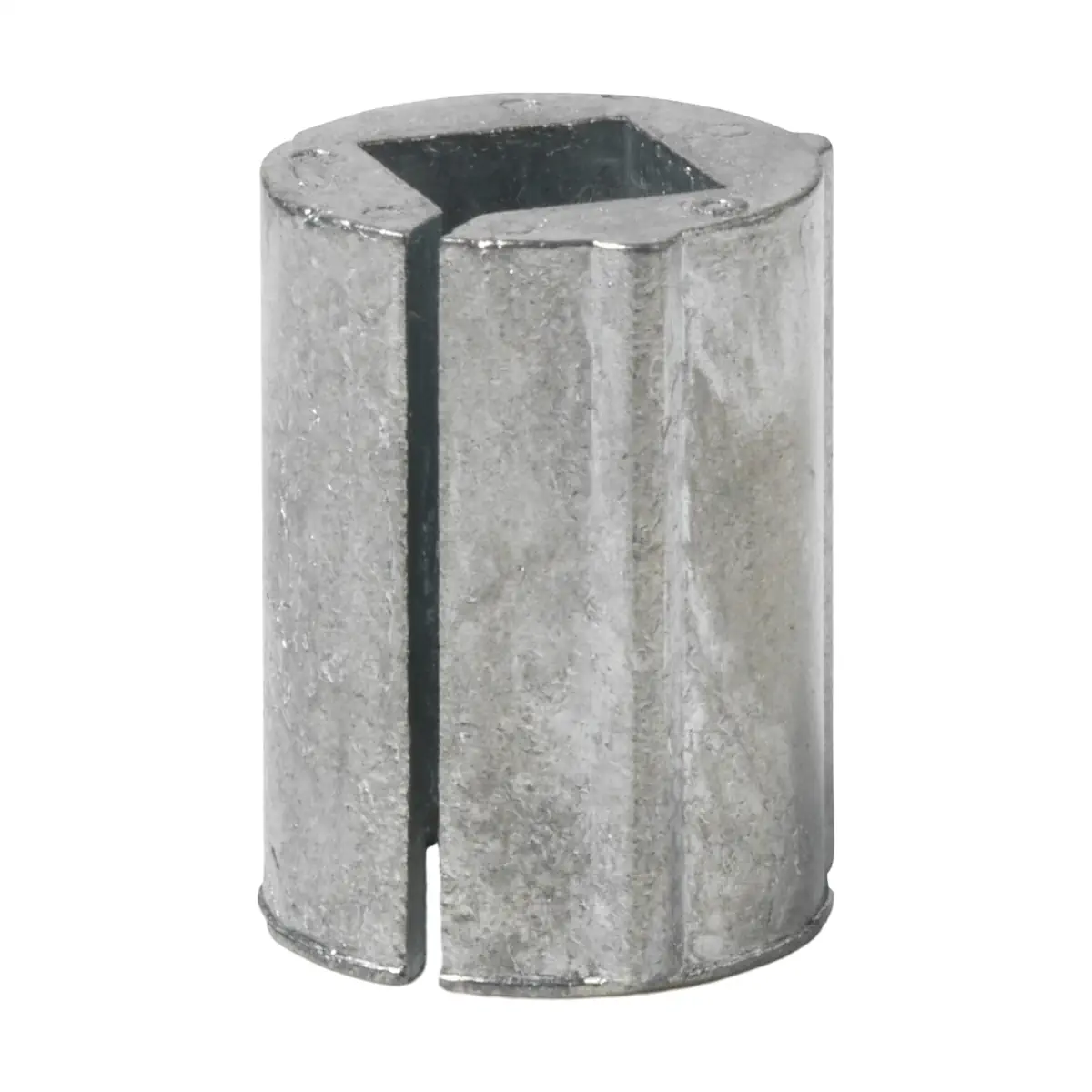

ASK78.14 Adapter centrujący do osi kwadratowych 8 [mm]

ASK78.14 to adapter centrujący Siemens OpenAir o profilu kwadratowym 8 mm, przeznaczony do osi przepustnic powietrza o wymiarach 8 x 8 mm. Umożliwia centryczne osadzenie osi przepustnicy w uchwycie sprzęgającym siłownika, zgodnie z rysunkiem wymiarowym 4698Z25 (ø16 x 22).

Najważniejsze cechy

• Producent: Siemens
• Seria: OpenAir – wyposażenie do siłowników do przepustnic powietrza
• Model: ASK78.14
• Typ elementu: adapter centrujący
• Profil: kwadratowy, 8 mm
• Przeznaczony do osi przepustnic: profil kwadratowy 8 x 8 mm
• Wymiary zewnętrzne adaptera: ø16 x 22 mm
• Dokument / rysunek wymiarowy: 4698Z25

Zastosowanie

Adapter ASK78.14 stanowi wyposażenie dodatkowe do siłowników do przepustnic powietrza serii GDB i GLB. Stosowany jest do:

• centrowania osi przepustnic o profilu kwadratowym 8 x 8 mm w uchwycie sprzęgającym siłownika,
• dopasowania kwadratowej osi przepustnicy do kształtu uchwytu sprzęgającego siłownika.

Funkcje i działanie

• Centrowanie osi przepustnicy: adapter służy do ustawienia osi przepustnicy o profilu kwadratowym 8 x 8 mm w pozycji centralnej w uchwycie sprzęgającym siłownika.
• Dopasowanie geometryczne: wymiary adaptera ø16 x 22 mm, określone w dokumentacji 4698Z25, odpowiadają wymiarom uchwytu sprzęgającego siłownika, co umożliwia jego prawidłowe osadzenie.

Dane techniczne

• Model: ASK78.14
• Typ: adapter centrujący, profil kwadratowy 8 mm
• Profil osi przepustnicy: kwadratowy 8 x 8 mm
• Wymiary zewnętrzne adaptera: ø16 x 22 mm
• Dokument referencyjny (rysunek wymiarowy): 4698Z25
• Przeznaczenie: do centrowania osi przepustnic w uchwycie sprzęgającym siłownika

Podsumowanie

Siemens ASK78.14 to adapter centrujący o profilu kwadratowym 8 mm, przeznaczony do osi przepustnic powietrza 8 x 8 mm współpracujących z siłownikami serii GDB i GLB. Dzięki wymiarom ø16 x 22 mm oraz dokumentacji odniesienia 4698Z25 umożliwia prawidłowe centrowanie osi w uchwycie sprzęgającym siłownika.
