Producent: SIEMENS (przejdź do strony: http://www.buildingtechnologies.siemens.pl/)

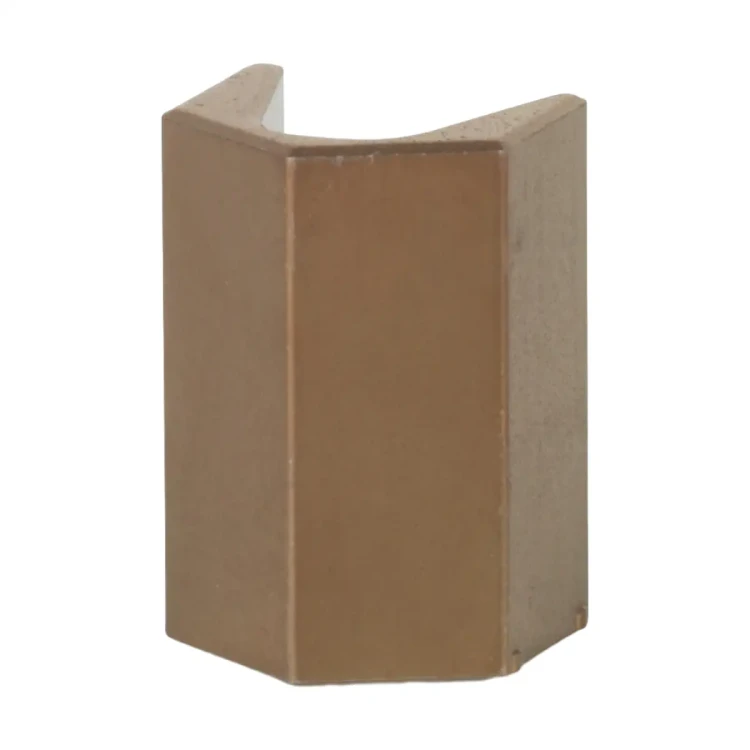

ASK78.3 Wkładka centrująca

Przejdź do sekcji Opinie

ASK78.3 to wkładka do osi przepustnicy powietrza Siemens, stanowiąca wyposażenie dodatkowe do siłowników OpenAir™ GLB...1 (opcjonalnie GDB...1). Element umożliwia dopasowanie uchwytu sprzęgającego do osi Ø 8–10 mm, zapewniając stabilne połączenie i pewne przeniesienie momentu. Ogranicza także pionowe przemieszczenia siłownika spowodowane ruchem mimośrodowym.

Typ: wkładka do osi przepustnicy
Zakres średnic osi: Ø 8–10 mm
Zastosowanie: regulacja przepływu powietrza w instalacjach HVAC

Przejdź do pełnego opisu

14,57 zł

Ilość

szt.

Dostępność:

5-10 dni | + kurier, paczkomat 1-2 dni

Dostawa: Kurier InPost - 20,00 zł
Paczkomat InPost - 17,00 zł
Odbiór osobisty - 0,00 zł

Opis

ASK78.3 to wkładka do osi przepustnicy powietrza stanowiąca wyposażenie dodatkowe do siłowników przepustnic powietrza GLB...1 (opcjonalnie GDB...1) z rodziny Siemens OpenAir™. Element ten jest przeznaczony do osi przepustnic o średnicy Ø 8...10 mm, zapewnia pewne połączenie mechaniczne z uchwytem sprzęgającym siłownika i ogranicza niepożądane przemieszczenia wynikające z ruchu mimośrodowego.

Najważniejsze cechy

Producent: Siemens
Seria: OpenAir™ – wyposażenie dodatkowe do siłowników do przepustnic powietrza
Model: ASK78.3
Typ elementu: wkładka do osi przepustnicy powietrza
Zakres średnic osi przepustnicy: Ø 8...10 mm
Kompatybilne siłowniki: GLB...1 (GDB...1)
Zastosowanie w siłownikach GLB...1 (10 Nm): gwarantuje pewne połączenie osi przepustnicy z uchwytem sprzęgającym siłownika
Dodatkowa funkcja: redukcja pionowych przemieszczeń siłownika spowodowanych ruchem mimośrodowym

Zastosowanie

Wkładka ASK78.3 stosowana jest w układach regulacji przepływu powietrza z siłownikami przepustnic GLB...1 oraz GDB...1, w których wykorzystywane są osie przepustnic o średnicy Ø 8...10 mm. Przeznaczona jest do użycia w miejscu połączenia osi przepustnicy z uchwytem sprzęgającym siłownika, aby zapewnić stabilne i niezawodne przeniesienie momentu obrotowego.

Funkcje i działanie

W siłownikach GLB...1 (10 Nm) wkładka ASK78.3 gwarantuje pewne połączenie osi przepustnicy z uchwytem sprzęgającym siłownika.
Redukuje pionowe przemieszczenia siłownika spowodowane ruchem mimośrodowym osi przepustnicy, co poprawia stabilność pracy układu mechanicznego.
Umożliwia dopasowanie uchwytu sprzęgającego siłownika do osi przepustnicy o średnicy Ø 8...10 mm.

Montaż

Wkładka ASK78.3 jest stosowana w miejscu połączenia osi przepustnicy powietrza z uchwytem sprzęgającym siłownika GLB...1 / GDB...1. Szczegółowe przykłady zastosowania oraz istotne wymiary montażowe podane są w odpowiednich instrukcjach montażu siłowników z serii OpenAir™.
