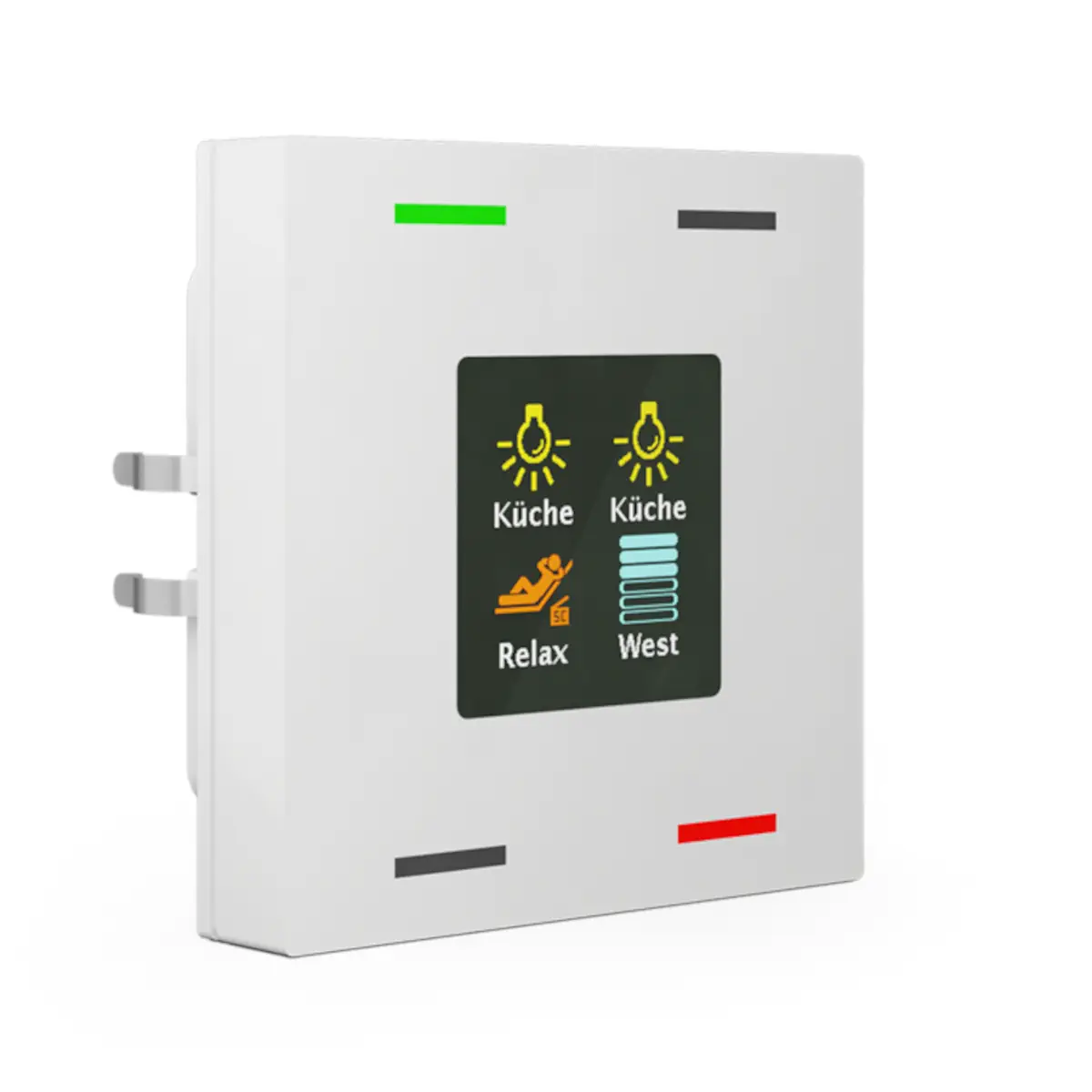

BE-TAS5504.01 KNX przycisk Smart 55 4-krotny, z kolorowym wyświetlaczem, biały (Pure White) połysk

BE-TAS5504.01 to 4-krotny przycisk KNX z kolorowym wyświetlaczem, przeznaczony do sterowania funkcjami automatyki budynkowej w instalacjach KNX. Wersja w wykończeniu białym błyszczącym wysyła telegramy KNX zgodnie z parametryzacją po naciśnięciu przycisków, oferuje aktywny kolorowy wyświetlacz do prezentacji funkcji i statusu, RGBW diody statusowe oraz szeroki zakres funkcji, takich jak przełączanie, ściemnianie, sterowanie roletami i żaluzjami, scenami oraz wysyłanie wartości. Urządzenie jest zasilane bezpośrednio z magistrali KNX, ma zintegrowany sprzęgacz magistrali i nie wymaga dodatkowego zasilania.

Najważniejsze cechy

• Producent: MDT technologies
• Model: BE-TAS5504.01
• Typ: 4-krotny przycisk KNX z kolorowym wyświetlaczem
• Kolor / wykończenie: biały, błyszczący
• System: KNX
• Interfejs KNX: TP-256
• Liczba przycisków: 4 pojedyncze przyciski
• Wyświetlacz: aktywny kolorowy wyświetlacz do wskazania funkcji i statusu
• Tło wyświetlacza: regulowane, białe lub czarne
• Regulacja jasności wyświetlacza: automatyczna przez czujnik światła oraz obiekt dzień/noc
• Diody statusowe: RGBW, sterowane przez obiekty wewnętrzne lub zewnętrzne
• Regulacja jasności LED: przez dzień/noc lub obiekt jasności
• Funkcja multi touch: wysyłanie do 4 wartości / DPT do tych samych lub różnych obiektów
• Sterowanie grupowe: funkcja długiego i bardzo długiego naciśnięcia
• Tryb obsługi: 1- i 2-przyciskowy dla przełączania, ściemniania, rolet, żaluzji i wartości
• Krótkie / długie naciśnięcie: 2 obiekty
• Bloki logiczne: 4 zintegrowane bloki logiczne
• Personalizacja: symbole i tekst dla każdego przycisku / funkcji
• Kompatybilność mechaniczna: pasuje do systemów 55 mm
• Zasilanie: magistrala KNX, bez dodatkowego zasilacza
• Montaż: w puszce instalacyjnej z dołączonym pierścieniem nośnym
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Przycisk BE-TAS5504.01 przeznaczony jest do stałych instalacji podtynkowych w suchych pomieszczeniach i współpracy z systemem KNX. Może być wykorzystywany do codziennej obsługi funkcji budynkowych, takich jak oświetlenie, ściemnianie, rolety, żaluzje, sceny oraz wysyłanie wartości do obiektów KNX.

• Przełączanie obciążeń i funkcji
• Ściemnianie oświetlenia
• Sterowanie roletami i żaluzjami
• Wywoływanie scen
• Wysyłanie wartości do obiektów KNX

Funkcje i działanie

Wyświetlacz i sygnalizacja

• Aktywny kolorowy wyświetlacz pokazuje funkcje i statusy urządzenia.
• Kolor tła wyświetlacza można ustawić jako biały lub czarny.
• Jasność wyświetlacza regulowana jest automatycznie przez czujnik światła oraz obiekt dzień/noc.
• Wyświetlacz umożliwia wizualizację temperatury wewnętrznej / zewnętrznej oraz czasu.
• RGBW diody statusowe mogą być sterowane przez obiekty wewnętrzne lub zewnętrzne.
• Jasność diod LED może być sterowana przez funkcję dzień/noc lub obiekt jasności.
• Dla każdego przycisku lub funkcji można ustawić symbole i tekst.

Obsługa przycisków

• Urządzenie ma 4 pojedyncze przyciski.
• Obsługuje tryb 1- i 2-przyciskowy dla przełączania, ściemniania, rolet, żaluzji i wartości.
• Dostępna jest funkcja krótkiego i długiego naciśnięcia z obsługą 2 obiektów.
• Funkcja multi touch pozwala wysłać do 4 wartości / DPT do jednego lub wielu obiektów.
• Przykładowo jeden przycisk może sterować różnymi grupami oświetlenia w zależności od liczby dotknięć, np. 1 x sufit, 2 x światło ścienne.

Sterowanie grupowe i funkcje logiczne

• Funkcja grupowa obsługuje długie i bardzo długie naciśnięcie przycisku.
• Przykładowo długie naciśnięcie może sterować lokalnie ruchem rolety góra / dół, a bardzo długie naciśnięcie może uruchomić całą grupę osłon w pomieszczeniu.
• Urządzenie ma 4 zintegrowane bloki logiczne.

Podłączenie i integracja KNX

• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 5
• Zasilanie: z magistrali KNX
• Dodatkowy zasilacz: nie jest wymagany
• Zintegrowany sprzęgacz magistrali
• Dopuszczalny przewód dla zacisku magistrali KNX: 0,8 mm O, drut jednodrutowy

Dane techniczne

• Model: BE-TAS5504.01
• Liczba przycisków: 4 pojedyncze przyciski
• Specyfikacja interfejsu KNX: TP-256
• Oprogramowanie: ETS 5
• Zasilanie: KNX Bus
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Zakres temperatury pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys.): 55 x 55 mm
• Głębokość montażowa w puszce: 12 mm

Montaż

• Urządzenie przeznaczone jest do montażu podtynkowego w suchych pomieszczeniach.
• Montaż odbywa się w puszce instalacyjnej z użyciem dołączonego pierścienia nośnego.
• Zalecana wysokość montażu: 1,05-1,20 m
• Model pasuje do systemów 55 mm.

Podsumowanie

MDT BE-TAS5504.01 to nowoczesny 4-krotny przycisk KNX z kolorowym wyświetlaczem, przeznaczony do estetycznej i funkcjonalnej obsługi instalacji inteligentnego budynku. Połączenie aktywnego wyświetlacza, diod RGBW, funkcji multi touch, sterowania grupowego, 4 bloków logicznych oraz zasilania bezpośrednio z magistrali KNX sprawia, że model ten dobrze sprawdza się w zaawansowanych instalacjach sterowania oświetleniem, osłonami i scenami.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do systemów KNX jako przycisk magistralny z kolorowym wyświetlaczem, model BE-TAS5504.01.
• Urządzenie jest przeznaczone do montażu podtynkowego w puszce instalacyjnej, z użyciem dołączonego pierścienia nośnego.
• Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym schematem połączeń KNX.
• Urządzenie zasilane jest z magistrali KNX i nie wymaga dodatkowego zasilania. Napięcie znamionowe KNX: 30 V DC SELV, zakres pracy: 21...31 V DC SELV.
• Do podłączenia KNX należy stosować wyłącznie odpowiednie przewody jednodrutowe o średnicy 0,6...0,8 mm oraz złącze KNX.
• Urządzenie należy użytkować wyłącznie w warunkach wewnętrznych odpowiadających stopniowi ochrony IP20.
• Nie stosować w miejscach narażonych na zawilgocenie, skraplanie pary wodnej ani bezpośredni kontakt z wodą. Dopuszczalna jest praca bez kondensacji; betauung zulässig: nie.
• Produkt należy eksploatować wyłącznie w dopuszczalnym zakresie temperatury otoczenia od 0 do 45°C. Przechowywanie wyłącznie w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza podczas użytkowania: poniżej 95%, bez kondensacji.
• Urządzenie należy montować na zalecanej wysokości 1,05...1,20 m.
• Produkt należy instalować wyłącznie w sposób zgodny z jego przeznaczeniem i przewidzianą zabudową. Nieprawidłowy montaż lub podłączenie może spowodować nieprawidłowe działanie systemu KNX.
• Konfiguracja i uruchomienie wymagają zgodnego środowiska KNX oraz programu aplikacyjnego od ETS 5 (aktualna wersja).

Pliki do pobrania:
BE-TAS5504.01 Karta katalogowa
