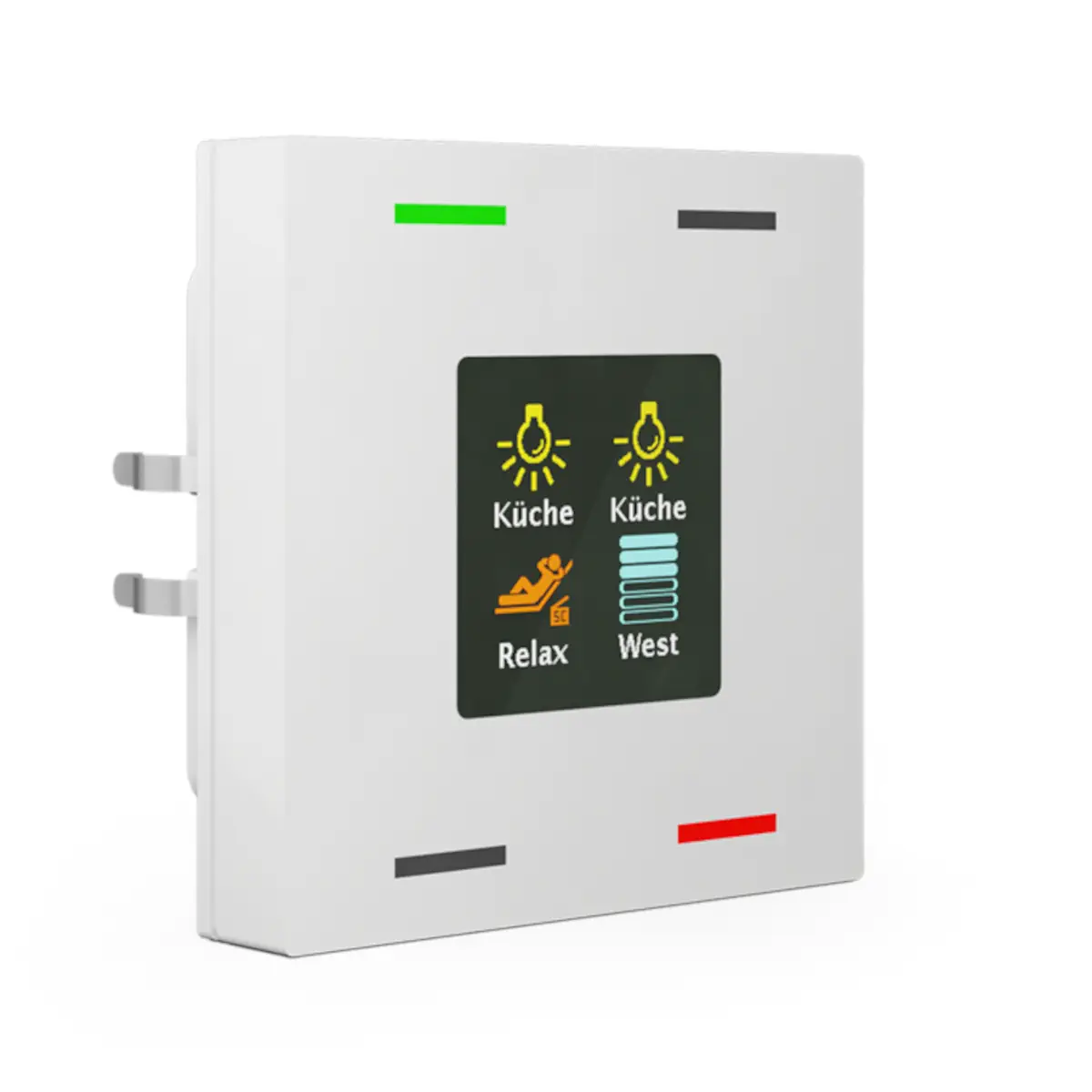

BE-TAS55T4.01 KNX przycisk Smart 55 4-krotny, z kolorowym wyświetlaczem oraz czujnikiem T/H (temperatura/wilgotność), biały (Pure White) połysk

BE-TAS55T4.01 to 4-krotny przycisk KNX MDT Push Button Smart 55 z kolorowym wyświetlaczem, w wykończeniu biały połysk, wyposażony w czujnik temperatury i wilgotności. Urządzenie wysyła telegramy KNX zgodnie z parametryzacją po naciśnięciu przycisków, oferuje 4 pojedyncze przyciski, aktywny wyświetlacz do wskazywania funkcji i statusu oraz diody statusowe RGBW sterowane obiektami wewnętrznymi lub zewnętrznymi. Model ten przeznaczony jest do montażu podtynkowego w stałych instalacjach w suchych pomieszczeniach i nie wymaga dodatkowego zasilacza.

Najważniejsze cechy

• Producent: MDT technologies
• Model: BE-TAS55T4.01
• Seria: MDT Push Button Smart 55
• Typ: 4-krotny przycisk KNX z kolorowym wyświetlaczem
• Wykończenie: biały połysk
• Liczba przycisków: 4 pojedyncze przyciski
• Czujniki: zintegrowany czujnik temperatury i wilgotności
• Wyświetlacz aktywny: wskazanie funkcji i statusu
• Kolor tła wyświetlacza: biały lub czarny
• Diody statusowe: RGBW, sterowane obiektami wewnętrznymi lub zewnętrznymi
• Regulacja jasności LED: przez obiekt day/night lub obiekt jasności
• Automatyczna jasność wyświetlacza: przez czujnik światła i obiekt day/night
• Funkcja multi touch: wysyłanie do 4 wartości / DPT do tych samych lub różnych obiektów
• Funkcja grupowa: sterowanie przy długim i bardzo długim naciśnięciu
• Tryby obsługi: 1- i 2-przyciskowy dla przełączania, ściemniania, żaluzji i wartości
• Krótkie / długie naciśnięcie: obsługa 2 obiektów
• Bloki logiczne: 4 zintegrowane
• Sprzęgło magistrali: zintegrowane
• Zasilanie: z magistrali KNX, bez dodatkowego zasilacza
• Kompatybilność montażowa: systemy / serie 55 mm
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

BE-TAS55T4.01 jest przeznaczony do stałych instalacji KNX w suchych pomieszczeniach. Umożliwia realizację funkcji takich jak:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Urządzenie może również wizualizować temperaturę wewnętrzną / zewnętrzną oraz czas, a także udostępnia dodatkowe funkcje związane z nastawą temperatury i trybem pracy.

Funkcje i działanie

Sterowanie KNX

• Po naciśnięciu przycisków urządzenie wysyła telegramy KNX zgodnie z parametryzacją.
• 4 pojedyncze przyciski mogą pracować w trybie 1- lub 2-przyciskowym.
• Dla każdej funkcji / przycisku można ustawić symbole oraz tekst.
• Obsługiwane jest krótkie i długie naciśnięcie z wykorzystaniem 2 obiektów.

Multi touch i sterowanie grupowe

• Multi touch pozwala wysłać do 4 wartości / DPT do jednego lub wielu obiektów.
• Jednym przyciskiem można wywoływać różne funkcje w zależności od sposobu naciśnięcia, np. różne grupy oświetlenia.
• Funkcja grupowa obsługuje długie oraz bardzo długie naciśnięcie.
• Przykładowo: długie naciśnięcie może sterować ruchem żaluzji góra / dół, a bardzo długie – całą grupą osłon w pomieszczeniu.
• Urządzenie ma 4 zintegrowane bloki logiczne.

Wyświetlacz, LED i pomiary

• Aktywny kolorowy wyświetlacz służy do wskazywania funkcji i statusu.
• Kolor tła wyświetlacza można ustawić na biały lub czarny.
• Jasność wyświetlacza jest regulowana automatycznie przez czujnik światła i obiekt day/night.
• Diody statusowe RGBW mogą być sterowane przez obiekty wewnętrzne lub zewnętrzne.
• Jasność LED jest sterowana przez obiekt day/night lub obiekt jasności.
• Urządzenie wizualizuje temperaturę wewnętrzną / zewnętrzną oraz czas.
• Zintegrowany czujnik temperatury i wilgotności wspiera pomiar parametrów pomieszczenia oraz funkcje związane z nastawą temperatury i trybem pracy.

Podłączenie elektryczne i konfiguracja

• Interfejs KNX: TP-256
• Zasilanie: magistrala KNX
• Pobór mocy z magistrali KNX: typ. < 0,5 W
• Dodatkowy zasilacz: niewymagany
• Sprzęgło magistrali: zintegrowane
• Zacisk magistrali KNX: przewód jednodrutowy o średnicy 0,8 mm
• Oprogramowanie aplikacyjne: ETS 5

Dane techniczne

• Model: BE-TAS55T4.01
• Liczba przycisków: 4 pojedyncze przyciski
• Zakres pomiaru temperatury: 0 do +40°C
• Zakres pomiaru wilgotności: 0–95% (należy unikać kondensacji)
• Temperatura pracy: 0 do +45°C
• Wilgotność otoczenia – praca ciągła: 20–80%
• Wilgotność otoczenia – krótkotrwale: 0–95%
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys.): 55 x 55 mm
• Głębokość montażowa w puszce: 12 mm

Montaż

• Urządzenie jest przeznaczone do montażu podtynkowego w stałych instalacjach.
• Może być instalowane w puszce instalacyjnej z dołączonym pierścieniem nośnym.
• Pasuje do systemów / serii 55 mm.
• Zalecana wysokość montażu: 1,05–1,20 m
• Przeznaczony do stosowania w suchych pomieszczeniach.

Podsumowanie

MDT BE-TAS55T4.01 to 4-krotny przycisk KNX z kolorowym wyświetlaczem, czujnikiem temperatury i wilgotności oraz aktywną sygnalizacją RGBW. Łączy obsługę funkcji przełączania, ściemniania, żaluzji, scen i wysyłania wartości z rozbudowanymi możliwościami personalizacji, funkcją multi touch, sterowaniem grupowym oraz 4 blokami logicznymi. Dzięki zasilaniu bezpośrednio z magistrali KNX, zintegrowanemu sprzęgłu magistrali i montażowi w standardzie 55 mm jest to funkcjonalne rozwiązanie do nowoczesnych instalacji inteligentnego budynku.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone jest do instalacji w systemie KNX i zasilania wyłącznie napięciem KNX 30 V DC SELV, w zakresie 21 ... 31 V DC SELV.
• Montaż urządzenia: podtynkowy (UP). Produkt należy instalować w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Stopień ochrony IP20. Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na bezpośrednie działanie wody i wilgoci.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dopuszczalna kondensacja: nie.
• Urządzenie użytkować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy 0 ... 45 °C, wilgotność powietrza trwale 20 ... 80 %, krótkotrwale 0 ... 95 %.
• Przechowywać wyłącznie w dopuszczalnych warunkach: od -20 do +55 °C.
• Podłączenie do magistrali KNX wykonywać wyłącznie za pomocą złącza KNX Steckklemme, stosując przewody jednodrutowe o średnicy 0,6 ... 0,8 mm.
• Produkt posiada zintegrowany sprzęgacz magistrali KNX i nie wymaga dodatkowego zasilania.
• Urządzenie należy montować zgodnie z dokumentacją producenta. Dopuszczalna pozycja montażu: dowolna.
• Zalecana wysokość montażu: 1,05 ... 1,20 m.
