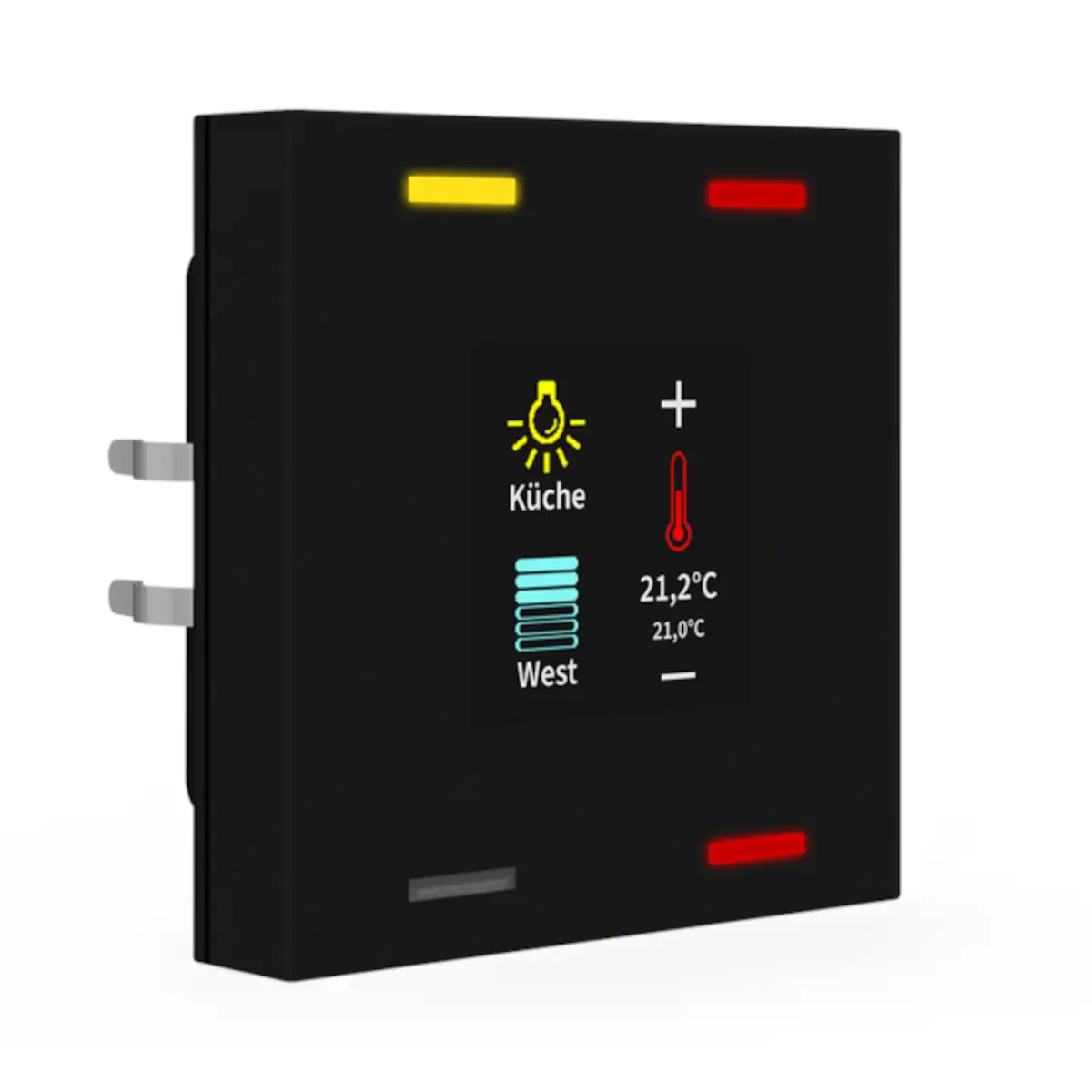

BE-TAS55T406.01 KNX przycisk Smart 55 4-krotny, z kolorowym wyświetlaczem oraz czujnikiem T/H (temperatura/wilgotność), czarny mat

BE-TAS55T406.01 to 4-przyciskowy przycisk KNX MDT Push Button Smart 55 z kolorowym wyświetlaczem oraz zintegrowanym czujnikiem temperatury i wilgotności, przeznaczony do podtynkowego montażu w suchych pomieszczeniach. Urządzenie wysyła telegramy KNX zgodnie z parametryzacją i obsługuje m.in. przełączanie, ściemnianie, sterowanie żaluzjami, sceny oraz wysyłanie wartości. Model ten oferuje również RGBW diody statusowe, funkcję multi touch, grupowe sterowanie długim i bardzo długim naciśnięciem oraz 4 zintegrowane bloki logiczne.

Najważniejsze cechy

• Producent: MDT technologies
• Model: BE-TAS55T406.01
• Seria: Push Button Smart 55
• Typ: 4-przyciskowy przycisk KNX z kolorowym wyświetlaczem
• Liczba przycisków: 4 pojedyncze przyciski
• Wyświetlacz: aktywny kolorowy, do wskazania funkcji i statusu
• Tło wyświetlacza: regulowane, białe lub czarne
• Sygnalizacja: RGBW diody statusowe sterowane obiektami wewnętrznymi lub zewnętrznymi
• Automatyczna regulacja jasności wyświetlacza przez czujnik światła oraz obiekt dzień/noc
• Czujniki: temperatura i wilgotność
• Funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Multi touch: wysyłanie do 4 wartości / DPT do tych samych lub różnych obiektów
• Sterowanie grupowe: funkcja długiego i bardzo długiego naciśnięcia
• Bloki logiczne: 4 zintegrowane
• Obsługa: tryb 1- i 2-przyciskowy
• Interfejs KNX: TP-256
• Zasilanie: z magistrali KNX, bez dodatkowego zasilania
• Parametryzacja: ETS 5
• Stopień ochrony: IP20
• Wymiary: 55 x 55 mm
• Głębokość montażu: 12 mm
• Gwarancja: 3 lata

Zastosowanie

Przycisk BE-TAS55T406.01 przeznaczony jest do sterowania funkcjami systemu KNX w instalacjach inteligentnego budynku. Sprawdza się jako ścienny panel sterujący do obsługi podstawowych i rozszerzonych funkcji automatyki pomieszczeń.

• sterowanie oświetleniem,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości i datapointów,
• wizualizacja temperatury wewnętrznej / zewnętrznej oraz czasu,
• dodatkowe funkcje nastawy temperatury i trybu pracy.

Funkcje i działanie

Wyświetlacz i sygnalizacja

• Kolorowy wyświetlacz prezentuje funkcje i status urządzenia.
• Kolor tła wyświetlacza można ustawić na biały lub czarny.
• Jasność wyświetlacza może być regulowana automatycznie przez czujnik światła oraz obiekt dzień/noc.
• RGBW LED statusowe mogą być sterowane obiektami wewnętrznymi lub zewnętrznymi.
• Jasność LED jest regulowana przez obiekt dzień/noc lub obiekt jasności.
• Na wyświetlaczu możliwa jest wizualizacja temperatury wewnętrznej / zewnętrznej oraz czasu.

Sterowanie KNX

• Po naciśnięciu przycisków urządzenie wysyła telegramy KNX zgodnie z parametryzacją.
• Obsługuje tryb 1- i 2-przyciskowy dla funkcji przełączania, ściemniania, żaluzji i wartości.
• Dla każdego przycisku lub funkcji można ustawić symbole oraz tekst.
• Krótkie i długie naciśnięcie może współpracować z 2 obiektami.
• Funkcja multi touch umożliwia wysłanie do 4 wartości / DPT do jednego lub wielu obiektów.
• Funkcja grupowa wykorzystuje długie i bardzo długie naciśnięcie do rozszerzonego sterowania grupą.

Czujniki i funkcje dodatkowe

• Urządzenie posiada czujnik temperatury i wilgotności.
• Oferuje dodatkowe funkcje nastawy temperatury i trybu pracy.
• Wyposażone jest w 4 zintegrowane bloki logiczne.

Podłączenie i montaż

• Montaż: podtynkowy, do puszki instalacyjnej, z dołączonym pierścieniem nośnym.
• Zastosowanie: stałe instalacje w suchych pomieszczeniach.
• Kompatybilność: pasuje do systemów / serii 55 mm.
• Zasilanie i komunikacja: przez magistralę KNX.
• Sprzęgło magistralne: zintegrowane.
• Dodatkowy zasilacz: nie jest wymagany.
• Zalecana wysokość montażu: 1,05–1,20 m.
• Zacisk magistrali KNX: przewód jednodrutowy 0,8 mm O.

Dane techniczne

• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 5
• Zasilanie: KNX Bus
• Pobór mocy z magistrali KNX: typ. < 0,5 W
• Liczba przycisków: 4 pojedyncze
• Zakres pomiaru temperatury: 0…+40°C
• Zakres pomiaru wilgotności: 0…95%
• Temperatura pracy: 0…+45°C
• Wilgotność otoczenia (ciągła): 20…80%
• Wilgotność otoczenia (krótkotrwała): 0…95%
• Stopień ochrony: IP20
• Wymiary (szer. x wys.): 55 x 55 mm
• Głębokość montażu w puszce: 12 mm

Podsumowanie

MDT BE-TAS55T406.01 to rozbudowany 4-przyciskowy panel KNX z kolorowym wyświetlaczem, czujnikiem temperatury i wilgotności, funkcją multi touch oraz 4 blokami logicznymi. Zasilanie bezpośrednio z magistrali KNX, kompaktowy format 55 x 55 mm, montaż podtynkowy i szerokie możliwości parametryzacji w ETS 5 sprawiają, że jest to wszechstronne rozwiązanie do nowoczesnych instalacji automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Taster Smart 55 4-fach mit Farbdisplay und T-/F-Sensor, model BE-TAS55T406.01.
• Urządzenie przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego Tragring A.
• Montaż wyłącznie zgodnie z dokumentacją producenta oraz odpowiednim schematem podłączenia KNX.
• Urządzenie zasilane z magistrali KNX napięciem 30 V DC SELV; dopuszczalny zakres napięcia KNX: 21…31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do instalacji KNX TP-256 z obsługą Long Frame, przy użyciu złącza KNX Steckklemme.
• Do podłączenia przewodu KNX należy stosować przewody jednodrutowe o średnicy 0,6…0,8 mm.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach niewymagających ochrony przed wodą i pyłem wyższej klasy.
• Nie stosować w warunkach powodujących kondensację wilgoci; dokumentacja wskazuje, że skraplanie pary wodnej jest niedopuszczalne.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi 0…45°C.
• Dopuszczalna temperatura przechowywania wynosi od -20 do +55°C.
• Dopuszczalna wilgotność powietrza podczas pracy ciągłej wynosi 20…80%, a krótkotrwale 0…95%, bez kondensacji.
• Urządzenie posiada zintegrowany czujnik temperatury i wilgotności; zakres pomiaru temperatury: 0…40°C, zakres pomiaru wilgotności względnej: 0…95%.
• Produkt można montować w dowolnej pozycji montażowej, zgodnie z dokumentacją producenta.
• Zalecana wysokość montażu: 1,05…1,20 m.
• Nie jest wymagane dodatkowe zasilanie poza magistralą KNX.
