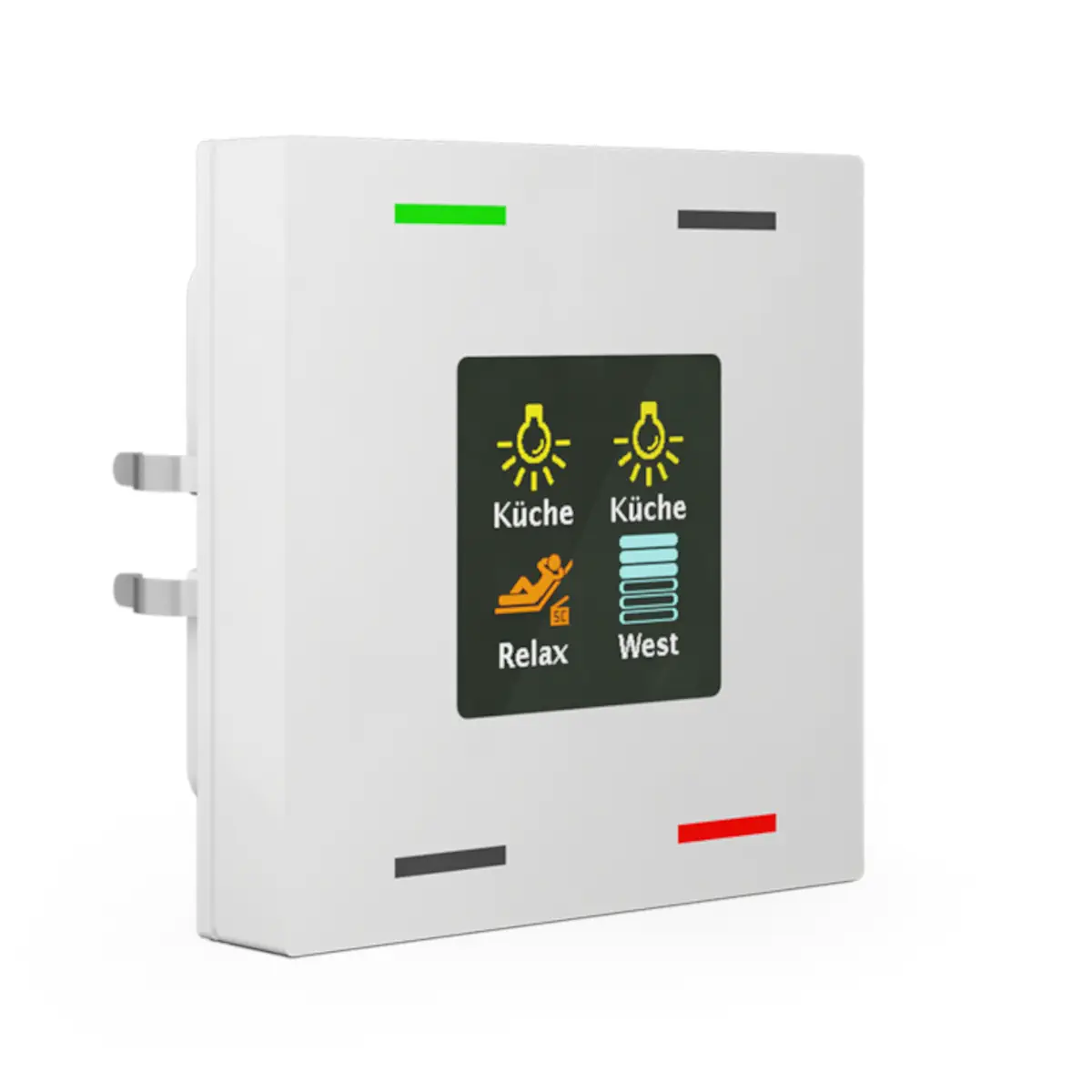

BE-TAS63T4.01 KNX przycisk Smart 63 4-krotny, z kolorowym wyświetlaczem oraz czujnikiem T/H (temperatura/wilgotność), biały studyjny (studio white) połysk

BE-TAS63T4.01 to 4-krotny przycisk KNX z serii MDT Push Button Smart 63, wyposażony w kolorowy wyświetlacz oraz czujnik temperatury i wilgotności. Wersja ta ma wykończenie studio white, połysk, jest zasilana bezpośrednio z magistrali KNX i nie wymaga dodatkowego zasilania. Urządzenie przeznaczone jest do obsługi funkcji automatyki budynkowej, takich jak przełączanie, ściemnianie, sterowanie żaluzjami, sceny oraz wysyłanie wartości. Model BE-TAS63T4.01 oferuje także 4 zintegrowane bloki logiczne, funkcję multi touch, sterowanie grupowe przy długim i bardzo długim naciśnięciu oraz rozbudowaną wizualizację funkcji i statusów.

Najważniejsze cechy

• Producent: MDT technologies GmbH
• Model: BE-TAS63T4.01
• Typ: 4-krotny przycisk KNX z kolorowym wyświetlaczem
• Wykonanie: studio white, połysk
• Liczba przycisków: 4 pojedyncze przyciski
• Wyświetlacz: aktywny kolorowy wyświetlacz do prezentacji funkcji i statusów
• Kolor tła wyświetlacza: regulowany, biały lub czarny
• Jasność wyświetlacza: automatyczna regulacja przez czujnik światła i obiekt dzień/noc
• Diody statusowe: RGBW, sterowane obiektami wewnętrznymi lub zewnętrznymi
• Jasność LED: regulowana przez obiekt dzień/noc lub obiekt jasności
• Wizualizacja: temperatura wewnętrzna/zewnętrzna oraz czas
• Czujnik: zintegrowany czujnik temperatury i wilgotności
• Dodatkowe funkcje: nastawa temperatury i tryb pracy
• Funkcja multi touch: wysyłanie do 4 wartości / DPT na te same lub różne obiekty
• Sterowanie grupowe: długie i bardzo długie naciśnięcie przycisku
• Obsługiwane funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Tryby obsługi: 1- i 2-przyciskowy
• Parametryzacja przycisków: symbole i tekst dla każdego przycisku/funkcji
• Krótkie/długie naciśnięcie: obsługa 2 obiektów
• Bloki logiczne: 4 zintegrowane bloki logiczne
• Zasilanie: KNX Bus, bez dodatkowego zasilacza
• Sprzęgło magistrali: zintegrowane
• Kompatybilność systemowa: systemy/serie 63 mm, np. Busch-Jaeger future linear, solo, carat, Busch-axent
• Gwarancja: 3 lata
• Produkcja: Niemcy, certyfikacja ISO 9001

Zastosowanie

BE-TAS63T4.01 przeznaczony jest do obsługi funkcji w instalacjach KNX. Urządzenie może realizować:

• przełączanie obwodów,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości i datapointów,
• wizualizację funkcji i statusów na kolorowym wyświetlaczu,
• prezentację temperatury wewnętrznej/zewnętrznej oraz czasu,
• funkcje związane z regulacją temperatury i trybem pracy.

Funkcje i działanie

Obsługa przycisków i funkcje KNX

• Urządzenie posiada 4 pojedyncze przyciski.
• Obsługuje tryb 1- i 2-przyciskowy dla funkcji przełączania, ściemniania, sterowania żaluzjami i wysyłania wartości.
• Krótkie i długie naciśnięcie może obsługiwać 2 obiekty.
• Funkcja multi touch umożliwia wysłanie do 4 wartości / DPT na jeden lub wiele obiektów.
• Sterowanie grupowe wykorzystuje długie i bardzo długie naciśnięcie przycisku.
• Urządzenie oferuje 4 zintegrowane bloki logiczne.

Wyświetlacz i sygnalizacja

• Aktywny kolorowy wyświetlacz służy do wskazywania funkcji i statusów.
• Tło wyświetlacza można ustawić w kolorze białym lub czarnym.
• Automatyczna regulacja jasności wyświetlacza działa przez czujnik światła i obiekt dzień/noc.
• RGBW diody statusowe mogą być sterowane obiektami wewnętrznymi lub zewnętrznymi.
• Jasność diod LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Dla każdego przycisku i funkcji można skonfigurować symbole oraz tekst.
• Wyświetlacz umożliwia wizualizację temperatury wewnętrznej/zewnętrznej oraz czasu.

Czujnik temperatury i wilgotności

• Model BE-TAS63T4.01 jest wyposażony w czujnik temperatury i wilgotności.
• Zakres pomiaru temperatury: 0 do +40°C
• Zakres pomiaru wilgotności: 0 do 95%
• Dostępne są dodatkowe funkcje nastawy temperatury i trybu pracy.
• Przy pomiarze wilgotności należy unikać kondensacji.

Podłączenie i integracja KNX

• Interfejs KNX: TP-256
• Zasilanie: z magistrali KNX
• Dodatkowy zasilacz: niewymagany
• Sprzęgło magistrali: zintegrowane
• Oprogramowanie aplikacyjne: ETS 5
• Zacisk magistrali KNX: przewód jednodrutowy 0,8 mm O

Dane techniczne

• Model: BE-TAS63T4.01
• Liczba przycisków: 4 pojedyncze przyciski
• Interfejs KNX: TP-256
• Oprogramowanie: ETS 5
• Zasilanie: KNX Bus
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Zakres pomiaru temperatury: 0 do +40°C
• Zakres pomiaru wilgotności: 0 do 95%
• Temperatura pracy: 0 do +45°C
• Wilgotność otoczenia (ciągła): 20 do 80%
• Wilgotność otoczenia (krótkotrwała): 0 do 95%
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys.): 63 x 63 mm
• Głębokość montażowa w puszce: 12 mm

Montaż

• Montaż w puszce instalacyjnej z dołączonym pierścieniem nośnym.
• Zalecana wysokość montażu: 1,05 do 1,20 m
• Urządzenie pasuje do systemów/serii 63 mm, np. Busch-Jaeger future linear, solo, carat, Busch-axent.

Podsumowanie

MDT BE-TAS63T4.01 to 4-krotny przycisk KNX z kolorowym wyświetlaczem, czujnikiem temperatury i wilgotności, zasilany bezpośrednio z magistrali KNX. Oferuje szerokie możliwości sterowania funkcjami budynkowymi, obsługę multi touch, sterowanie grupowe, 4 bloki logiczne oraz rozbudowaną wizualizację statusów, temperatury i czasu w formacie 63 x 63 mm.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do instalacji w systemie KNX, model BE-TAS63T4.01.
• Urządzenie elektryczne niskonapięciowe, zasilane z magistrali KNX 21…31 V DC SELV, napięcie znamionowe 30 V DC SELV.
• Montaż wyłącznie jako instalacja podtynkowa (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Podłączenie do magistrali KNX należy wykonywać zgodnie z dokumentacją producenta, przy użyciu złącza KNX oraz przewodu jednodrutowego o średnicy 0,6…0,8 mm.
• Nie jest wymagana dodatkowa zewnętrzna instalacja zasilająca poza magistralą KNX. Nieprawidłowe podłączenie zasilania może spowodować uszkodzenie urządzenia.
• Produkt przeznaczony do stosowania wyłącznie wewnątrz pomieszczeń. Stopień ochrony IP20 nie zapewnia ochrony przed wodą ani wilgocią.
• Nie używać urządzenia w warunkach kondensacji wilgoci. Dokumentacja wskazuje, że betauung (skraplanie) jest niedopuszczalne.
• Eksploatować wyłącznie w temperaturze otoczenia 0…45°C oraz przy wilgotności powietrza zgodnej z parametrami producenta.
• Przechowywać w temperaturze od -20 do +55°C.
• Produkt należy montować na zalecanej wysokości 1,05…1,20 m.
• Urządzenie zawiera zintegrowany czujnik temperatury i wilgotności; należy użytkować je zgodnie z przeznaczeniem i warunkami środowiskowymi określonymi przez producenta.
• Instalację i konfigurację należy wykonywać zgodnie z aplikacją KNX dla ETS 5 lub nowszej aktualnej wersji wskazanej przez producenta.
