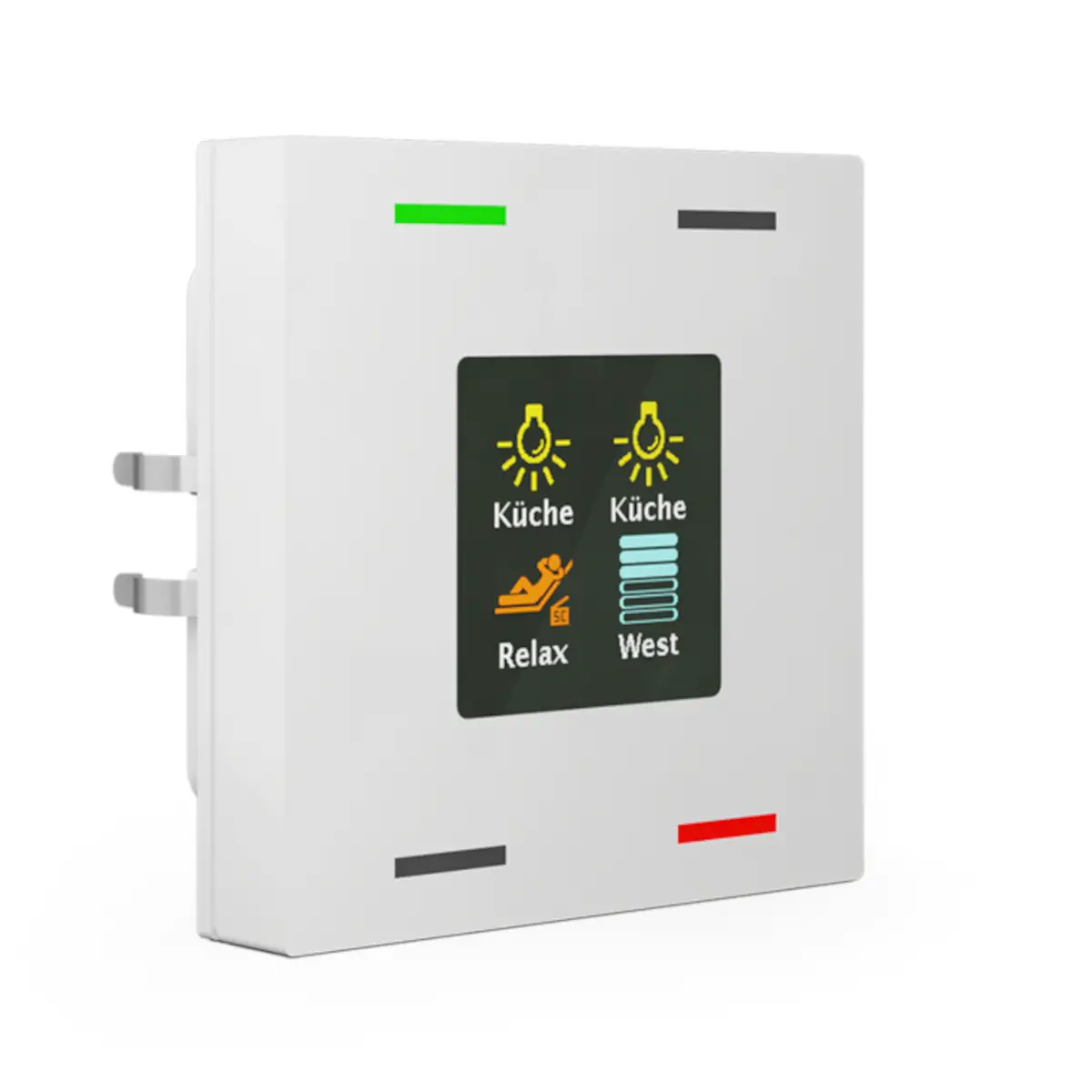

BE-TAS6304.01 KNX przycisk Smart 63 4-krotny, z kolorowym wyświetlaczem, biały studyjny (studio white) połysk

BE-TAS6304.01 to 4-krotny przycisk KNX z serii MDT Push Button Smart 63, wyposażony w aktywny kolorowy wyświetlacz, 4 pojedyncze przyciski oraz RGBW diody statusowe. Po naciśnięciu przycisków urządzenie wysyła telegramy KNX zgodnie z parametryzacją, obsługując m.in. przełączanie, ściemnianie, sterowanie żaluzjami, sceny i wysyłanie wartości. Model przeznaczony jest do montażu podtynkowego w stałych instalacjach w suchych pomieszczeniach, pasuje do systemów 63 mm, ma wykończenie studio white glossy finish i jest zasilany bezpośrednio z magistrali KNX, bez potrzeby stosowania dodatkowego zasilania.

Najważniejsze cechy

• Producent: MDT technologies GmbH
• Model: BE-TAS6304.01
• Seria: MDT Push Button Smart 63
• Typ: 4-krotny przycisk KNX z kolorowym wyświetlaczem
• Wykończenie: studio white glossy finish
• Liczba przycisków: 4 pojedyncze przyciski
• Wyświetlacz: aktywny kolorowy wyświetlacz do wskazania funkcji i statusu
• Kolor tła wyświetlacza: biały lub czarny
• Automatyczna regulacja jasności wyświetlacza: przez czujnik światła i obiekt day/night
• Diody statusowe: RGBW, sterowane obiektami wewnętrznymi lub zewnętrznymi
• Regulacja jasności LED: przez obiekt day/night lub brightness
• Obsługiwane funkcje: przełączanie, ściemnianie, sterowanie żaluzjami, sceny, wysyłanie wartości
• Multi touch: wysyłanie do 4 wartości / DPT na te same lub różne obiekty
• Sterowanie grupowe: funkcja długiego i ekstra długiego naciśnięcia
• Tryby obsługi: 1- i 2-przyciskowy
• Krótkie / długie naciśnięcie: obsługa 2 obiektów
• Konfiguracja oznaczeń: symbole i tekst regulowane dla każdego przycisku / funkcji
• Bloki logiczne: 4 zintegrowane
• Interfejs KNX: TP-256
• Oprogramowanie: ETS 5
• Zasilanie: KNX Bus
• Dodatkowe zasilanie: niewymagane
• Sprzęgło magistralne: zintegrowane
• Stopień ochrony: IP20
• Wymiary: 63 x 63 mm
• Głębokość montażowa: 12 mm
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Przycisk BE-TAS6304.01 przeznaczony jest do obsługi funkcji automatyki budynkowej w systemach KNX. Sprawdza się w stałych instalacjach podtynkowych w suchych pomieszczeniach, gdzie wymagane jest czytelne sterowanie funkcjami i jednoczesna wizualizacja stanu na wyświetlaczu.

• Sterowanie oświetleniem – przełączanie i ściemnianie
• Sterowanie żaluzjami
• Wywoływanie scen
• Wysyłanie wartości i datapointów KNX
• Sterowanie pojedyncze i grupowe dzięki funkcjom krótkiego, długiego i ekstra długiego naciśnięcia

Funkcje i działanie

Sterowanie i obsługa przycisków

• Po naciśnięciu przycisków urządzenie wysyła telegramy KNX zgodnie z parametryzacją.
• 4 przyciski mogą być programowane jako pojedyncze przyciski.
• Dostępna jest obsługa 1- i 2-przyciskowa dla funkcji przełączania, ściemniania, sterowania żaluzjami i wysyłania wartości.
• Krótkie i długie naciśnięcie może obsługiwać 2 obiekty.
• Dla każdego przycisku i funkcji można konfigurować symbole i tekst.

Multi touch i sterowanie grupowe

• Funkcja multi touch umożliwia wysłanie do 4 wartości / DPT do jednego lub wielu obiektów.
• Jednym przyciskiem można realizować różne akcje, np. 1 x naciśnięcie dla jednego obwodu światła i 2 x naciśnięcie dla innego.
• Funkcja group control wykorzystuje długie i ekstra długie naciśnięcie przycisku.
• Przykładowo długie naciśnięcie może sterować ruchem żaluzji góra / dół, a ekstra długie naciśnięcie – całą grupą żaluzji w pomieszczeniu.

Wyświetlacz i sygnalizacja

• Aktywny kolorowy wyświetlacz służy do wskazania funkcji i statusu.
• Kolor tła wyświetlacza można ustawić na biały lub czarny.
• Jasność wyświetlacza regulowana jest automatycznie przez czujnik światła i obiekt day/night.
• Urządzenie umożliwia wyświetlanie temperatury wewnętrznej / zewnętrznej oraz czasu.
• RGBW diody statusowe mogą być sterowane obiektami wewnętrznymi lub zewnętrznymi.
• Jasność LED może być regulowana przez obiekt day/night lub brightness.

Funkcje logiczne

• Przycisk posiada 4 zintegrowane bloki logiczne.

Podłączenie elektryczne i integracja KNX

• Interfejs KNX: TP-256
• Zasilanie: bezpośrednio z magistrali KNX Bus
• Typowy pobór mocy z magistrali: < 0,5 W
• Zacisk magistrali KNX: przewód lity 0,8 mm O
• Uruchomienie i parametryzacja: w ETS 5
• Dodatkowe zasilanie: niewymagane
• Sprzęgło magistralne: zintegrowane

Dane techniczne

• Model: BE-TAS6304.01
• Liczba przycisków: 4 pojedyncze przyciski
• Specyfikacja interfejsu KNX: TP-256
• Dostępne oprogramowanie aplikacyjne: ETS 5
• Zasilanie: KNX Bus
• Typowy pobór mocy z KNX Bus: < 0,5 W
• Dopuszczalny przewód dla zacisku KNX: 0,8 mm O, drut lity
• Zakres temperatury pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys.): 63 mm x 63 mm
• Głębokość montażowa w puszce: 12 mm
• Wykończenie: studio white glossy finish

Montaż

• Urządzenie jest przeznaczone do montażu podtynkowego w stałych instalacjach w suchych pomieszczeniach.
• Montaż odbywa się w puszce instalacyjnej z dołączonym pierścieniem nośnym.
• Model pasuje do systemów / ramek 63 mm.
• Przykładowo kompatybilne są serie: Busch-Jaeger future linear, solo, carat, Busch-axent.
• Zalecana wysokość montażu: 1,05–1,20 m

Podsumowanie

MDT BE-TAS6304.01 to dopracowany 4-krotny przycisk KNX z kolorowym wyświetlaczem, przeznaczony do nowoczesnych instalacji automatyki budynkowej. Oferuje 4 pojedyncze przyciski, RGBW sygnalizację statusu, funkcję multi touch, sterowanie grupowe, 4 bloki logiczne oraz zasilanie bezpośrednio z KNX Bus. Dzięki kompaktowym wymiarom 63 x 63 mm, montażowi podtynkowemu i zgodności z systemami 63 mm jest to wygodne rozwiązanie do sterowania oświetleniem, żaluzjami, scenami i innymi funkcjami KNX.

Pliki do pobrania:
BE-TAS6304.01 Karta katalogowa

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do instalacji w systemie KNX jako przycisk Smart 63 4-krotny z kolorowym wyświetlaczem, model BE-TAS6304.01.
• Urządzenie jest przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej z użyciem dołączonego pierścienia montażowego.
• Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz właściwym sposobem podłączenia do magistrali KNX.
• Urządzenie pracuje wyłącznie z magistralą KNX o napięciu znamionowym 30 V DC SELV, w zakresie 21...31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do magistrali KNX za pomocą złącza KNX; nie jest wymagana dodatkowa instalacja zasilania.
• Do podłączenia KNX należy stosować przewody o średnicy 0,6...0,8 mm, jednodrutowe, zgodnie z dokumentacją producenta.
• Produkt należy użytkować wyłącznie w warunkach środowiskowych określonych przez producenta: temperatura pracy 0...45°C, wilgotność powietrza poniżej 95%, bez dopuszczenia do kondensacji.
• Nie używać urządzenia w warunkach powodujących skraplanie pary wodnej. Dopuszczalność kondensacji: nie.
• Stopień ochrony IP20 oznacza, że produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach niewymagających ochrony przed wodą.
• Produkt należy przechowywać w temperaturze od -20 do +55°C.
• Zalecana wysokość montażu wynosi 1,05...1,20 m.
• Urządzenie należy montować wyłącznie w sposób zgodny z przeznaczeniem. Nieprawidłowy montaż lub podłączenie może spowodować nieprawidłowe działanie systemu KNX.
• Techniczne zmiany i błędy są zastrzeżone przez producenta; przedstawione ilustracje mogą odbiegać od rzeczywistego wyglądu produktu.
