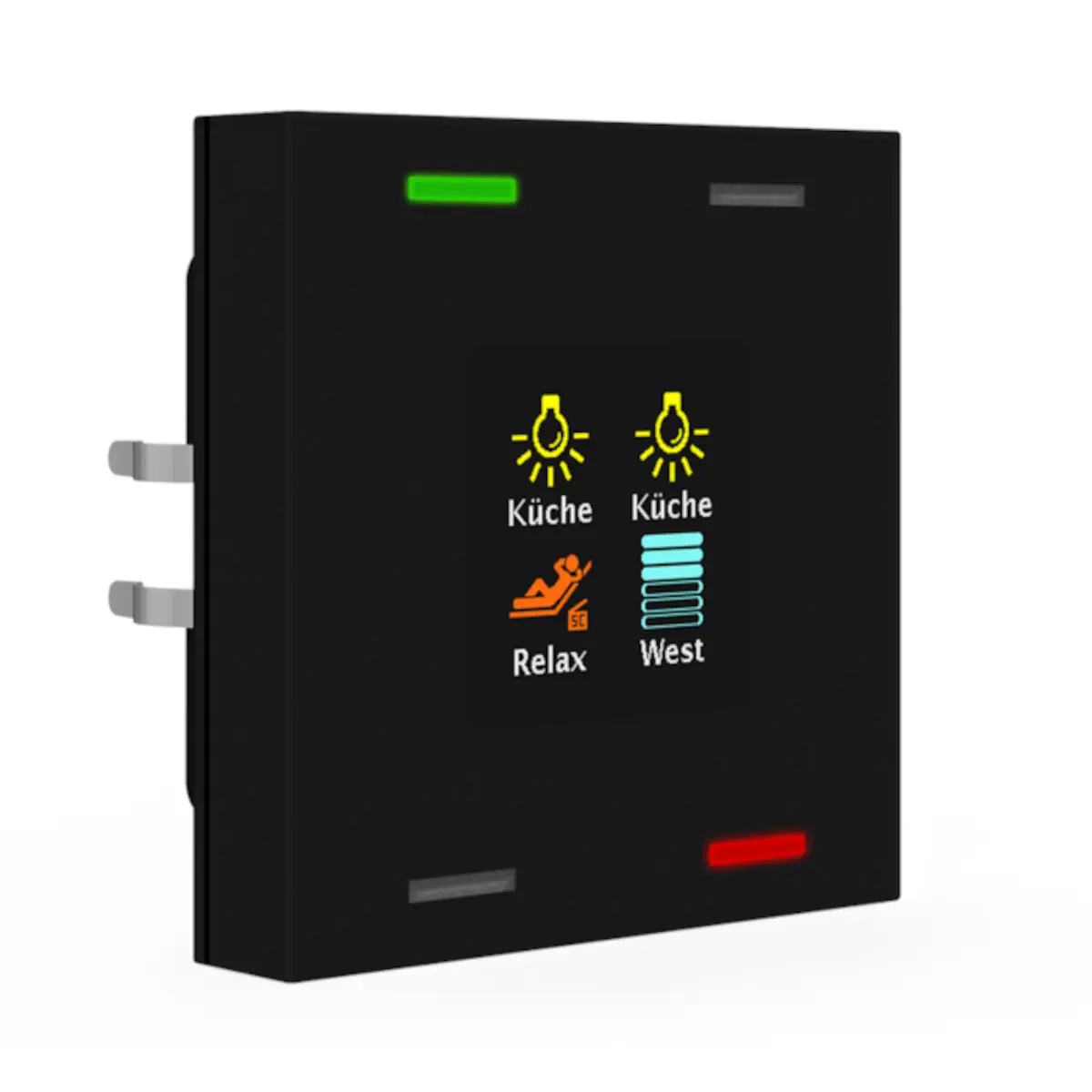

BE-TAS550406.01 KNX przycisk Smart 55 4-krotny, z kolorowym wyświetlaczem, czarny mat

BE-TAS550406.01 to 4-krotny przycisk KNX z serii MDT Push Button Smart 55, wyposażony w aktywny kolorowy wyświetlacz do prezentacji funkcji i stanów. Po naciśnięciu przycisków urządzenie wysyła telegramy KNX zgodnie z parametryzacją w ETS 5. Model przeznaczony jest do montażu podtynkowego w suchych pomieszczeniach, zasilany bezpośrednio z magistrali KNX i niewymagający dodatkowego zasilacza. Do dyspozycji są 4 pojedyncze przyciski, diody statusowe RGBW, 4 zintegrowane bloki logiczne, funkcja multi touch oraz sterowanie grupowe przy długim i bardzo długim naciśnięciu.

Najważniejsze cechy

• Producent: MDT technologies
• Model: BE-TAS550406.01
• Typ: 4-krotny przycisk KNX z kolorowym wyświetlaczem
• System magistralny: KNX TP-256
• Liczba przycisków: 4 pojedyncze przyciski
• Wyświetlacz: aktywny kolorowy wyświetlacz do wskazywania funkcji i statusu
• Tło wyświetlacza: regulowane, białe lub czarne
• Automatyczna regulacja jasności wyświetlacza przez czujnik światła oraz obiekt dzień/noc
• Diody statusowe RGBW sterowane obiektami wewnętrznymi lub zewnętrznymi
• Regulacja jasności LED przez obiekt dzień/noc lub obiekt jasności
• Funkcja multi touch: wysyłanie do 4 wartości / DPT do tych samych lub różnych obiektów
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu
• Obsługa 1- i 2-przyciskowa dla przełączania, ściemniania, żaluzji i wysyłania wartości
• Krótki / długi nacisk z 2 obiektami
• Konfigurowalne symbole i tekst dla każdego przycisku / funkcji
• Zintegrowane bloki logiczne: 4
• Zasilanie: magistrala KNX
• Dodatkowy zasilacz: niewymagany
• Zintegrowany sprzęgacz magistralny
• Kompatybilność montażowa: systemy / ramki 55 mm
• Stopień ochrony: IP20
• Produkcja: Niemcy, zgodnie z ISO 9001
• Gwarancja: 3 lata

Zastosowanie

BE-TAS550406.01 przeznaczony jest do sterowania funkcjami automatyki budynkowej w systemie KNX. Urządzenie może realizować takie zadania jak:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami / roletami,
• wywoływanie scen,
• wysyłanie wartości.

Jest to urządzenie podtynkowe do instalacji stałych w suchych pomieszczeniach, przeznaczone do montażu w puszce instalacyjnej.

Funkcje i działanie

Sterowanie KNX

• Po naciśnięciu przycisków urządzenie wysyła telegramy KNX zależnie od ustawionej parametryzacji.
• Przyciski mogą pracować jako pojedyncze przyciski.
• Obsługiwana jest praca 1- i 2-przyciskowa dla funkcji przełączania, ściemniania, żaluzji i wysyłania wartości.
• Dostępna jest funkcja krótkiego i długiego naciśnięcia z wykorzystaniem 2 obiektów.
• Urządzenie posiada 4 zintegrowane bloki logiczne.

Multi touch i sterowanie grupowe

• Multi touch pozwala wysłać do 4 wartości / datapointów do jednego lub wielu obiektów.
• Jednym przyciskiem można sterować różnymi grupami, np. 1 kliknięcie uruchamia jedną grupę oświetlenia, a 2 kliknięcia inną.
• Funkcja group control wykorzystuje długie i bardzo długie naciśnięcie.
• Przykładowo: długie naciśnięcie może sterować lokalnie ruchem żaluzji góra / dół, a bardzo długie naciśnięcie może uruchomić całą grupę osłon w pomieszczeniu.

Wyświetlacz i sygnalizacja

• Aktywny kolorowy wyświetlacz służy do wskazywania funkcji i stanów.
• Kolor tła wyświetlacza można ustawić na biały lub czarny.
• Dla każdego przycisku i funkcji można ustawić symbole oraz tekst.
• Jasność wyświetlacza regulowana jest automatycznie przez czujnik światła i obiekt dzień/noc.
• Diody statusowe RGBW mogą być sterowane przez obiekty wewnętrzne lub zewnętrzne.
• Jasność diod LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.

Podłączenie elektryczne i komunikacja

• Interfejs KNX: TP-256
• Zasilanie: bezpośrednio z magistrali KNX
• Pobór mocy z magistrali KNX: typ. < 0,5 W
• Zacisk przyłączeniowy KNX: przewód jednodrutowy o średnicy 0,8 mm
• Zintegrowany sprzęgacz magistralny
• Dodatkowy zasilacz: nie jest wymagany
• Oprogramowanie aplikacyjne: ETS 5

Dane techniczne

• Liczba przycisków: 4 pojedyncze przyciski
• Specyfikacja interfejsu KNX: TP-256
• Oprogramowanie aplikacyjne: ETS 5
• Zasilanie: KNX Bus
• Pobór mocy z magistrali KNX: typ. < 0,5 W
• Dopuszczalny przewód w zacisku KNX: 0,8 mm O, jednodrutowy
• Temperatura pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys.): 55 mm x 55 mm
• Głębokość montażu w puszce: 12 mm

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Urządzenie dostarczane jest z pierścieniem nośnym.
• Pasuje do systemów / ramek 55 mm.
• Zalecana wysokość montażu: 1,05–1,20 m.
• Przeznaczone do stałych instalacji w suchych pomieszczeniach.

Podsumowanie

MDT BE-TAS550406.01 to nowoczesny 4-krotny przycisk KNX z kolorowym wyświetlaczem, przeznaczony do montażu podtynkowego w standardzie 55 mm. Oferuje szerokie możliwości sterowania funkcjami KNX, w tym przełączanie, ściemnianie, sterowanie żaluzjami, scenami i wartościami, a także multi touch, sterowanie grupowe, RGBW LED i 4 bloki logiczne. Zasilanie z magistrali KNX, zintegrowany sprzęgacz oraz brak potrzeby stosowania dodatkowego zasilacza sprawiają, że jest to wygodne rozwiązanie do nowoczesnych instalacji automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Taster Smart 55 4-fach mit Farbdisplay, model BE-TAS550406.01.
• Urządzenie jest przeznaczone do montażu podtynkowego w puszce instalacyjnej, z użyciem dołączonego pierścienia nośnego.
• Stopień ochrony IP20. Produkt jest przeznaczony do stosowania wyłącznie w pomieszczeniach suchych, bez narażenia na wodę, zachlapanie i wpływy atmosferyczne.
• Urządzenie należy zasilać wyłącznie z magistrali KNX o napięciu 21…31 V DC SELV; napięcie znamionowe KNX wynosi 30 V DC SELV.
• Nie jest wymagana dodatkowa instalacja zasilająca. Podłączenie należy wykonać wyłącznie przez złącze KNX Steckklemme, zgodnie ze schematem producenta.
• Do podłączenia KNX należy stosować przewody jednodrutowe o średnicy 0,6…0,8 mm.
• Przed montażem i podłączeniem należy upewnić się, że instalacja jest zgodna z wymaganiami SELV dla magistrali KNX oraz dokumentacją producenta.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy 0…45°C, wilgotność powietrza poniżej 95%, bez kondensacji.
• Temperatura przechowywania produktu powinna mieścić się w zakresie od -20 do +55°C.
• Nie używać urządzenia w warunkach powodujących skraplanie wilgoci. Dopuszczalność kondensacji: nie.
• Montaż należy wykonywać zgodnie z przewidzianą konstrukcją produktu; dopuszczalna pozycja montażu: dowolna.
• Zalecana wysokość montażu wynosi 1,05…1,20 m.
• Urządzenie jest wyposażone w aktywny wyświetlacz kolorowy; należy chronić powierzchnię urządzenia przed uszkodzeniami mechanicznymi podczas montażu i użytkowania.
• Produkt zawiera zintegrowany sprzęgacz magistrali KNX i jest przeznaczony do pracy w systemie KNX TP-256 z obsługą Long Frame.
• Konfigurację należy wykonywać w środowisku ETS 5 lub nowszym, zgodnie z aktualną wersją aplikacji producenta.
