DXR1.E02PLZ-112 Regulator VAV z komunikacją BACnet/IP, 24 V AC, aplikacja VAV011

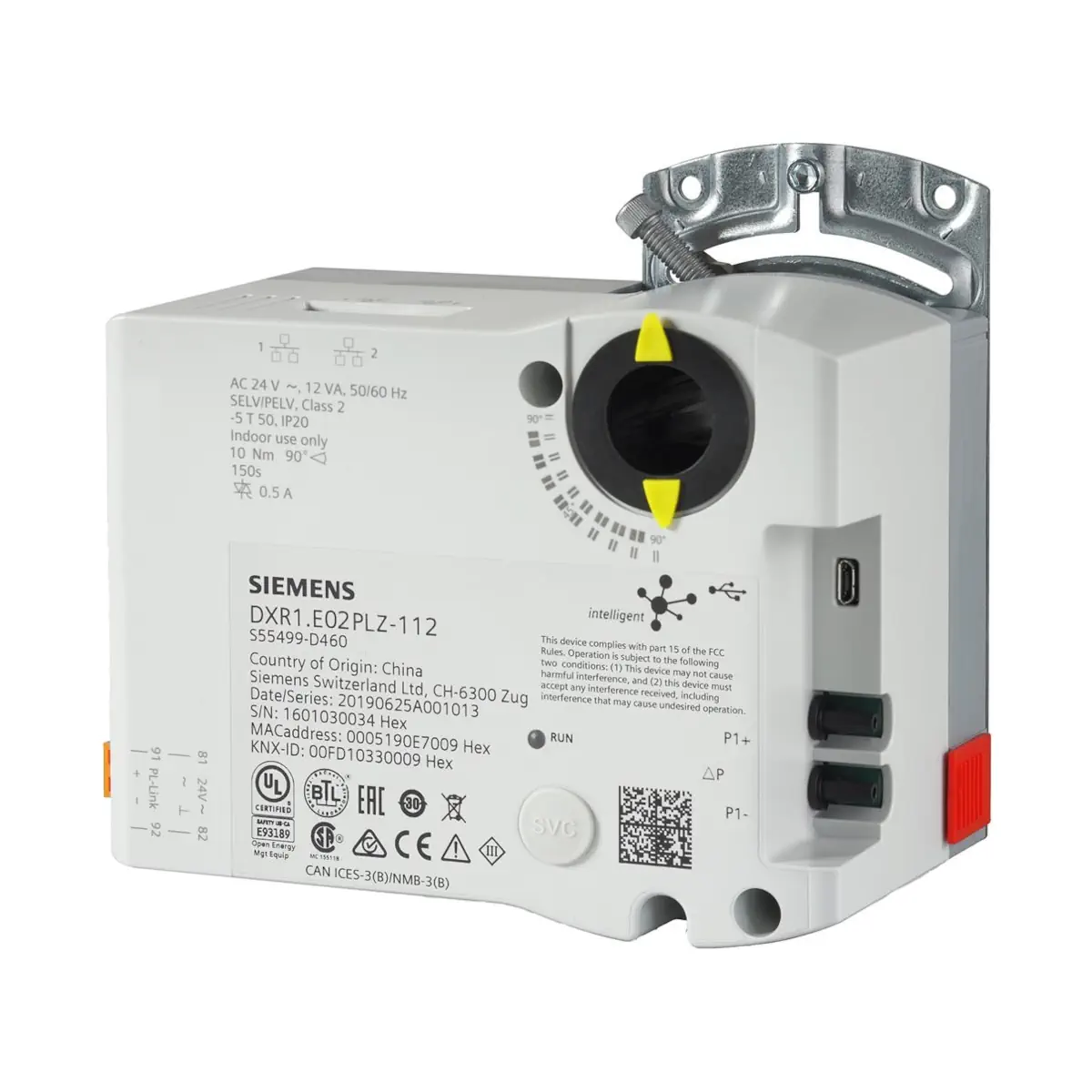

DXR1.E02PLZ-112 to kompaktowa stacja automatyki pomieszczeniowej Desigo™ Room Automation z wbudowanym siłownikiem 10 Nm, przeznaczona do aplikacji VAV (zmienny i stały przepływ powietrza). Urządzenie komunikuje się po BACnet/IP (BTL certified), ma 2-portowy przełącznik Ethernet do ekonomicznego okablowania oraz złącze USB do serwisu, uruchomienia i aktualizacji oprogramowania. Wersja DXR1 nie pozwala na podłączenie room unit (panelu pokojowego).

Najważniejsze cechy

• Producent: Siemens
• Model: DXR1.E02PLZ-112
• Seria / system: Desigo™ Room Automation (Actuating DXR)
• Typ urządzenia: połączenie stacji automatyki i siłownika do VAV
• Komunikacja: BACnet/IP (BTL certified)
• Przełącznik sieciowy: zintegrowany 2-port Ethernet switch (2 × RJ45)
• Interfejs serwisowy: USB 2.0 Micro B (serwis, uruchomienie, pobieranie firmware)
• Zasilanie: AC 24 V (SELV/PELV), 50/60 Hz
• Pobór mocy: 7 VA max.
• Wbudowany siłownik: 10 Nm, montaż bezpośrednio na wale przepustnicy
• Czujnik różnicy ciśnień: wewnętrzny 0…500 Pa
• Zaciski: wtykowe listwy zaciskowe (plug-in) ułatwiające wymianę urządzenia
• Brak możliwości podłączenia room unit

Zastosowanie

DXR1.E02PLZ-112 jest przeznaczony do instalacji o rosnących wymaganiach funkcjonalnych i elastyczności w automatyce pomieszczeń, szczególnie do zastosowań VAV. Urządzenie obsługuje wstępnie zainstalowane typy aplikacji:

• VAV – regulacja zmiennego przepływu powietrza
• CAV – regulacja stałego przepływu powietrza

Komunikacja i serwis

• Ethernet: 2 × RJ45, 10/100M Fast Ethernet, zgodność z IEEE 802.3
• Okablowanie: 100M STP CAT 5
• Topologia: możliwe okablowanie liniowe (daisy chain). Maksymalnie 20 urządzeń; przy awarii jednej stacji pozostałe stacje nie są osiągalne.
• Topologia pierścieniowa: możliwa dla wyższej niezawodności, z wykorzystaniem przełączników warstwy 2 wspierających RSTP i monitoringu SNMP; przełączenie ścieżek komunikacji w razie usterki może trwać 10…30 s.
• USB: połączenie do serwisu i uruchomienia oraz pobierania firmware
• Identyfikacja: unikalny numer seryjny (możliwy odczyt do narzędzia inżynierskiego np. skanerem kodów)

Siłownik i czujnik różnicy ciśnień

Wbudowany siłownik (montaż na przepustnicy)

• Moment nominalny: 10 Nm
• Kąt obrotu nominalny: 90°
• Maks. kąt obrotu: 95° ± 2°
• Czas obrotu 90°: 150 s
• Wał: 8…16 mm (okrągły), 8…10 mm (okrągły z wkładką centrującą), 6…12,8 mm (kwadrat)
• Minimalna długość wału: 20 mm

Wewnętrzny czujnik różnicy ciśnień

• Zakres pomiarowy: 0…500 Pa
• Czas próbkowania: ≤ 500 ms
• Zakres przeciążenia: 0…100 kPa
• Dokładność zakresu: 3%
• Dokładność punktu zerowego: 0,2 Pa
• Rozdzielczość: 16 Bit

Sygnalizacja LED i przycisk serwisowy

• RUN (zielona): świeci ciągle – urządzenie gotowe do pracy; zgaszona – brak zasilania; regularne miganie – start lub program zatrzymany
• RUN (czerwona): świeci ciągle – błąd programu / usterka sprzętowa; szybkie miganie – nieprawidłowe/uszkodzone oprogramowanie lub brak wgranej aplikacji
• Identyfikacja fizyczna: miganie na polecenie „wink”
• Przycisk SVC: identyfikacja fizyczna urządzenia w sieci

Podłączenia

• IP (Ethernet): 2 porty (RJ45)
• USB: interfejs USB (Micro B)
• Zasilanie: AC 24 V~ (SELV/PELV); przewód neutralny systemu musi być uziemiony przy transformatorze
• ΔP: P1+ (wyższe ciśnienie) oraz P1- (niższe ciśnienie)

Dane techniczne

• Napięcie zasilania (SELV/PELV): AC 24 V ±20%
• Częstotliwość: 50/60 Hz
• Pobór mocy: 7 VA max.
• Stopień ochrony obudowy: IP20
• Warunki otoczenia (praca): -5…50°C, 5…95% r.h. (bez kondensacji)
• Warunki transportu / składowania: -25…70°C, 5…95% r.h. (bez kondensacji)
• Wymiary (L × W × H): 137 × 143 × 82 mm
• Kolor: jasnoszary
• Masa netto: 614,1 g
• Obudowa: tworzywo sztuczne, trudnopalne, bez bromu

Podsumowanie

Siemens DXR1.E02PLZ-112 to kompaktowe, zintegrowane rozwiązanie do sterowania VAV: stacja automatyki pomieszczeniowej z wbudowanym siłownikiem 10 Nm i czujnikiem ΔP 0…500 Pa. Dzięki komunikacji BACnet/IP, 2-portowemu przełącznikowi Ethernet, wtykowym zaciskom oraz USB do uruchomienia i serwisu, urządzenie upraszcza montaż i integrację w nowoczesnych systemach automatyki budynkowej.
