RCU50.2 Pomieszczeniowy regulator do instalacji VAV i CAV, 24 [V] AC, 8..30 [°C], wyjście 0..10 [V]

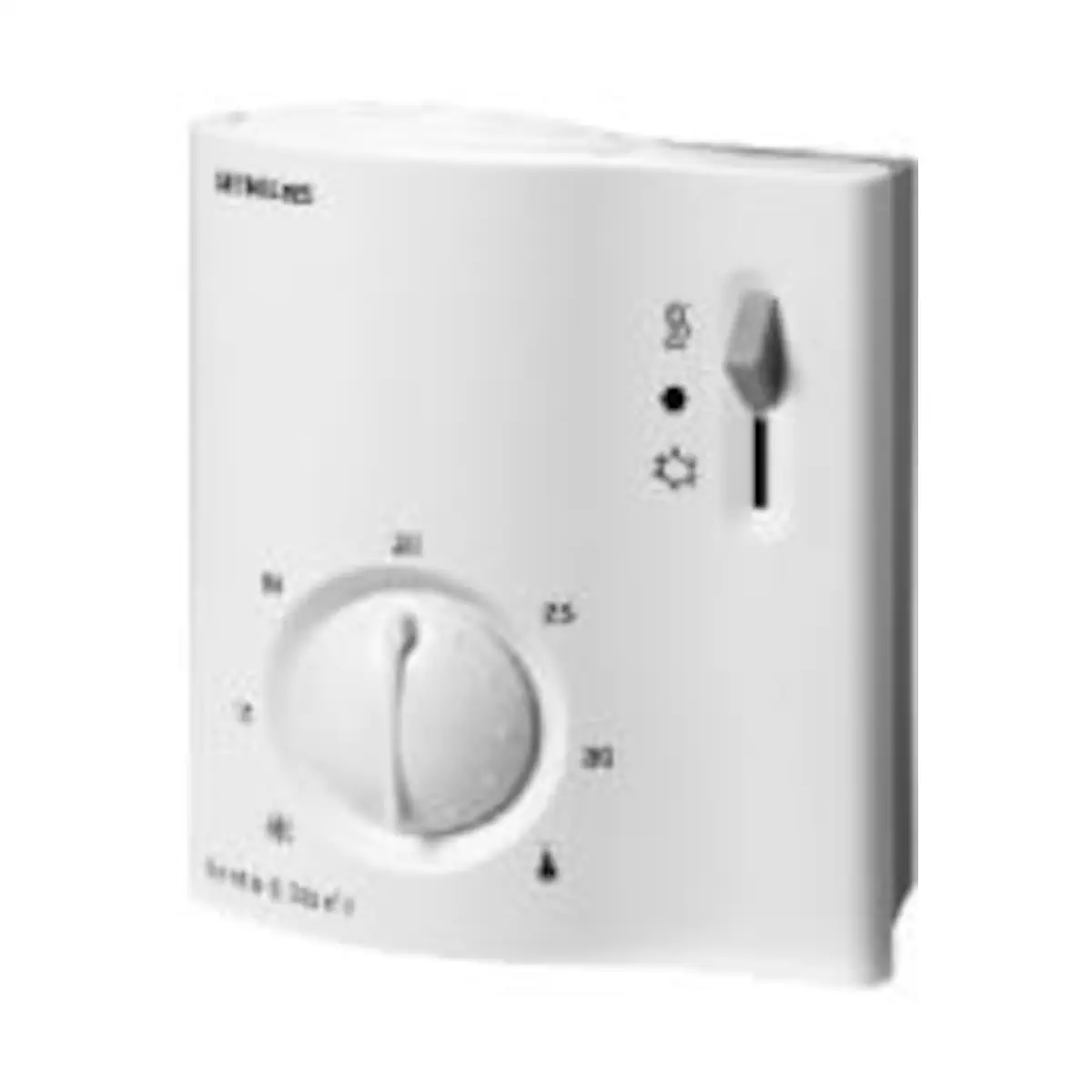

RCU50.2 to pomieszczeniowy regulator temperatury do instalacji CAV i VAV, zasilany napięciem AC 24 V i wyposażony w ciągłe wyjście analogowe 0...10 V DC do sterowania ogrzewaniem lub chłodzeniem. Urządzenie posiada wbudowany czujnik temperatury pomieszczenia, pokrętło nastawy w zakresie 8...30 °C oraz trójpozycyjny przełącznik ogrzewanie – WYŁ – chłodzenie. Przełącznik DIP umożliwia odwrócenie charakterystyki wyjścia, dzięki czemu regulator łatwo dostosować do różnych siłowników zaworów i przepustnic powietrza w instalacjach wentylacji i klimatyzacji.

Najważniejsze cechy

• Producent: Siemens
• Model: RCU50.2
• Typ urządzenia: pomieszczeniowy regulator temperatury do instalacji CAV/VAV
• Regulacja: ciągła z wyjściem analogowym 0...10 V DC
• Zastosowanie: regulacja temperatury w pojedynczych pomieszczeniach w instalacjach wentylacji i klimatyzacji z ogrzewaniem lub chłodzeniem
• Wyjście sterujące: Y10, sygnał 0...10 V DC, prąd wyjściowy do ±1 mA
• Ręczne przełączanie ogrzewanie/chłodzenie: trójpozycyjny przełącznik na obudowie (tryb ogrzewania – WYŁ – tryb chłodzenia)
• Tryby pracy: tryb normalny oraz tryb WYŁ
• Zakres nastaw wartości zadanej: 8...30 °C (pokrętło na froncie regulatora)
• Ograniczenie zakresu nastaw: dwa mechaniczne ograniczniki (minimum i maksimum) z krokiem 1 K
• Zakres proporcjonalności: stały – 4 K w trybie ogrzewania, 2 K w trybie chłodzenia
• Maksymalna odchyłka regulacji: ±0,7 K przy 25 °C
• Czujnik temperatury: wbudowany pomieszczeniowy czujnik temperatury
• Napięcie zasilania: AC 24 V ±20%, 50/60 Hz
• Pobór mocy: maks. 6 VA
• Przełącznik DIP: 1‑pozycyjny (DIP nr 1) do odwrócenia charakterystyki sygnału wyjściowego 0...10 V DC
• Budowa: dwuczęściowa (obudowa z elektroniką i czujnikiem + podstawa montażowa z zaciskami)
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730
• Warunki pracy: 0...50 °C, wilgotność < 95% r.h. (bez kondensacji), klasa klimatyczna 3K5 wg IEC 721‑3‑3
• Kolor obudowy: biały, NCSS0502‑G (RAL9003)
• Wymiary obudowy: ok. 96,6 × 114,15 mm (szer. × wys.), głębokość 42,8 mm
• Masa: ok. 0,23 kg

Zastosowanie

Regulator RCU50.2 przeznaczony jest do regulacji temperatury w pojedynczych pomieszczeniach w instalacjach wentylacji i klimatyzacji z ogrzewaniem lub chłodzeniem. Szczególnie zalecany jest do instalacji VAV (Variable Air Volume) z regulatorami kompaktowymi VAV oraz do sterowania siłownikami zaworów i przepustnic powietrza.

Typowe zastosowania obejmują sterowanie:

• Regulatorami kompaktowymi VAV:
  • GDB181.1E/3
  • GLB181.1E/3
• Siłownikami zaworów z wejściem 0...10 V DC:
  • SSA61... – do zaworów grzejnikowych
  • SSP61... – do zaworów o skoku 2,5 mm
  • SSB61..., SSC61..., SQS65... – do zaworów o skoku 5,5 mm
• Siłownikami przepustnic powietrza:
  • GDB161.1E, GLB161.1E
  • GCA161.1E, GBB161.1E, GIB161.1E

Współpracujące czujniki, regulatory VAV oraz siłowniki zaworów i przepustnic powietrza należy zamawiać oddzielnie.

Funkcje i działanie

Pomiar i regulacja temperatury

• Temperatura w pomieszczeniu mierzona jest przez wbudowany czujnik umieszczony w obudowie regulatora.
• Użytkownik ustawia żądaną temperaturę w zakresie 8...30 °C przy pomocy pokrętła na froncie urządzenia.
• Regulator pracuje z ciągłą charakterystyką regulacji i wysyła do sterowanego urządzenia sygnał sterujący 0...10 V DC.
• Maksymalna odchyłka regulacji przy temperaturze otoczenia 25 °C wynosi ±0,7 K.
• Stałe zakresy proporcjonalności wynoszą 4 K dla ogrzewania i 2 K dla chłodzenia.
• Dwa mechaniczne ograniczniki (minimum i maksimum) pozwalają zawęzić dostępny dla użytkownika zakres nastawy wartości zadanej z krokiem 1 K.

Ręczne przełączanie ogrzewanie / chłodzenie i tryby pracy

• Na froncie obudowy znajduje się trójpozycyjny przełącznik, umożliwiający:
  • wybór trybu ogrzewania,
  • pozycję WYŁ,
  • wybór trybu chłodzenia.
• W trybie normalnym regulator utrzymuje w pomieszczeniu ustawioną wartość zadaną temperatury, odpowiednio sterując wyjściem 0...10 V DC.
• W pozycji WYŁ regulator jest wyłączony z regulacji ogrzewania i chłodzenia.

Charakterystyka wyjścia 0...10 V DC i odwrócenie sygnału

• Wyjście sterujące Y10 generuje sygnał 0...10 V DC do sterowania współpracującymi urządzeniami.
• W modelu RCU50.2 możliwe jest odwrócenie sygnału wyjściowego za pomocą przełącznika DIP nr 1:
  • Pozycja ZAŁ (nastawa fabryczna): 0 V odpowiada 0 % skoku, 10 V odpowiada 100 % skoku.
  • Pozycja WYŁ: 0 V odpowiada 100 % skoku, 10 V odpowiada 0 % skoku.
• Umożliwia to dopasowanie kierunku działania sygnału wyjściowego do wymagań sterowanego urządzenia.

Uruchomienie i synchronizacja siłownika

• Po załączeniu napięcia zasilającego regulator wykonuje reset, trwający około 3 s.
• Zanim rozpocznie właściwą regulację, przeprowadzana jest 3-stawna synchronizacja siłownika, polegająca na jego pełnym otwarciu, a następnie całkowitym zamknięciu.
• Proces synchronizacji trwa około 400 s, po czym regulator przechodzi do normalnej pracy regulacyjnej.

Podłączenie elektryczne i okablowanie

• Zasilanie: zaciski G i G0 – napięcie AC 24 V ±20%, 50/60 Hz.
• Wyjście sterujące: zaciski Y10 i G0 – sygnał sterujący 0...10 V DC.
• Zaciski podłączeniowe: do przewodów z końcówkami lub bez końcówek, maksymalnie 2 × 1,5 mm² lub 1 × 2,5 mm².
• Okablowanie należy wykonywać zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych.
• Czynności związane z otwieraniem obudowy i podłączaniem przewodów mogą wykonywać wyłącznie wykwalifikowani instalatorzy.

Dane techniczne

• Napięcie zasilania: AC 24 V ±20%
• Częstotliwość: 50/60 Hz
• Pobór mocy: maks. 6 VA
• Zakres nastaw wartości zadanej: 8...30 °C
• Maks. odchyłka regulacji przy 25 °C: ±0,7 K
• Zakres proporcjonalności (RCU50.2): 4 K w trybie ogrzewania, 2 K w trybie chłodzenia
• Wyjście sterujące Y10: 0...10 V DC, prąd wyjściowy maks. ±1 mA
• Środowisko pracy: 0...+50 °C, wilgotność < 95% r.h., klasa 3K5 wg IEC 721‑3‑3
• Transport: −25...+70 °C, wilgotność < 95% r.h., klasa 2K3 wg IEC 721‑3‑2, klasa mechaniczna 2M2
• Składowanie: −25...+70 °C, wilgotność < 95% r.h., klasa 1K3 wg IEC 721‑3‑1
• Klasa bezpieczeństwa: III wg EN 60730
• Stopień zanieczyszczeń: normalny
• Stopień ochrony obudowy: IP30 wg EN 60529
• Dyrektywa EMC: 89/336/EEC
• Kompatybilność elektromagnetyczna – emisje zakłóceń: EN 50 081‑1
• Kompatybilność elektromagnetyczna – odporność na zakłócenia: EN 50 082‑1
• Zgodność N474 (C‑Tick): standard emisji EMC AS/NSZ 4251.1:1994
• Wymiary obudowy: ok. 96,6 × 114,15 mm, głębokość 42,8 mm
• Masa: ok. 0,23 kg
• Kolor obudowy: biały, NCSS0502‑G (RAL9003)

Montaż

• Urządzenie składa się z dwóch części:
  • obudowy z elektroniką, elementami obsługowymi i wbudowanym czujnikiem temperatury,
  • podstawy montażowej z zaciskami podłączeniowymi.
• Montaż polega na zamocowaniu podstawy, wykonaniu połączeń elektrycznych, a następnie zamocowaniu obudowy na podstawie.
• Możliwe jest zastosowanie opcjonalnych płyt montażowych:
  • ARG70 – 120 × 120 mm (do puszek 4" × 4"),
  • ARG70.1 – 96 × 120 mm (do puszek 2" × 4"),
  • ARG70.2 – 112 × 130 mm (do okablowania natynkowego).
• Miejsce montażu: na płaskiej ścianie w pomieszczeniu, na wysokości ok. 1,5 m nad podłogą.
• Nie montować w niszach, na półkach, za zasłonami, w pobliżu źródeł ciepła ani w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• Kable podłączeniowe mogą być doprowadzone z puszki podłączeniowej bezpośrednio do podstawy montażowej regulatora.
• Jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe, należy je ustawić w pozycji pełnego otwarcia.
• Pomieszczeniowy regulator temperatury nie wymaga okresowej obsługi – jest urządzeniem bezobsługowym.

Podsumowanie

Siemens RCU50.2 to kompaktowy pomieszczeniowy regulator temperatury z ręcznym przełączaniem ogrzewanie / chłodzenie i wyjściem 0...10 V DC, przeznaczony do instalacji CAV/VAV oraz do sterowania siłownikami zaworów i przepustnic powietrza. Wbudowany czujnik temperatury, czytelne elementy nastawcze (pokrętło 8...30 °C, przełącznik ogrzewanie–WYŁ–chłodzenie), stałe zakresy proporcjonalności 4 K / 2 K oraz możliwość odwrócenia charakterystyki wyjścia za pomocą przełącznika DIP sprawiają, że RCU50.2 stanowi funkcjonalne i niezawodne rozwiązanie do precyzyjnej regulacji temperatury w pojedynczych pomieszczeniach.
