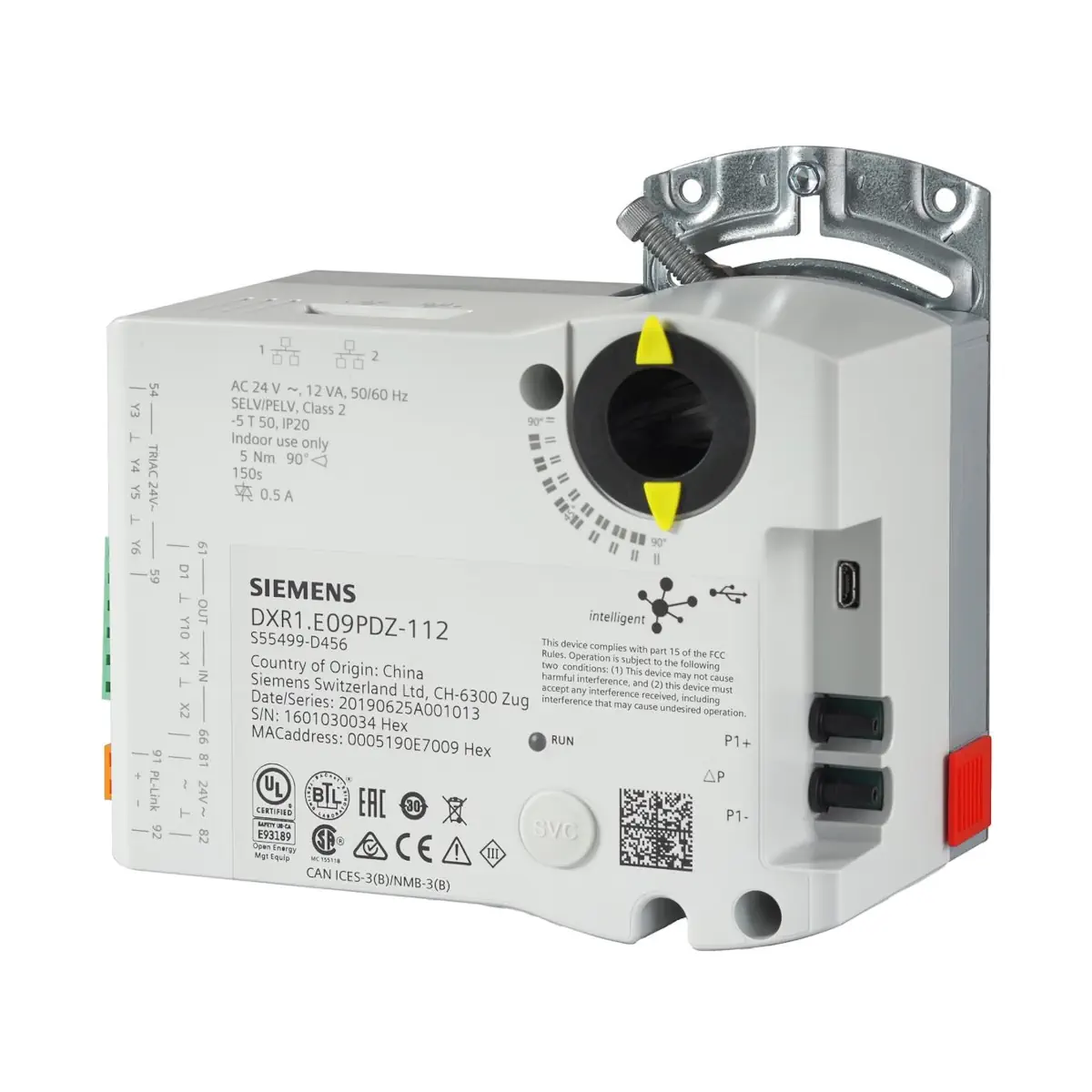

DXR1.E09PDZ-112 Sterownik kompaktowy 24 V AC ze zintegrowanym siłownikiem 5Nm 1x AO, 4 wyjścia triakowe, 2 UI, 4 DO, 1 AO, wbudowany czujnik różnicy ciśnień, komunikacja Modbus z dedykowanym zadajnikiem, aplikacja VAV044

DXR1.E09PDZ-112 to kompaktowa stacja automatyki pomieszczeniowej z wbudowanym siłownikiem (Actuating DXR) z rodziny Desigo™ Room Automation, przeznaczona do aplikacji VAV. Urządzenie łączy funkcje sterownika HVAC z napędem do bezpośredniego montażu na osi przepustnicy oraz oferuje komunikację BACnet/IP (BTL certified), 2-portowy przełącznik Ethernet, interfejs USB i wewnętrzny czujnik różnicy ciśnień 0…500 Pa. Zasilanie: AC 24 V (SELV/PELV).

Najważniejsze cechy

• Producent: Siemens
• Model: DXR1.E09PDZ-112
• Typ: kompaktowa stacja automatyki pomieszczeniowej z wbudowanym siłownikiem (Actuating DXR)
• Zastosowanie: aplikacje VAV w systemach Desigo Room Automation
• Komunikacja: BACnet/IP (BTL certified)
• Ethernet: 2-portowy switch (2 × RJ45, 10/100M Fast Ethernet)
• Interfejs serwisowy: USB 2.0 (Micro B) – serwis, uruchomienie, wgrywanie firmware
• Zasilanie: AC 24 V ±20%, 50/60 Hz (SELV/PELV)
• Pobór mocy: 7,5 VA max.
• Wbudowany siłownik: 5 Nm
• Wbudowany czujnik: różnicy ciśnień 0…500 Pa
• Złącza: wtykane bloki zaciskowe (łatwa wymiana urządzenia)
• Stopień ochrony: IP20

Zastosowanie (VAV)

DXR1.E09PDZ-112 zapewnia infrastrukturę do realizacji funkcji systemowych i aplikacyjnych, które są konfigurowalne (dobór aplikacji, parametry oraz konfiguracja wejść/wyjść decydują o funkcjonalności). Rozwiązanie jest przeznaczone do montażu bezpośrednio na osi przepustnicy w układach VAV oraz do realizacji funkcji sterowania HVAC w pomieszczeniach.

Siłownik – dane funkcjonalne

• Moment obrotowy (nominalny): 5 Nm
• Kąt obrotu (nominalny): 90°
• Maks. kąt obrotu: 95° ± 2°
• Czas przebiegu dla 90°: 150 s
• Obsługiwane osie: 8…16 mm (okrągła), 8…10 mm (okrągła z wkładką centrującą), 6…12,8 mm (kwadrat)
• Minimalna długość osi: 20 mm

Wejścia / wyjścia

• Wejścia: 2 × wejście uniwersalne (X1, X2)
• Wyjścia: 1 × wyjście analogowe DC 0…10 V (Y10) oraz 4 × wyjście cyfrowe Triac (Y3…Y6)

Wejścia uniwersalne (X1, X2)

• Wejście analogowe DC 0…10 V: zakres 0…10 V, rozdzielczość 10 mV
• Wejście dla czujników: LG / DIN-Ni 1000 (0…50°C, dokładność ±0,5 K przy 25°C, rozdzielczość 0,1 K przy 25°C), Pt1K (375/385), NTC10K / NTC100K
• Wejście binarne: dla styków bezpotencjałowych; napięcie/prąd próbkowania DC 15 V / 7 mA
• Parametry wejścia binarnego: rezystancja styku max. 200 Ω (zamknięty), min. 50 kΩ (otwarty), opóźnienie 10 ms, częstotliwość impulsów max. 20 Hz

Wyjście analogowe (Y10)

• Zakres sterowania: 0…10 V
• Rozdzielczość: 50 mV
• Prąd wyjściowy: max. 1 mA

Wyjścia Triac (Y3…Y6)

• Liczba kanałów: 4
• Napięcie znamionowe: AC 24 V ±20%
• Obciążalność prądowa: 0,5 A max. na kanał
• Maks. obciążenie: 12 VA na kanał
• Typ przełączania: wymagane źródło AC 24 V; przełączanie do fazy (AC 24 V) lub do neutralnego (⏊)

Wbudowany czujnik różnicy ciśnień

• Zakres pomiarowy: 0…500 Pa
• Częstotliwość próbkowania: ≤ 500 ms
• Zakres przeciążenia: 0…100 kPa
• Dokładność zakresu: 3%
• Dokładność punktu zerowego: 0,2 Pa
• Rozdzielczość: 16 Bit
• Podłączenie rurek: średnica wewnętrzna 4 mm; maks. długość 2 m; „+” do strony o wyższym ciśnieniu, „-” do strony o niższym ciśnieniu

Komunikacja i obsługa serwisowa

• BACnet/IP: komunikacja IP (BTL certified)
• Ethernet: 2 × RJ45, 10M/100M Fast Ethernet; zalecany przewód 100M STP CAT 5
• USB: USB 2.0 Micro B (serwis, uruchomienie, firmware)
• Identyfikacja urządzenia: przycisk serwisowy SVC (identyfikacja fizyczna w sieci)
• Sygnalizacja: dioda LED RUN (dwukolorowa) dla stanu pracy / błędów

Współpraca z urządzeniami pokojowymi

• Interfejs dla jednostki pokojowej: RJ45 (ekranowany CAT 5-E), maks. długość okablowania 30 m
• Kompatybilne urządzenia: QMX1.M34H (room unit z LCD) oraz QMA1.N30H (czujnik temperatury pomieszczenia bez LCD)

Dane montażowe i środowiskowe

• Montaż: bezpośrednio na osi przepustnicy
• Długości przewodów (sygnały): max. 80 m; dla wejść analogowych max. 30 m
• Stopień ochrony: IP20
• Temperatura pracy: -5…50°C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Temperatura transportu/magazynowania: -25…70°C
• Obudowa: tworzywo sztuczne trudnopalne, bez bromu

Dane ogólne

• Kolor: jasnoszary
• Wymiary (D × S × W): 137 × 143 × 82 mm
• Masa: 631,9 g (netto), 852,9 g (brutto)
• Nr katalogowy (Stock No.): S55499-D456

Podsumowanie

Siemens DXR1.E09PDZ-112 to kompaktowa, konfigurowalna stacja automatyki pomieszczeniowej z wbudowanym siłownikiem 5 Nm i czujnikiem różnicy ciśnień 0…500 Pa, zaprojektowana do aplikacji VAV. BACnet/IP, 2-portowy switch Ethernet, USB do serwisu oraz wtykane zaciski czynią ją elastycznym rozwiązaniem do nowoczesnych instalacji HVAC w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt DXR1.E09PDZ-112 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny, zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• Podczas montażu, uruchomienia i serwisu należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie tych wymagań może spowodować obrażenia ciała oraz szkody materialne.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio przeszkoleni technicy.
• Urządzenie jest przeznaczone do zasilania AC 24 V, 50/60 Hz, w wykonaniu SELV/PELV. Należy stosować wyłącznie odpowiedni transformator klasy 2 AC 24 V, SELV/PELV.
• Okablowanie musi mieć izolację odpowiednią do napięcia znamionowego. Dobór przekroju przewodów oraz zabezpieczeń musi być dostosowany do podłączonego obciążenia.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne. Istnieje ryzyko pożaru i obrażeń wskutek zwarcia. Przekroje przewodów należy dobrać zgodnie z lokalnymi przepisami oraz wartością zastosowanego bezpiecznika.
• System neutralny musi być zawsze uziemiony po stronie transformatora.
• Produkt należy montować bezpośrednio na osi przepustnicy i zgodnie z instrukcją montażu producenta.
• Dopuszczalne wymiary osi dla modelu DXR1.E09PDZ-112: 8…16 mm okrągła, 8…10 mm okrągła z wkładką centrującą lub 6…12,8 mm kwadratowa. Minimalna długość osi: 20 mm.
• W przypadku montażu w ograniczonej przestrzeni stosowanie jest dozwolone wyłącznie z odpowiednią wkładką kształtową (form-fit insert), zgodnie z dokumentacją producenta.
• Podczas ograniczania kąta obrotu i prac montażowych należy stosować się do wartości i procedur podanych przez producenta, aby nie dopuścić do uszkodzenia napędu lub przepustnicy.
• Przy podłączaniu czujnika różnicy ciśnień należy unikać zagięć i nacisku na przewody rurowe. Króciec „+” należy podłączyć po stronie wyższego ciśnienia, a króciec „-” po stronie niższego ciśnienia.
• Do podłączenia czujnika różnicy ciśnień należy stosować przewody o średnicy wewnętrznej 4 mm; maksymalna długość przewodu wynosi 2 m. Do przewodów o średnicy wewnętrznej 6,5 mm należy stosować zestaw połączeniowy DXA.T50.
• Produkt ma stopień ochrony IP20 i jest przeznaczony do użytkowania w warunkach określonych przez producenta. Należy chronić go przed kondensacją wilgoci oraz użytkować wyłącznie w dopuszczalnym zakresie temperatur pracy od -5 °C do 50 °C.
