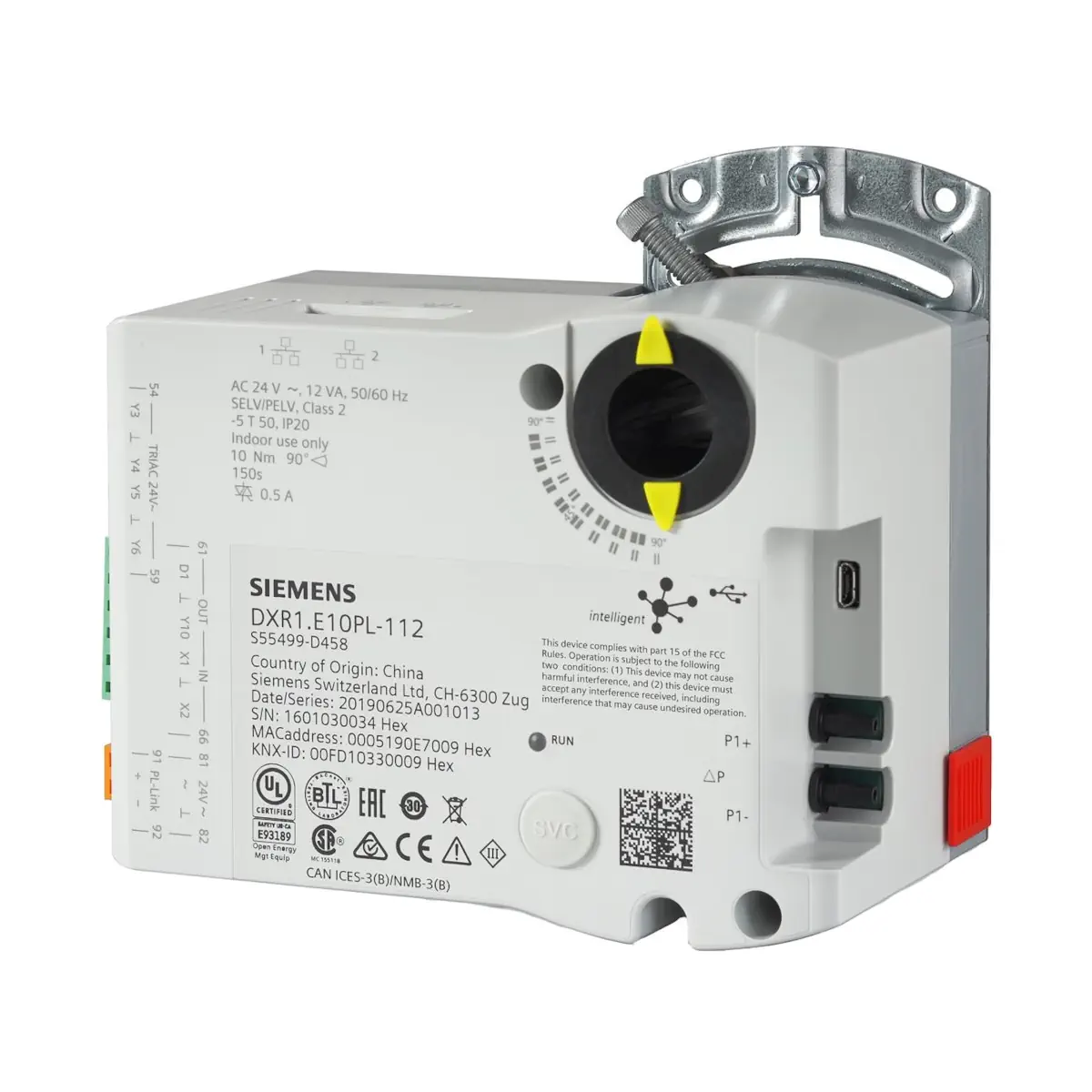

DXR1.E10PL-112 Sterownik kompaktowy 24 V AC ze zintegrowanym siłownikiem 5Nm 1x AO, 4 wyjścia triakowe, 2 UI, 4 DO, 1 AO, wbudowany czujnik różnicy ciśnień, komunikacja KNX PL-Link z dedykowanym zadajnikiem, aplikacja VAV045

DXR1.E10PL-112 to kompaktowa, konfigurowalna stacja automatyki pomieszczeniowej z wbudowanym siłownikiem dla systemów HVAC, przeznaczona do zastosowań VAV (Variable Air Volume). Urządzenie komunikuje się przez BACnet/IP (BTL certified) i posiada 2-portowy przełącznik Ethernet ułatwiający okablowanie w topologii liniowej, a także interfejs USB do serwisu i uruchomienia. Zintegrowany siłownik o momencie 10 Nm umożliwia bezpośredni montaż na osi przepustnicy, a wewnętrzny czujnik różnicy ciśnień 0…500 Pa wspiera pomiar i kontrolę przepływu powietrza.

Najważniejsze cechy

• Producent: Siemens
• Model: DXR1.E10PL-112
• Stock No.: S55499-D458
• Typ: kompaktowa stacja automatyki pomieszczeniowej z wbudowanym siłownikiem (Actuating DXR)
• Zastosowanie: VAV (Variable Air Volume) w systemach Room Automation
• Zasilanie: AC 24 V (SELV/PELV) ±20%, 50/60 Hz
• Komunikacja: BACnet/IP (BTL certified), KNX PL-Link
• Ethernet: 2-portowy switch (2 × RJ45, 10/100 Mbit/s)
• USB: USB 2.0 (Micro B) do serwisu/uruchomienia/aktualizacji
• Wbudowany siłownik: 10 Nm, 90° (maks. 95° ±2°)
• Wbudowany czujnik różnicy ciśnień: 0…500 Pa
• Złącza: wtykane listwy zaciskowe (plug-in terminal blocks)

Zastosowanie

DXR1.E10PL-112 zapewnia infrastrukturę dla systemów i funkcji aplikacyjnych, które mogą być konfigurowane. Kompaktowa konstrukcja pozwala na bezpośredni montaż na osi przepustnicy i została zaprojektowana z myślą o zastosowaniach VAV.

Komunikacja i obsługa serwisowa

• BACnet/IP: komunikacja po Ethernet.
• 2-portowy switch Ethernet: umożliwia ekonomiczne okablowanie w topologii liniowej (daisy chain).
• Topologia liniowa (daisy chain): maks. 20 urządzeń; w przypadku awarii jednego urządzenia pozostałe mogą stać się nieosiągalne.
• USB: do serwisu, uruchomienia oraz pobierania firmware.
• KNX PL-Link: do podłączenia czujników, siłowników i jednostek operatorskich (z uwzględnieniem zasilania magistrali).
• Przycisk serwisowy SVC: identyfikacja fizyczna urządzenia w sieci.
• Dioda RUN (dwukolorowa): sygnalizacja stanu pracy i błędów.

Wejścia i wyjścia (I/O)

• Wejścia: 2 × uniwersalne (UI), 1 × wejście cyfrowe (DI)
• Wyjścia: 4 × wyjścia cyfrowe Triac (DO), 1 × wyjście analogowe (AO)

Wejścia uniwersalne (UI)

• Wejście analogowe DC 0…10 V: zakres 0…10 V, rozdzielczość 10 mV
• Obsługiwane typy czujników: LG / DIN-Ni 1000, Pt1K (375/385), NTC10K / NTC100K
• LG / DIN-Ni 1000 – zakres pomiarowy: 0…50°C
• LG / DIN-Ni 1000 – dokładność: ±0,5 K przy 25°C
• LG / DIN-Ni 1000 – rozdzielczość: 0,1 K przy 25°C

Wejście cyfrowe (DI)

• Sygnał 0/1 (binarny): dla styków bezpotencjałowych
• Napięcie/prąd próbkowania: DC 15 V, 7 mA
• Rezystancja styku: maks. 200 Ω (zamknięty), min. 50 kΩ (otwarty)
• Opóźnienie: 10 ms
• Maks. częstotliwość impulsów: 20 Hz

Wyjście analogowe (AO)

• Zakres sterowania: 0…10 V
• Rozdzielczość: 50 mV
• Prąd wyjściowy: maks. 1 mA

Wyjścia cyfrowe Triac (DO)

• Liczba kanałów: 4
• Rodzaj: wymagane źródło AC 24 V do przełączania; przełączanie na fazę (AC 24 V) lub na neutralny (⏊)
• Obciążalność prądowa: maks. 0,5 A na kanał
• Napięcie znamionowe: AC 24 V ±20%
• Maks. obciążenie: 12 VA na kanał

Zintegrowany siłownik

• Moment znamionowy: 10 Nm
• Kąt obrotu znamionowy: 90°
• Maks. kąt obrotu: 95° ±2°
• Czas przestawienia 90°: 150 s
• Obsługiwane trzpienie/wały: 8…16 mm (okrągły), 8…10 mm (okrągły z wkładką centrującą), 6…12,8 mm (kwadrat)
• Minimalna długość wału: 20 mm

Czujnik różnicy ciśnień (ΔP)

• Zakres pomiarowy: 0…500 Pa
• Częstotliwość próbkowania: ≤ 500 ms
• Zakres przeciążenia: 0…100 kPa
• Dokładność zakresu pomiarowego: 3%
• Dokładność punktu zerowego: 0,2 Pa
• Rozdzielczość: 16 bit
• Podłączenie przewodów: „+” po stronie wyższego ciśnienia, „-” po stronie niższego ciśnienia
• Przewody (średnica wewnętrzna): 4 mm
• Maks. długość przewodów: 2 m

Interfejsy i okablowanie

• Ethernet: 2 × RJ45, 10/100M Fast Ethernet (IEEE 802.3); przewód 100 m STP CAT 5
• USB: USB 2.0 Micro B
• KNX PL-Link: zaciski 5,08 mm, 2-pin; DPSU 50 mA (niestandardowy)
• Długości przewodów: KNX PL-Link maks. 80 m (z wewnętrznym zasilaniem magistrali), linie sygnałowe maks. 80 m, dla wejść analogowych maks. 30 m

Dane techniczne (wybrane)

• Napięcie zasilania: AC 24 V ±20% (SELV/PELV)
• Częstotliwość: 50/60 Hz
• Pobór mocy: 12 VA maks.
• Stopień ochrony obudowy: IP20
• Warunki pracy: -5…50°C, 5…95% r.h. (bez kondensacji)
• Transport/składowanie: -25…70°C, 5…95% r.h. (bez kondensacji)

Wymiary i masa

• Wymiary (D × S × W): 137 × 143 × 82 mm
• Kolor: jasnoszary
• Masa netto: 666,0 g

Podsumowanie

Siemens DXR1.E10PL-112 to kompaktowa stacja automatyki pomieszczeniowej dla aplikacji VAV, łącząca w jednej obudowie komunikację BACnet/IP, magistralę KNX PL-Link, serwis przez USB, zintegrowany siłownik 10 Nm oraz czujnik różnicy ciśnień 0…500 Pa. Dzięki wtykanym listwom zaciskowym i 2-portowemu switchowi Ethernet urządzenie ułatwia montaż, wymianę i uruchomienie w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt DXR1.E10PL-112 posiada oznaczenie CE (zgodność z wymaganiami UE); dokument deklaracji UE: A6V11791489.
• Urządzenie spełnia wymagania normy IEC/EN 60730-1 dla automatycznych elektronicznych urządzeń sterujących do użytku domowego i podobnego.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie odpowiednich regulacji może prowadzić do obrażeń ciała i szkód materialnych.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio przeszkoleni technicy.
• Urządzenie jest przeznaczone do zasilania AC 24 V SELV/PELV ±20%, 50/60 Hz. Należy stosować wyłącznie właściwe zasilanie zgodne z dokumentacją producenta.
• Przewody muszą mieć izolację odpowiednią do napięcia znamionowego. Dobór przekroju przewodów oraz zabezpieczeń musi odpowiadać podłączonemu obciążeniu i lokalnym przepisom.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne. Istnieje ryzyko pożaru i obrażeń wskutek zwarcia. Przekroje przewodów należy dobrać zgodnie z lokalnymi przepisami do wartości zastosowanego bezpiecznika.
• System neutralny zasilania musi być zawsze uziemiony po stronie transformatora, zgodnie ze schematem połączeń producenta.
• Urządzenie należy montować bezpośrednio na osi przepustnicy, zgodnie z instrukcją montażu producenta. Dopuszczalne wymiary osi: 8…16 mm okrągła, 8…10 mm okrągła z wkładką centrującą lub 6…12,8 mm kwadratowa; minimalna długość osi 20 mm.
• Podczas montażu w ograniczonej przestrzeni stosowanie jest dopuszczalne wyłącznie z odpowiednią wkładką kształtową, zgodnie z instrukcją producenta.
• Przy ograniczaniu kąta obrotu należy postępować zgodnie z instrukcją montażu i nie przekraczać maksymalnego kąta obrotu 95° ± 2°.
• Przy podłączaniu czujnika różnicy ciśnień nie zginać i nie ściskać przewodów pneumatycznych. Króciec „+” należy podłączyć po stronie wyższego ciśnienia, a „-” po stronie niższego ciśnienia.
• Dla połączeń pneumatycznych należy stosować przewody o średnicy wewnętrznej 4 mm; przy użyciu zestawu DXA.T50 możliwe jest podłączenie przewodów o średnicy wewnętrznej 6,5 mm. Maksymalna długość przewodu wynosi 2 m.
• Urządzenie ma stopień ochrony IP20 i jest przeznaczone do stosowania w warunkach eksploatacyjnych zgodnych z dokumentacją: temperatura od -5 do +50°C, wilgotność 5…95% bez kondensacji.
• Podczas transportu należy zachować warunki określone przez producenta: temperatura od -25 do +70°C, wilgotność 5…95% bez kondensacji.
• Przewody sygnałowe i magistralne należy prowadzić zgodnie z ograniczeniami długości podanymi przez producenta: KNX PL-Link maks. 80 m przy zasilaniu wewnętrznym magistrali, linie sygnałowe maks. 80 m, wejścia analogowe maks. 30 m.
• Urządzenie jest bezobsługowe; wszelkie czynności należy wykonywać zgodnie z dokumentacją producenta.
