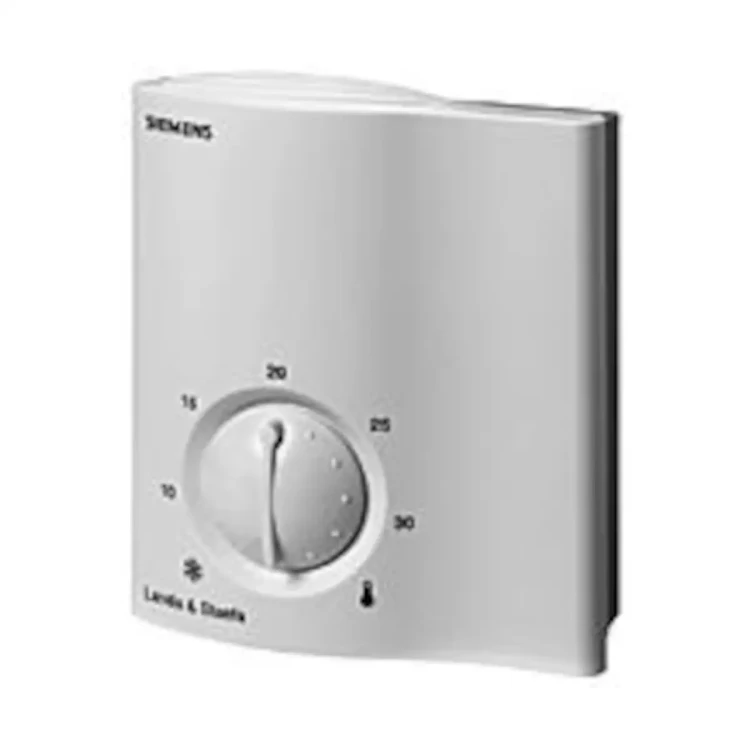

RCU15 Pomieszczeniowy regulator uniwersalny, 24 [V] AC, 8..30 [°C], instalacje grzewcze i chłodzące, wyjście 2-stawne lub PWM

RCU15 to pomieszczeniowy regulator temperatury do instalacji ogrzewania i chłodzenia w systemach wentylacji i klimatyzacji. Umożliwia wybór regulacji 2-stawnej lub ciągłej PI z wyjściami sterującymi 2-stawnymi lub PWM dla ogrzewania i chłodzenia. Regulator może pracować na podstawie temperatury powietrza w pomieszczeniu mierzonej wbudowanym czujnikiem, zewnętrznym czujnikiem pomieszczeniowym lub czujnikiem temperatury powietrza obiegowego. Dostępne są trzy tryby robocze: normalny, energooszczędny i czuwanie, z możliwością zdalnego przełączania trybu pracy wejściem cyfrowym. Zasilanie regulatora wynosi 24 V AC.

Najważniejsze cechy

• Producent: Siemens
• Model: RCU15
• Typ urządzenia: pomieszczeniowy regulator temperatury do instalacji ogrzewania i chłodzenia
• Zastosowanie: regulacja temperatury w pojedynczych pomieszczeniach w instalacjach wentylacji lub klimatyzacji z ogrzewaniem lub chłodzeniem (grzejniki, stropy chłodzące itp.)
• Elementy wykonawcze: sterowanie termicznymi i elektrycznymi siłownikami zaworów oraz siłownikami przepustnic powietrza
• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz
• Pobór mocy: maks. 6 VA
• Zakres nastawy temperatury pokojowej: 8…30 °C
• Typ regulacji: wybierana regulacja ciągła PI (z wyjściem PWM) lub regulacja 2-stawna (ZAŁ/WYŁ)
• Wyjścia sterujące: 2 x Y1, Y2 – sygnał PWM lub 2-stawny, 24 V AC ±20%, maks. 1 A
• Funkcje wyjść: Y1 – ogrzewanie; Y2 – ogrzewanie lub chłodzenie (wybierane przełącznikiem DIP nr 7)
• Tryby pracy: normalny, energooszczędny, czuwanie (zabezpieczenie przed zamarzaniem)
• Wejście zewnętrzne: wejście stanu D1–GND do zdalnego przełączania trybu pracy (np. kontakt okienny)
• Pomiar temperatury: wbudowany czujnik pomieszczeniowy lub zewnętrzny czujnik temperatury w pomieszczeniu (QAA32) / powietrza obiegowego (QAH11.1)
• Wybór czujnika: automatyczne przełączanie na czujnik zewnętrzny po jego podłączeniu do wejścia B1
• Histereza / zakres proporcjonalności (wybierane): 1 K lub 4 K w trybie ogrzewania; 0,5 K lub 2 K w trybie chłodzenia
• Strefa nieczułości Xdz w trybie normalnym (wybierana): 2 K lub 5 K
• Czas całkowania (PI): 10 min
• Wartość zadana w trybie energooszczędnym: ogrzewanie 16 °C, chłodzenie 28 °C
• Wartość zadana w trybie czuwania (zabezpieczenie przed zamarzaniem): 8 °C
• Maks. odchyłka regulacji przy 25 °C: ±0,7 K
• Długość przewodów czujników / wejścia: do 80 m dla przewodu Cu 1,5 mm² (wejścia B1 i D1)
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730
• Warunki pracy: 0…50 °C, wilgotność <95% r.h. (IEC 721-3-3, klasa 3K5)
• Warunki transportu: −25…70 °C, wilgotność <95% r.h. (IEC 721-3-2, klasa 2K3)
• Warunki mechaniczne (transport): klasa 2M2
• Zgodność EMC: dyrektywa 89/336/EEC, emisja EN 50081-1, odporność EN 50082-1; C-Tick N474, AS/NZS 4251.1:1994
• Przyłącza elektryczne: zaciski śrubowe dla 2 x 1,5 mm² lub 1 x 2,5 mm² (z końcówkami lub bez)
• Wymiary regulatora (szer. x wys. x gł.): ok. 96,6 x 114,15 x 42,8 mm
• Masa: ok. 0,23 kg
• Kolor obudowy: biały, NCSS0502-G (zbliżony do RAL 9003)

Zastosowanie

Regulator RCU15 służy do regulacji temperatury w pojedynczych pomieszczeniach w instalacjach wentylacji lub klimatyzacji z ogrzewaniem i/lub chłodzeniem, m.in. z wykorzystaniem grzejników, stropów chłodzących i podobnych odbiorników.

Regulator może sterować m.in.:

• termicznymi i elektrycznymi siłownikami zaworów grzejnikowych i zaworów o skoku 2,5 mm,
• siłownikami przepustnic powietrza.

Przykładowe urządzenia współpracujące:

• Czujnik temperatury powietrza obiegowego: QAH11.1 (NTC 3 kΩ przy 25 °C, klasa bezpieczeństwa II)
• Pomieszczeniowy czujnik temperatury: QAA32
• Siłownik elektryczny 2-stawny (nie do PWM): SFA71...
• Siłownik termiczny do zaworów grzejnikowych: STA71...
• Siłownik termiczny do zaworów o skoku 2,5 mm: STP71...
• Siłownik do przepustnic powietrza: GCA12…1

Funkcje i działanie

Pomiar temperatury

• Wbudowany pomieszczeniowy czujnik temperatury w obudowie regulatora.
• Możliwość podłączenia zewnętrznego czujnika temperatury w pomieszczeniu (QAA32) lub czujnika temperatury powietrza obiegowego (QAH11.1) do wejścia B1/M.
• Przy podłączonym czujniku zewnętrznym przełączanie pomiaru na B1 odbywa się automatycznie.

Tryby regulacji i sekwencje pracy

• Regulacja PI z PWM: regulator oblicza sygnał sterujący według algorytmu PI (czas całkowania 10 min), a wyjścia Y1/Y2 pracują w trybie PWM.
• Regulacja 2-stawna: wyjścia Y1/Y2 pracują jako sygnały ZAŁ/WYŁ.
• Zakres proporcjonalności / histereza (wybierane przełącznikiem DIP nr 3):
  • ogrzewanie: 1 K lub 4 K,
  • chłodzenie: 0,5 K lub 2 K.
• Strefa nieczułości Xdz w trybie normalnym (DIP nr 4): 2 K lub 5 K.
• Sekwencje pracy (DIP nr 7):
  • Ogrzewanie – chłodzenie (Y1 = ogrzewanie, Y2 = chłodzenie),
  • Ogrzewanie – ogrzewanie (2-stopniowe ogrzewanie, Y1 i Y2 = ogrzewanie).

Sygnały sterujące i modulacja PWM

• Wyjścia Y1 i Y2 mogą być konfigurowane niezależnie jako:
  • 2-stawne (ZAŁ/WYŁ) – pozycja ZAŁ przełączników DIP nr 5 (Y1) i 6 (Y2),
  • PWM – pozycja WYŁ przełączników DIP nr 5 (Y1) i 6 (Y2).
• Nie wolno stosować sygnału PWM do sterowania siłowników elektrycznych; dla siłowników elektrycznych przełączniki DIP nr 5 i 6 muszą być ustawione w pozycji 2-stawnej (ZAŁ).
• Cykl sygnału PWM (wybór przełącznikiem DIP nr 8 w zależności od sekwencji pracy):
  • Ogrzewanie–chłodzenie (DIP nr 7 = ZAŁ):
    • Y1 (ogrzewanie): 240 s lub 90 s (wybierane),
    • Y2 (chłodzenie): 240 s (stałe).
  • Ogrzewanie 2-stopniowe (DIP nr 7 = WYŁ):
    • Y1 (ogrzewanie): 240 s (stałe),
    • Y2 (ogrzewanie): 240 s lub 90 s (wybierane).
• Wyjście Y1 (ogrzewanie):
  • dla siłowników termicznych zalecany cykl PWM 240 s,
  • dla nagrzewnic elektrycznych – 90 s.
• Przy sekwencji 2-stopniowej ogrzewania:
  • dwa wyjścia (Y1 i Y2) nie są załączane jednocześnie; każde wyjście włącza się oddzielnie w odstępie co najmniej 10 s,
  • przy zmianie wartości zadanej obie nagrzewnice mogą zostać wyłączone równocześnie.

Tryby pracy i oszczędzanie energii

• Tryb normalny: aktywny, gdy zewnętrzny styk trybu pracy jest nieaktywny. Regulator utrzymuje wartość zadaną ustawioną pokrętłem.
• Tryb energooszczędny:
  • aktywny po przełączeniu zewnętrznego styku na wejściu D1–GND, gdy przełącznik DIP nr 1 znajduje się w pozycji ZAŁ,
  • wartość zadana ogrzewania: 16 °C,
  • wartość zadana chłodzenia: 28 °C,
  • nastawa pokrętłem jest w tym trybie ignorowana.
• Tryb czuwania / zabezpieczenie przed zamarzaniem:
  • wartość zadana: 8 °C,
  • funkcja zabezpieczenia przed zamarzaniem jest aktywna tylko przy DIP nr 1 w pozycji WYŁ,
  • jeśli temperatura spadnie poniżej 8 °C, zawór ogrzewania otwiera się i regulator utrzymuje 8 °C, ignorując nastawę użytkownika.
• Przełączanie trybu zewnętrznym stykiem D1–GND:
  • DIP nr 1 = ZAŁ: przełączanie z trybu normalnego lub czuwania na tryb energooszczędny,
  • DIP nr 1 = WYŁ: przełączanie z trybu normalnego lub energooszczędnego na czuwanie.
• Charakterystyka styku (DIP nr 2):
  • pozycja ZAŁ: przełączenie trybu po zwarciu styku (N.O.),
  • pozycja WYŁ: przełączenie trybu po rozwarciu styku (N.C.).

Ograniczenie wartości zadanej

• Możliwość ograniczenia zakresu nastawy temperatury pokojowej pokrętłem za pomocą ograniczników minimum i maksimum.
• Ograniczniki działają ze skokiem co 1 K, umożliwiając zawężenie dostępnego zakresu nastaw użytkownika w przedziale 8…30 °C.

Elementy obsługowe i konfiguracja

• Budowa:
  • obudowa z tworzywa sztucznego z elektroniką, elementami obsługowymi i wbudowanym czujnikiem temperatury,
  • oddzielna podstawa montażowa z zaciskami przyłączeniowymi,
  • obudowa regulatora mocowana na podstawie montażowej.
• Elementy obsługowe z przodu:
  • pokrętło nastawy wartości zadanej temperatury w pomieszczeniu,
  • ogranicznik minimalnej wartości zadanej (1 K krok),
  • ogranicznik maksymalnej wartości zadanej (1 K krok).
• Przełączniki DIP (z tyłu obudowy):
  • DIP 1 – sposób przełączania trybu pracy (normalny / energooszczędny / czuwanie),
  • DIP 2 – działanie zewnętrznego styku (N.O. / N.C.),
  • DIP 3 – histereza przełączania / zakres proporcjonalności (1/0,5 K lub 4/2 K),
  • DIP 4 – strefa nieczułości Xdz (2 K lub 5 K),
  • DIP 5 – typ sygnału wyjściowego Y1 (2-stawny lub PWM),
  • DIP 6 – typ sygnału wyjściowego Y2 (2-stawny lub PWM),
  • DIP 7 – funkcja wyjścia Y2 (chłodzenie lub ogrzewanie),
  • DIP 8 – czas cyklu PWM (w zależności od sekwencji pracy).

Parametry techniczne

• Zasilanie: 24 V AC ±20%, 50/60 Hz
• Pobór mocy: maks. 6 VA
• Zakres nastawy wartości zadanej: 8…30 °C
• Maks. odchyłka regulacji przy 25 °C: ±0,7 K
• Histereza / zakres proporcjonalności (wybierane):
  • SDH (ogrzewanie): 1 K lub 4 K,
  • SDC (chłodzenie): 0,5 K lub 2 K.
• Strefa nieczułości Xdz (tryb normalny): 2 K lub 5 K
• Wartość zadana – tryb energooszczędny (ogrzewanie): 16 °C
• Wartość zadana – tryb energooszczędny (chłodzenie): 28 °C
• Wartość zadana – tryb czuwania: 8 °C
• Czas całkowania T_n (PI): 10 min
• Wyjścia sterujące Y1, Y2:
  • typ: PWM lub 2-stawne (ZAŁ/WYŁ),
  • napięcie: 24 V AC ±20 %,
  • prąd: maks. 1 A,
  • czas cyklu PWM (Y1): 240 s lub 90 s (w zależności od konfiguracji),
  • czas cyklu PWM (Y2): 240 s lub 90 s (w zależności od konfiguracji i sekwencji pracy).
• Wejście B1 (czujnik temperatury):
  • czujnik temperatury powietrza obiegowego QAH11.1 (NTC 3 kΩ przy 25 °C, klasa bezpieczeństwa II) lub czujnik pomieszczeniowy QAA32,
  • masa pomiarowa dla B1 – zacisk M.
• Wejście D1–GND (wejście stanu):
  • do podłączenia bezpotencjałowego przełącznika trybu pracy,
  • obciążalność styku: 6…15 V DC / 3…6 mA.
• Dopuszczalna długość przewodów (Cu 1,5 mm²) dla wejść B1 i D1: do 80 m
• Warunki pracy (IEC 721-3-3, klasa 3K5):
  • temperatura: 0…+50 °C,
  • wilgotność: <95 % r.h.
• Warunki transportu (IEC 721-3-2, klasa 2K3):
  • temperatura: −25…+70 °C,
  • wilgotność: <95 % r.h.
• Warunki mechaniczne (transport): klasa 2M2
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730
• Stopień zanieczyszczeń: normalny
• Zgodność EMC:
  • dyrektywa EMC 89/336/EEC,
  • emisja zakłóceń: EN 50081-1,
  • odporność na zakłócenia: EN 50082-1,
  • standard emisji EMC: AS/NZS 4251.1:1994 (C-Tick N474).
• Przyłącza elektryczne: zaciski śrubowe dla 2 x 1,5 mm² lub 1 x 2,5 mm² (z końcówkami lub bez)
• Wymiary regulatora: ok. 96,6 x 114,15 x 42,8 mm
• Wymiary podstawy montażowej: ok. 90 x 104 mm (z otworami montażowymi do typowych puszek)
• Masa: ok. 0,23 kg
• Kolor obudowy: biały, NCSS0502-G (RAL 9003)

Montaż i instalacja

• Miejsce montażu: pomieszczenie, na ścianie.
• Nie montować w niszach, na półkach, za zasłonami, w pobliżu źródeł ciepła ani w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• Wysokość montażu: ok. 1,5 m nad podłogą.
• Regulator musi być zamontowany na płaskiej ścianie.
• Kable można doprowadzić do regulatora z puszki przyłączeniowej.
• Podczas montażu:
  • najpierw mocuje się podstawę montażową,
  • następnie wykonuje się połączenia elektryczne na zaciskach w podstawie,
  • na końcu zakłada się i mocuje obudowę regulatora.
• Czynności serwisowe (otwieranie obudowy) może wykonywać wykwalifikowany personel.
• Należy przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.
• Jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe, powinny być ustawione w pozycji pełnego otwarcia.
• Regulator jest urządzeniem bezobsługowym.
• Urządzenie dostarczane jest z instrukcją montażu.

Podłączenia elektryczne

• Zaciski:
  • G, G0 – zasilanie 24 V AC,
  • B1 – wejście sygnału czujnika temperatury w pomieszczeniu lub powietrza obiegowego,
  • M – masa pomiarowa dla czujnika temperatury (B1),
  • D1, GND – wejście stanu dla bezpotencjałowego przełącznika trybu pracy,
  • Y1 – wyjście sterujące ogrzewaniem (PWM / 2-stawne, 24 V AC),
  • Y2 – wyjście sterujące ogrzewaniem lub chłodzeniem (PWM / 2-stawne, 24 V AC).

Wyposażenie dodatkowe

• ARG70: płyta montażowa 120 x 120 mm do puszek podłączeniowych 4" x 4"
• ARG70.1: płyta montażowa 96 x 120 mm do puszek podłączeniowych 2" x 4"
• ARG70.2: płyta montażowa 112 x 130 mm do okablowania natynkowego

Podsumowanie

Siemens RCU15 to pomieszczeniowy regulator temperatury zasilany z 24 V AC, wyposażony w wbudowany czujnik oraz możliwość podłączenia czujników zewnętrznych. Umożliwia wybór regulacji 2-stawnej lub ciągłej PI z wyjściami PWM, pracę w sekwencji ogrzewanie–chłodzenie lub ogrzewanie–ogrzewanie, trzy tryby pracy (normalny, energooszczędny, czuwanie) oraz zdalne przełączanie trybu poprzez wejście cyfrowe. Konfigurowalne przełączniki DIP pozwalają dostosować histerezę, strefę nieczułości, charakter sygnału wyjściowego i sekwencję działania do konkretnej instalacji HVAC.
