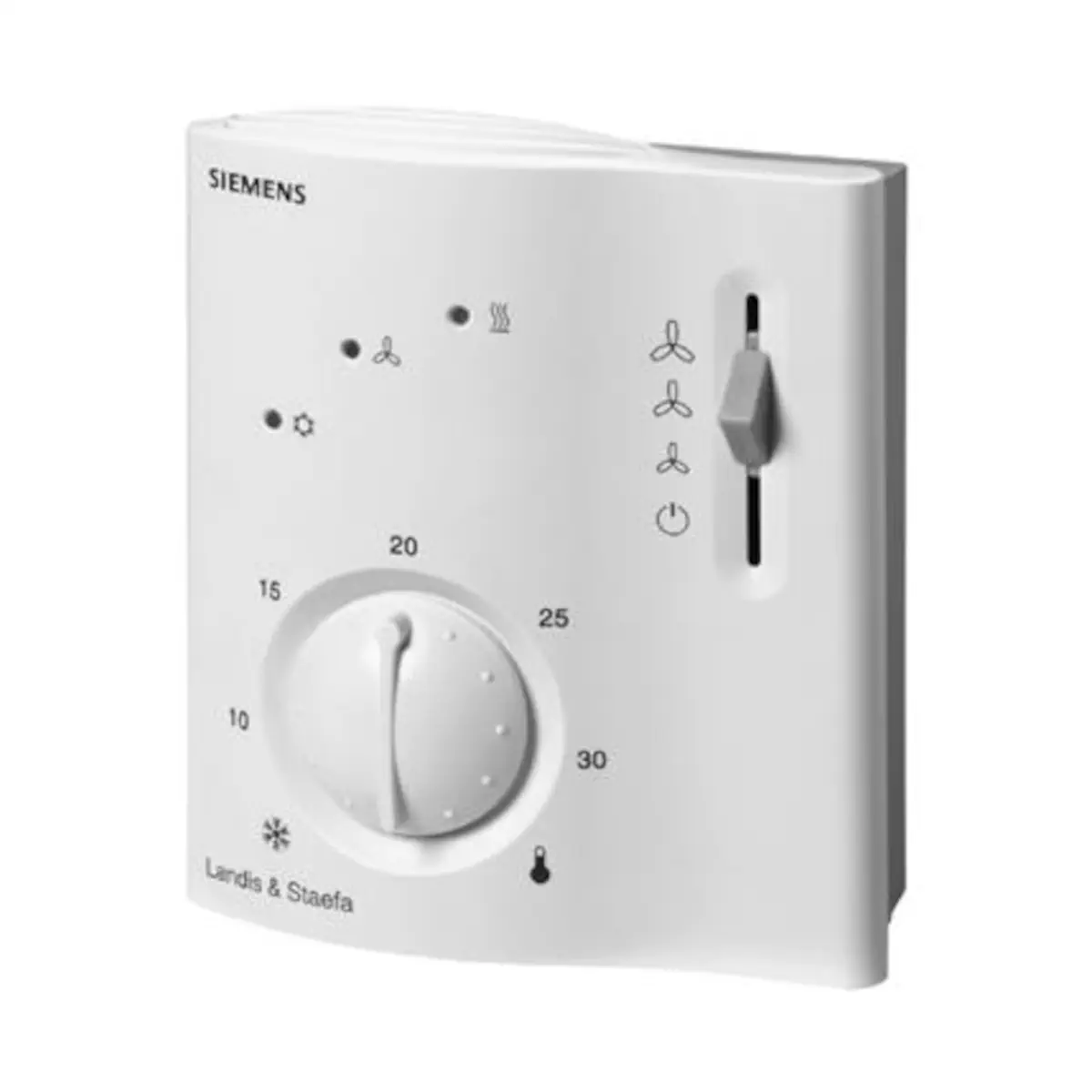

RCC30 Regulator pomieszczeniowy do sterowania klimakonwektorami, 230 [V] AC, 8..30 [°C], klimakonwektory 4-rurowe, wyjście 2-stawne

RCC30 to pomieszczeniowy regulator temperatury do 4-rurowych klimakonwektorów wentylatorowych, zasilany napięciem 230 V AC. Umożliwia sterowanie 2-stawnymi siłownikami zaworów ogrzewania i chłodzenia oraz wentylatorem 3-biegowym, realizując regulację na podstawie temperatury powietrza w pomieszczeniu lub powietrza obiegowego. Regulator oferuje tryby pracy: normalny, energooszczędny, czuwanie oraz zabezpieczenie przed zamarzaniem, a także wejście do zdalnego przełączania trybu pracy i wybierane parametry regulacji.

Najważniejsze cechy

• Producent: Siemens Building Technologies
• Model: RCC30
• Typ urządzenia: pomieszczeniowy regulator temperatury do 4-rurowych klimakonwektorów wentylatorowych
• Zastosowanie: regulacja temperatury w pojedynczych pomieszczeniach ogrzewanych lub chłodzonych 4-rurowymi klimakonwektorami wentylatorowymi
• Regulacja: na podstawie temperatury powietrza w pomieszczeniu lub powietrza obiegowego (czujnik QAH11.1)
• Wyjścia dla zaworów: 2-stawne wyjścia 230 V AC – Y11 (zawór ogrzewania), Y21 (zawór chłodzenia), styk N.O., obciążalność do 300 VA
• Wyjścia dla wentylatora: Q1, Q2, Q3 – sterowanie biegiem I, II i III wentylatora 230 V AC, obciążalność do 600 VA
• Tryby pracy: normalny, energooszczędny, czuwanie, zabezpieczenie przed zamarzaniem lub WYŁ (w zależności od ustawień DIP)
• Wejście zdalne: wejście stanu D1–GND do przełączania trybu pracy (SELV 6…15 V DC / 3…6 mA, separacja 4 kV)
• Zakres nastaw wartości zadanej: 8…30 °C, z ogranicznikami minimum i maksimum ze skokiem co 1 K
• Histereza przełączania (wybierana): ogrzewanie 1 K lub 4 K, chłodzenie 0,5 K lub 2 K
• Strefa nieczułości przy pracy normalnej: 2 K lub 5 K (wybierana przełącznikiem DIP)
• Wartości zadane trybu specjalnego: ogrzewanie 16 °C i chłodzenie 28 °C w trybie energooszczędnym; 8 °C w trybie czuwania / zabezpieczenia przed zamarzaniem
• Czujniki temperatury: wbudowany czujnik pomieszczeniowy; możliwość współpracy z czujnikiem pomieszczeniowym QAA32 lub czujnikiem powietrza obiegowego QAH11.1 (NTC 3 kΩ/25 °C)
• Napięcie zasilania: 230 V AC +10/−15 %, 50/60 Hz
• Pobór mocy: maks. 6 VA
• Dokładność regulacji: maks. ±0,7 K przy 25 °C
• Warunki pracy: 0…50 °C, wilgotność < 95% r.h. (bez kondensacji), klasa 3K5 wg IEC 721-3-3
• Stopień ochrony obudowy: IP30 wg EN 60529
• Klasa bezpieczeństwa: II wg EN 60 730
• Kolor obudowy: biały, NCS S 0502-G (odpowiednik RAL9003)
• Wymiary (regulator): ok. 114,15 × 96,6 × 42,8 mm (wys. × szer. × gł.)
• Masa: ok. 0,23 kg

Zastosowanie

Regulator RCC30 jest przeznaczony do:

• regulacji temperatury w pojedynczych pomieszczeniach ogrzewanych lub chłodzonych 4-rurowymi klimakonwektorami wentylatorowymi,
• otwierania i zamykania zaworów ogrzewania i chłodzenia za pomocą 2-stawnych siłowników zaworów,
• sterowania wentylatorem 3-biegowym klimakonwektora (biegi I, II, III).

Urządzenie może pracować na podstawie temperatury zmierzonej w pomieszczeniu (czujnik wbudowany lub zewnętrzny QAA32) albo temperatury powietrza obiegowego klimakonwektora (czujnik QAH11.1). Przy podłączonym czujniku QAH11.1 przełączanie między tymi trybami pomiaru odbywa się automatycznie.

Funkcje i działanie

Regulacja temperatury i sterowanie zaworami

• RCC30 mierzy temperaturę za pomocą wbudowanego czujnika pomieszczeniowego lub zewnętrznego czujnika QAA32 / QAH11.1.
• Regulator utrzymuje wartość zadaną temperatury w pomieszczeniu, wysyłając sygnały OTWÓRZ/ZAMKNIJ do 2-stawnych siłowników zaworów ogrzewania (Y11) i chłodzenia (Y21).
• Histereza przełączania może wynosić:
  • w trybie ogrzewania: 1 K lub 4 K,
  • w trybie chłodzenia: 0,5 K lub 2 K.
• Przy pracy normalnej stosowana jest strefa nieczułości (dead zone) pomiędzy ogrzewaniem i chłodzeniem: 2 K lub 5 K.

Tryb ogrzewania (wyjście Y11)

• Sygnał OTWÓRZ do zaworu ogrzewania jest wysyłany, gdy:
  • zmierzona temperatura w pomieszczeniu jest niższa od wartości zadanej powiększonej o połowę histerezy przełączania, oraz
  • zawór ogrzewania był całkowicie zamknięty dłużej niż 1 minutę.
• Sygnał ZAMKNIJ jest wysyłany, gdy:
  • zmierzona temperatura jest wyższa od wartości zadanej pomniejszonej o połowę histerezy, oraz
  • zawór ogrzewania był całkowicie otwarty dłużej niż 1 minutę.

Tryb chłodzenia (wyjście Y21)

• Sygnał OTWÓRZ do zaworu chłodzenia jest wysyłany, gdy:
  • zmierzona temperatura w pomieszczeniu jest wyższa od sumy: wartość zadana + strefa nieczułości + połowa histerezy chłodzenia, oraz
  • zawór chłodzenia był całkowicie zamknięty dłużej niż 1 minutę.
• Sygnał ZAMKNIJ jest wysyłany, gdy:
  • zmierzona temperatura jest niższa od wartości zadanej, powiększonej o strefę nieczułości i pomniejszonej o połowę histerezy chłodzenia, oraz
  • zawór chłodzenia był całkowicie otwarty dłużej niż 1 minutę.

Sterowanie wentylatorem 3-biegowym

• Regulator posiada trzy wyjścia przekaźnikowe: Q1 – I bieg, Q2 – II bieg, Q3 – III bieg wentylatora.
• Bieg wentylatora wybierany jest ręcznie na suwaku trybu pracy (biegi I, II, III).
• Funkcja „Sterowanie wentylatorem zależne od temperatury” (przełącznik DIP nr 1):
  • pozycja ZAŁ – wentylator jest załączany i wyłączany w zależności od temperatury (wraz z zaworami) we wszystkich trybach pracy,
  • pozycja WYŁ (nastawa fabryczna) – w trybie normalnym wentylator pracuje niezależnie od temperatury.
• Wentylator jest wyłączany po:
  • opuszczeniu sekwencji ogrzewania lub chłodzenia (przy aktywnej funkcji sterowania zależnego od temperatury),
  • ręcznym przełączeniu regulatora w stan czuwania, o ile instalacja nie wymaga uruchomienia trybu zabezpieczenia przed zamarzaniem,
  • przełączeniu zewnętrznego styku trybu pracy (D1–GND), jeżeli instalacja nie wymaga trybu energooszczędnego ani zabezpieczenia przed zamarzaniem,
  • wyłączeniu zasilania regulatora.

Tryby pracy

Praca normalna

• Regulator pracuje w trybie ogrzewania lub chłodzenia z automatycznym przełączaniem.
• Użytkownik wybiera ręcznie bieg wentylatora: III, II lub I.
• W trybie ogrzewania utrzymywana jest nastawiona wartość zadana temperatury w pomieszczeniu.
• W trybie chłodzenia wartość zadana chłodzenia jest równa wartości zadanej ogrzewania powiększonej o strefę nieczułości.

Tryb energooszczędny

• Wartość zadana ogrzewania: 16 °C.
• Wartość zadana chłodzenia: 28 °C.
• Nastawa pokrętła wartości zadanej jest w tym trybie ignorowana.
• Tryb energooszczędny jest aktywowany przez wejście D1–GND, przy ustawieniu przełącznika DIP nr 2 w pozycji ZAŁ.
• Po zwarciu styku zewnętrznego (np. przy otwarciu okna) regulator przełącza się z pracy normalnej na tryb energooszczędny.

Tryb czuwania i zabezpieczenie przed zamarzaniem

• Tryb czuwania może być włączony:
  • ręcznie (suwakiem trybu pracy),
  • zewnętrznym stykiem na wejściu D1–GND, gdy przełącznik DIP nr 2 ustawiony jest w pozycji WYŁ.
• Przy temperaturze w pomieszczeniu poniżej 8 °C regulator automatycznie przełącza się w tryb zabezpieczenia przed zamarzaniem (jeśli przełącznik DIP nr 4 jest w pozycji WYŁ):
  • zawór ogrzewania otwiera się,
  • wentylator pracuje na wybranym biegu,
  • jeśli suwak trybu pracy znajduje się w pozycji czuwania, wentylator pracuje na I biegu,
  • temperatura w pomieszczeniu jest utrzymywana na poziomie 8 °C, niezależnie od nastawy użytkownika.
• Jeśli funkcja zabezpieczenia przed zamarzaniem jest zablokowana (DIP nr 4 w pozycji ZAŁ), to:
  • tryb czuwania jest również zablokowany,
  • regulator przechodzi w stan WYŁ, zamiast w stan czuwania.

Wejście zewnętrznego przełącznika trybu pracy (D1–GND)

• Przełącznik podłącza się do wejścia D1–GND (SELV 6…15 V DC).
• Działanie styku wybierane jest przełącznikiem DIP nr 3:
  • pozycja ZAŁ – przełączenie następuje po zwarciu styku (N.O., nastawa fabryczna),
  • pozycja WYŁ – przełączenie następuje po rozwarciu styku (N.C.).
• Skutek zadziałania styku zależy od ustawienia DIP nr 2:
  • DIP 2 w pozycji ZAŁ – przełączanie między trybem normalnym i energooszczędnym,
  • DIP 2 w pozycji WYŁ – przełączanie między trybem normalnym i czuwaniem.

Elementy obsługowe i przełączniki DIP

Regulator RCC30 składa się z obudowy z elementami obsługowymi i wbudowanym czujnikiem oraz z podstawy montażowej z zaciskami.

• Suwak wyboru trybu pracy: czuwanie, ogrzewanie lub chłodzenie z ręcznym wyborem biegu wentylatora (I, II, III).
• Diody LED: sygnalizacja trybu ogrzewania, trybu chłodzenia i pracy wentylatora.
• Pokrętło nastawy wartości zadanej: ustawienie temperatury pomieszczenia w zakresie 8…30 °C.
• Ograniczniki minimum i maksimum: mechaniczne ograniczniki wartości zadanej (ze skokiem co 1 K), umożliwiające zawężenie dostępnego zakresu nastaw.
• Przełączniki DIP (tył obudowy):
  • DIP 1 – sterowanie wentylatorem:
    • ZAŁ – sterowanie zależne od temperatury we wszystkich trybach,
    • WYŁ – sterowanie wentylatorem w trybie normalnym niezależne od temperatury (nastawa fabryczna).
  • DIP 2 – sposób przełączania trybu pracy zewnętrznym stykiem:
    • ZAŁ – przełączanie między trybem normalnym i energooszczędnym,
    • WYŁ – przełączanie między trybem normalnym i czuwaniem (nastawa fabryczna).
  • DIP 3 – działanie zewnętrznego przełącznika trybu pracy:
    • ZAŁ – przełączenie po zwarciu styku (N.O., nastawa fabryczna),
    • WYŁ – przełączenie po rozwarciu styku (N.C.).
  • DIP 4 – funkcja zabezpieczenia przed zamarzaniem / czuwania:
    • ZAŁ – zabezpieczenie przed zamarzaniem nieaktywne, tryb czuwania zablokowany,
    • WYŁ – zabezpieczenie przed zamarzaniem aktywne (nastawa fabryczna).
  • DIP 5 – histereza przełączania:
    • ZAŁ – 1 K dla ogrzewania, 0,5 K dla chłodzenia (nastawa fabryczna),
    • WYŁ – 4 K dla ogrzewania, 2 K dla chłodzenia.
  • DIP 6 – strefa nieczułości przy pracy normalnej:
    • ZAŁ – 2 K (nastawa fabryczna),
    • WYŁ – 5 K.

Podłączenia elektryczne

• L, N: zasilanie 230 V AC.
• B1, M: wejście dla czujnika temperatury powietrza obiegowego (QAH11.1, NTC 3 kΩ/25 °C) / masa pomiarowa.
• D1, GND: wejście stanu dla bezpotencjałowego przełącznika trybu pracy (SELV 6…15 V DC / 3…6 mA, separacja 4 kV).
• Q1: wyjście sterujące „I bieg wentylatora” 230 V AC.
• Q2: wyjście sterujące „II bieg wentylatora” 230 V AC.
• Q3: wyjście sterujące „III bieg wentylatora” 230 V AC.
• Y11: wyjście sterujące „Zawór ogrzewania” 230 V AC (styk N.O., maks. 300 VA).
• Y21: wyjście sterujące „Zawór chłodzenia” 230 V AC (styk N.O., maks. 300 VA).
• Długość przewodów: dla obwodów czujników i wejścia D1 (Cu 1,5 mm²) do ok. 80 m.
• Przekrój przewodów do zacisków: 2 × 0,4…1,5 mm² lub 1 × 2,5 mm².
• Przewody czujników należy wykonać z izolacją odpowiednią do napięć sieciowych, ponieważ wejście B1–M jest pod napięciem sieciowym.

Dane techniczne

• Zasilanie: 230 V AC +10/−15 %, 50/60 Hz
• Pobór moc y: maks. 6 VA
• Wyjścia wentylatora (Q1, Q2, Q3): 230 V AC, obciążalność do 600 VA
• Wyjścia zaworów (Y11, Y21): 230 V AC, styk N.O., obciążalność do 300 VA
• Wejście czujnika powietrza obiegowego: QAH11.1, klasa bezpieczeństwa II, NTC 3 kΩ przy 25 °C
• Wejście D1–GND: SELV 6…15 V DC / 3…6 mA, separacja od zasilania 4 kV
• Zakres nastaw wartości zadanej: 8…30 °C
• Maks. odchyłka regulacji przy 25 °C: ±0,7 K
• Histereza przełączania (SDH, SDC): ogrzewanie 1 K lub 4 K; chłodzenie 0,5 K lub 2 K
• Strefa nieczułości przy pracy normalnej: 2 K lub 5 K
• Wartość zadana w trybie energooszczędnym (ogrzewanie): 16 °C
• Wartość zadana w trybie energooszczędnym (chłodzenie): 28 °C
• Wartość zadana w trybie czuwania / zabezpieczenia przed zamarzaniem: 8 °C
• Warunki pracy (IEC 721-3-3, klasa 3K5): 0…50 °C, wilgotność < 95% r.h.
• Warunki transportu (IEC 721-3-2, klasa 2K3 / 2M2): −25…70 °C, wilgotność < 95% r.h.
• Warunki składowania (IEC 721-3-1, klasa 1K3): −25…70 °C, wilgotność < 95% r.h.
• Klasa bezpieczeństwa: II wg EN 60 730
• Stopień zanieczyszczeń: normalny
• Stopień ochrony obudowy: IP30 wg EN 60529
• Kolor obudowy: biały, NCS S 0502-G (RAL9003)
• Masa: ok. 0,23 kg

Montaż i uruchomienie

• Montaż na ścianie pomieszczenia lub wewnątrz klimakonwektora.
• Nie montować w niszach, za zasłonami, na półkach ani w pobliżu źródeł ciepła; unikać bezpośredniego nasłonecznienia.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Regulator składa się z podstawy montażowej z zaciskami i obudowy z elektroniką; obudowa jest mocowana do podstawy po podłączeniu przewodów.
• Kable podłączeniowe można doprowadzić z puszki podłączeniowej; dostępne są płyty montażowe:
  • ARG70 – do puszek 4" × 4",
  • ARG70.1 – do puszek 2" × 4",
  • ARG70.2 – do okablowania natynkowego.
• Przed uruchomieniem należy:
  • sprawdzić i ustawić przełączniki DIP nr 1…6 zgodnie z wymaganiami instalacji,
  • w razie potrzeby ograniczyć zakres nastaw temperatury za pomocą ograniczników minimum i maksimum.
• Po załączeniu zasilania regulator wykonuje reset (ok. 3 s); w tym czasie miga dioda LED wentylatora, sygnalizując prawidłowe uruchomienie.
• Regulator dostarczany jest z instrukcją montażu.

Podsumowanie

Siemens RCC30 to pomieszczeniowy regulator temperatury zasilany 230 V AC, przeznaczony do 4-rurowych klimakonwektorów wentylatorowych. Umożliwia sterowanie 2-stawnymi siłownikami zaworów ogrzewania i chłodzenia oraz wentylatorem 3-biegowym, oferując regulację według temperatury powietrza w pomieszczeniu lub powietrza obiegowego. Wybierane histerezy i strefa nieczułości, tryby pracy (normalny, energooszczędny, czuwanie, zabezpieczenie przed zamarzaniem) oraz wejście do zdalnego przełączania trybu pracy pozwalają dopasować działanie regulatora do wymagań instalacji HVAC w pojedynczych pomieszczeniach.
